Inconel metal pipe and fittings code | ASTM B423, B564, B366

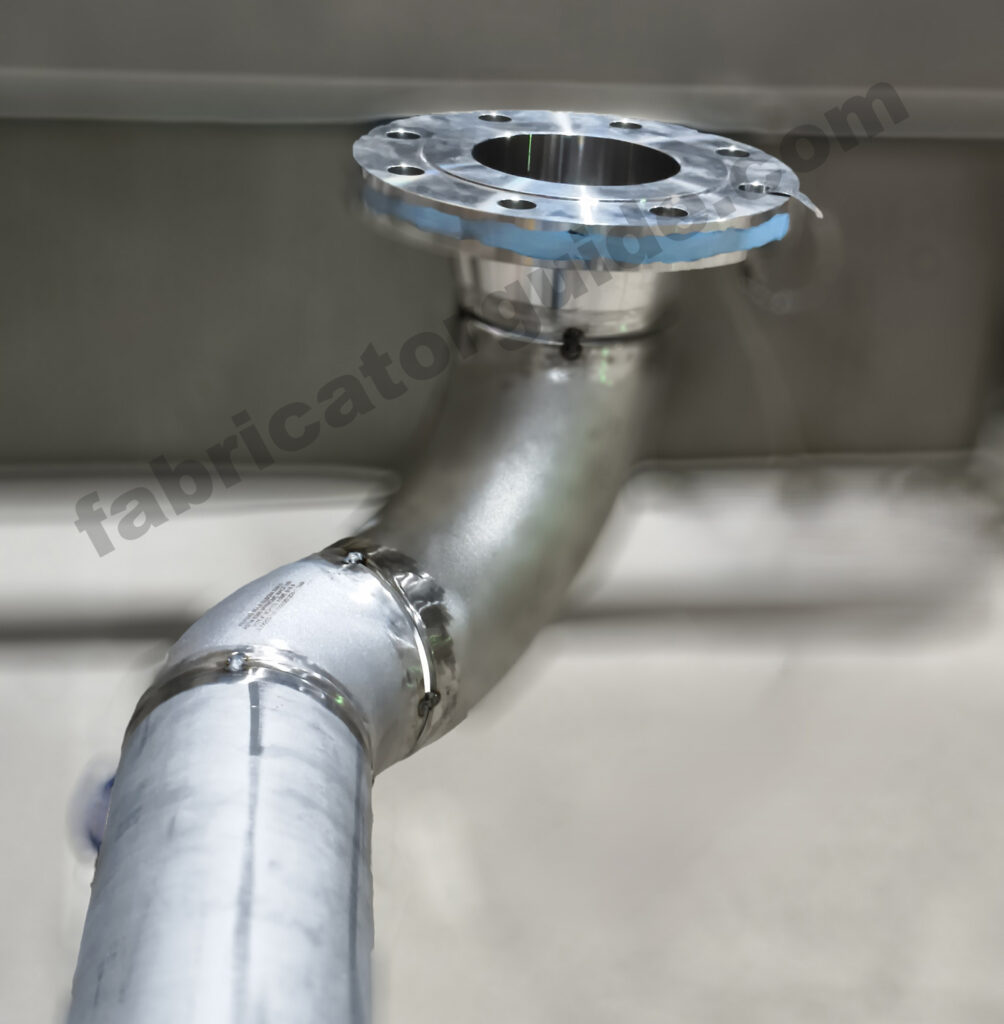

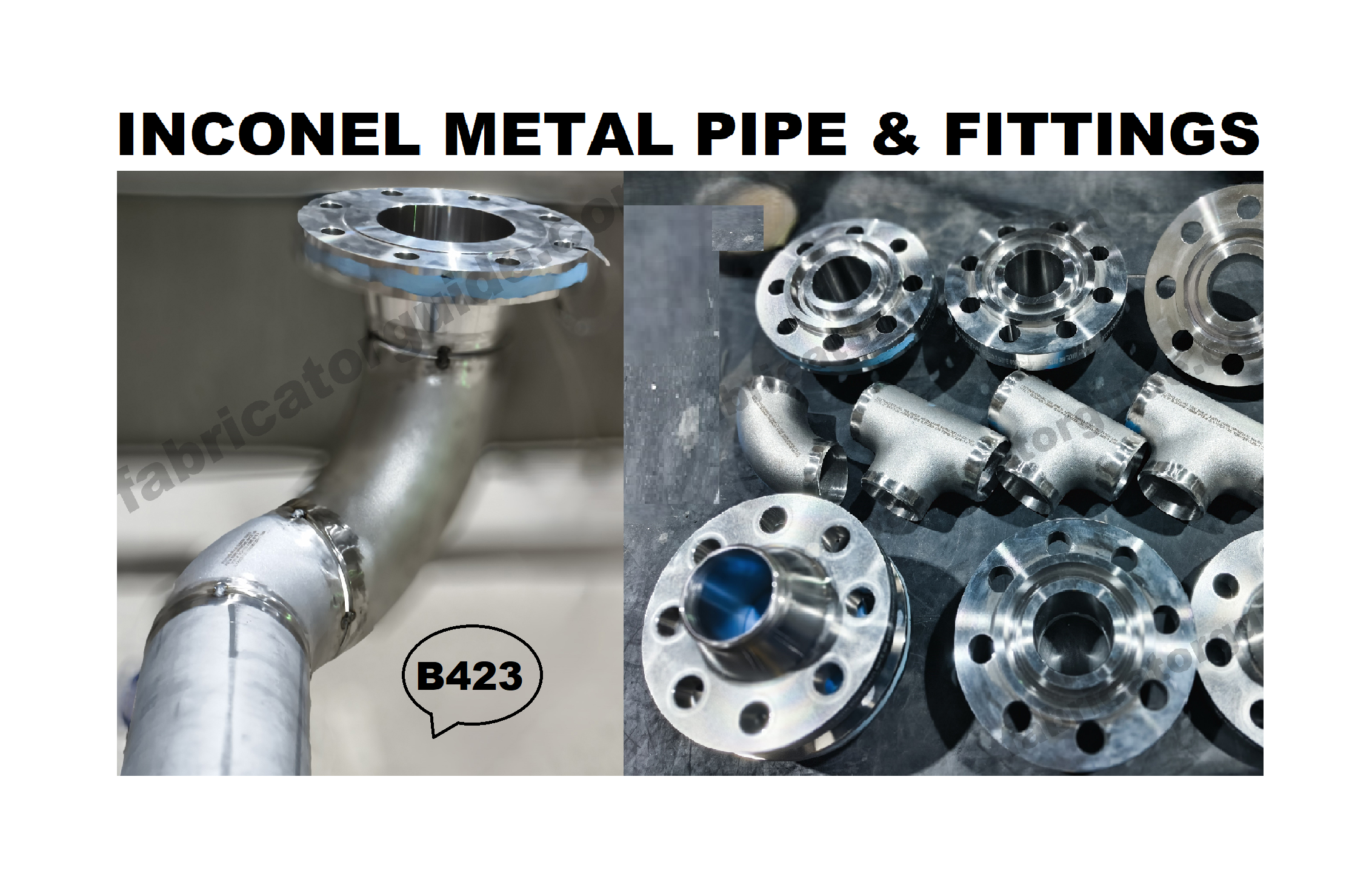

Inconel metal pipe and fittings code
Inconel Pipe code ASTM B423
Inconel flange code ASTM B564
Inconel 90 elbow code ASTM B366
Inconel 45 elbow code ASTM B366
Inconel Tee code ASTM B366
इंकोनेल मेटल क्या होता और कैसा दिखता और कैसे पहचान करेंगे
इंकोनेल मेटल पाइप और फिटिंग्स ( SS ) जैसा ही दिखाई देता हैं
इंकोनेल मेटल पाइप और फिटिंग्स को पहचानने के लिए कोड देखना होगा
पाइप और फिटिंग्स पर ये सब नंबर है तो वह इंकोनेल मेटल है
Inconel metal pipe fittings code
Inconel Pipe code B423
Inconel flange code B564
Inconel 90 elbow code B366
Inconel 45 elbow code B366
Inconel Tee code B366
और SS मेटल से काफी हार्ड इंकोनेल मेटल होता है
SS मेटल गुणता
मुख्य गुण स्टेनलेस स्टील (SS) मुख्य तत्व लोहा ( Iron ) और क्रोमियम
Inconel मेटल गुणता
मुख्य गुण इंकोनेल (Inconel) मुख्य तत्व निकेल ( Nickel ) और क्रोमियम

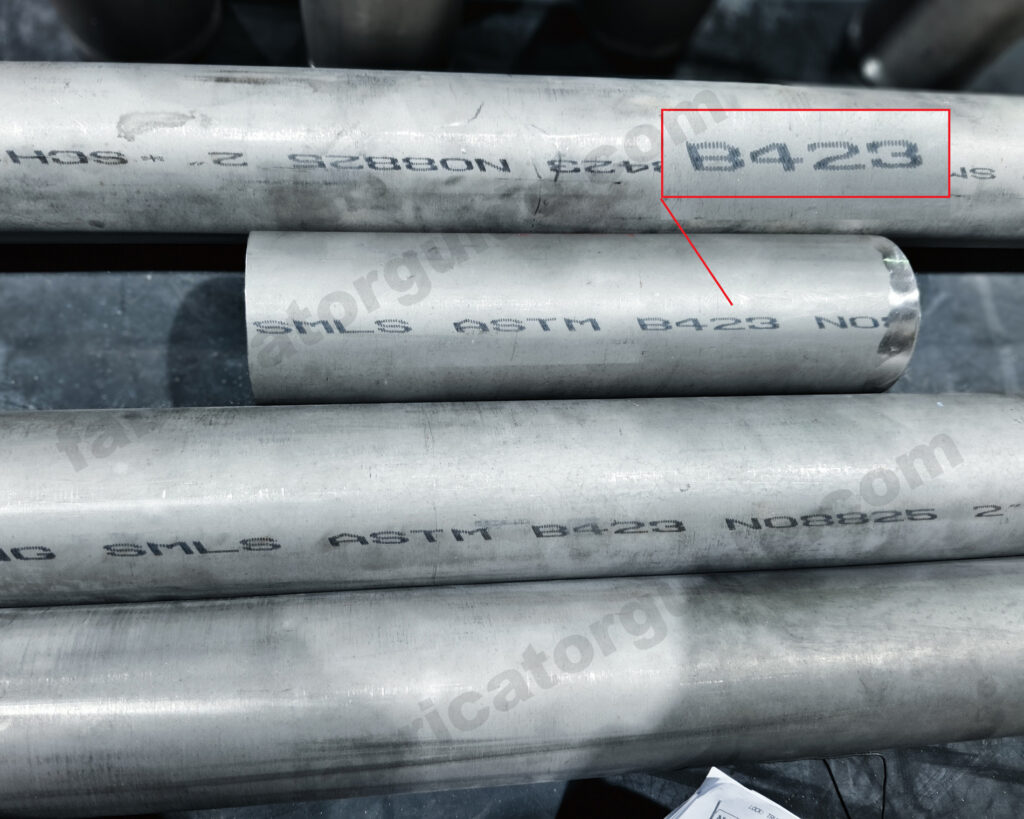

Inconel Pipe code B423

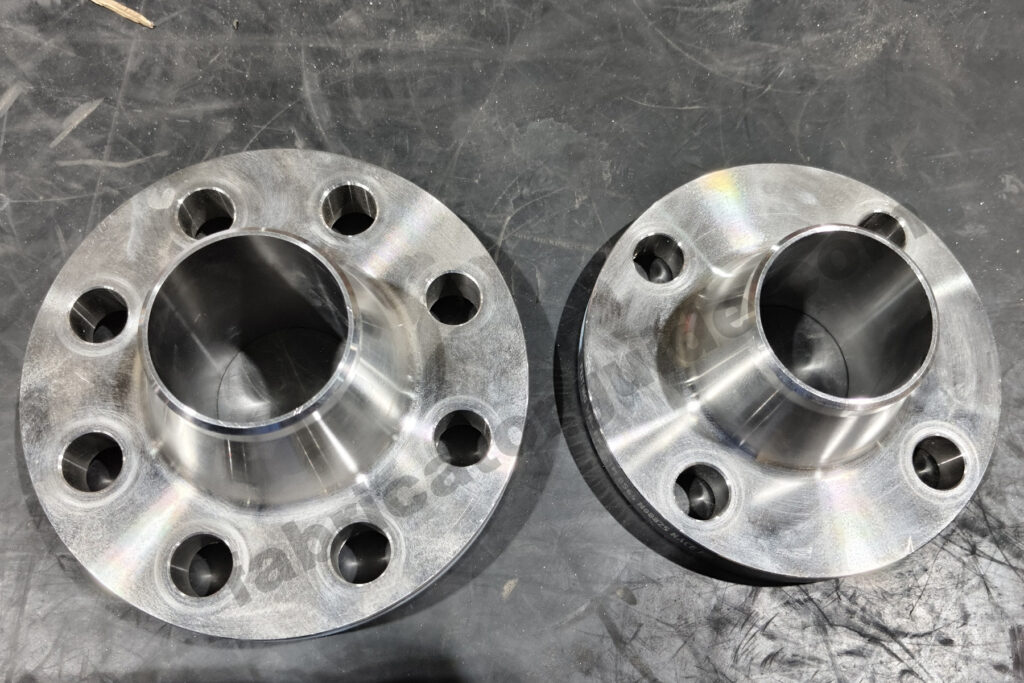

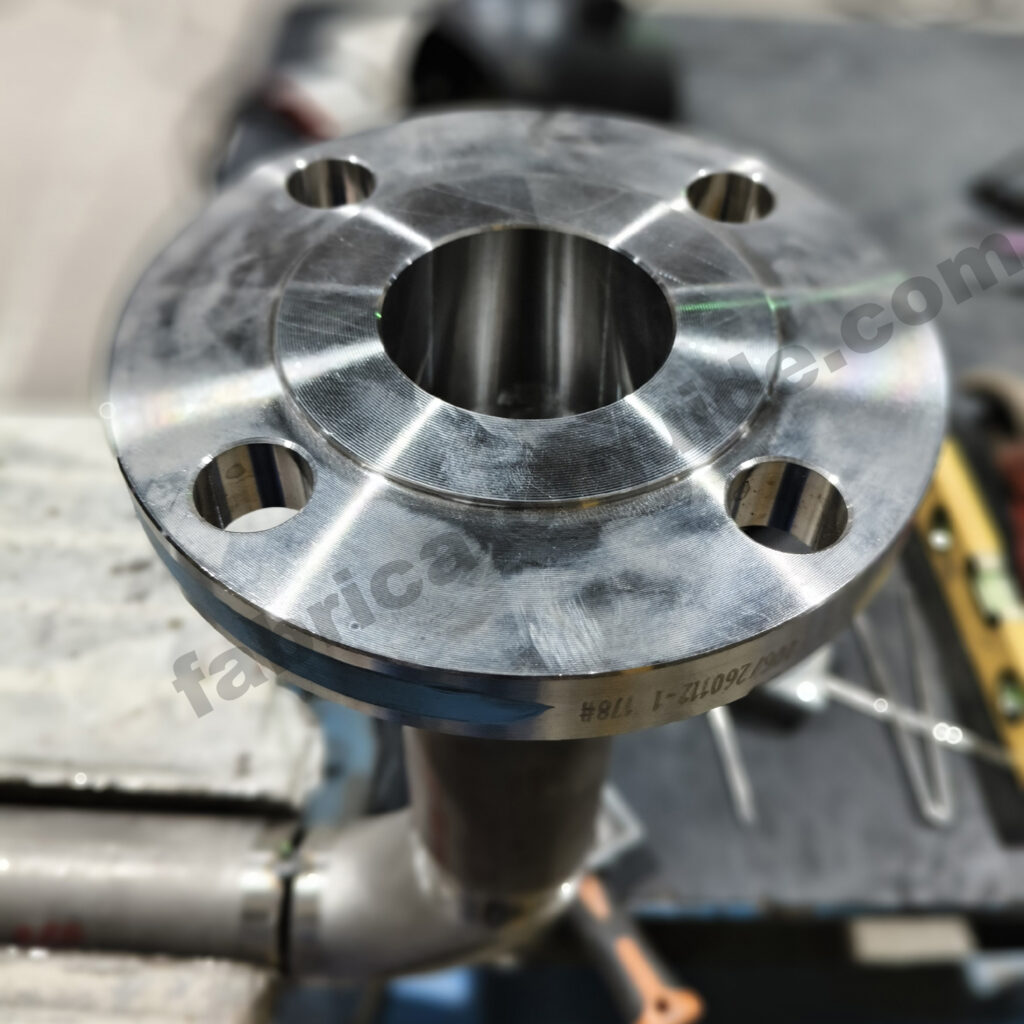

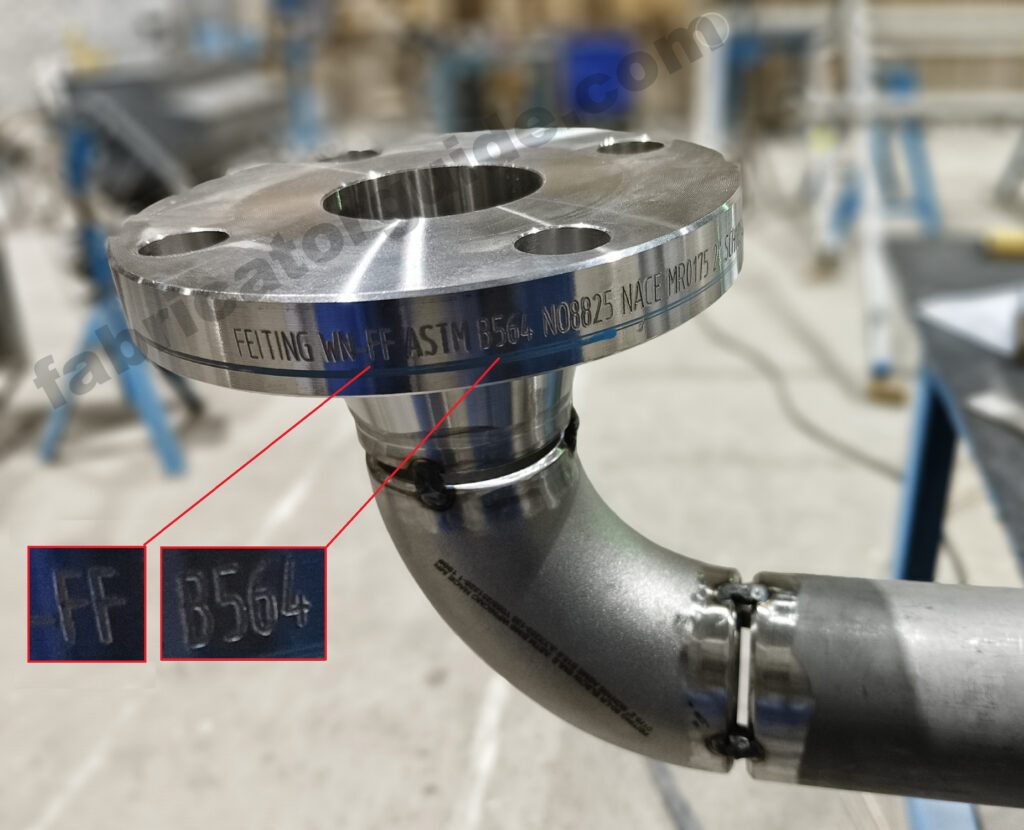

Inconel FF WN flange code B564
( FF ) flat face ( WN ) Weld Neck

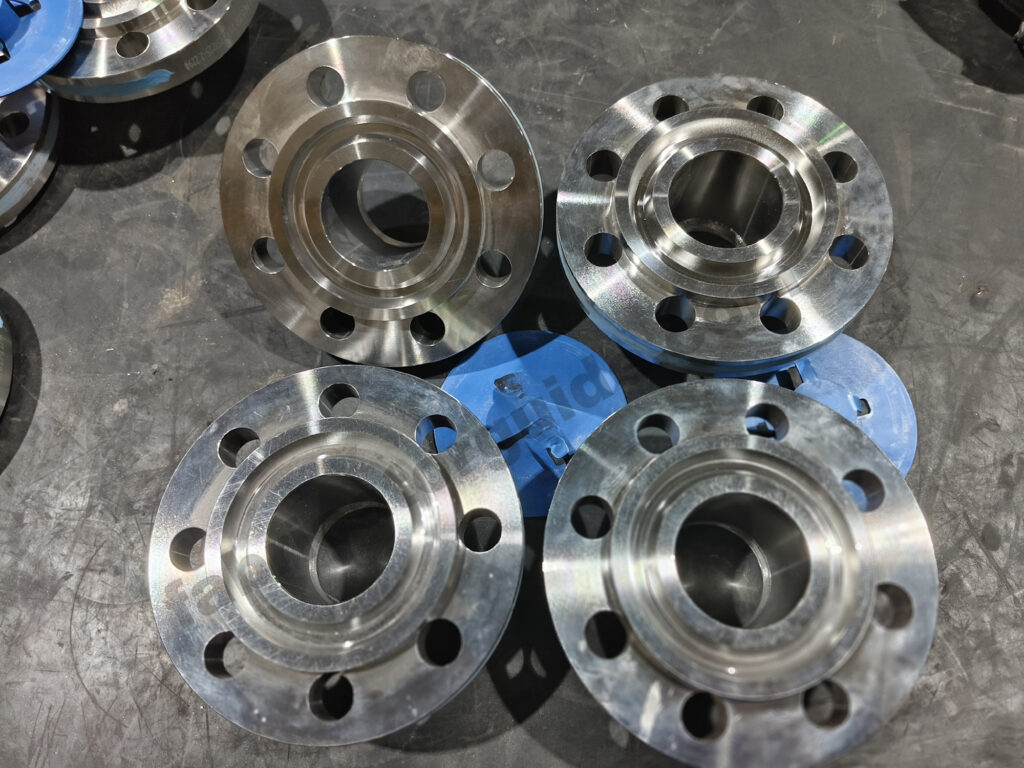

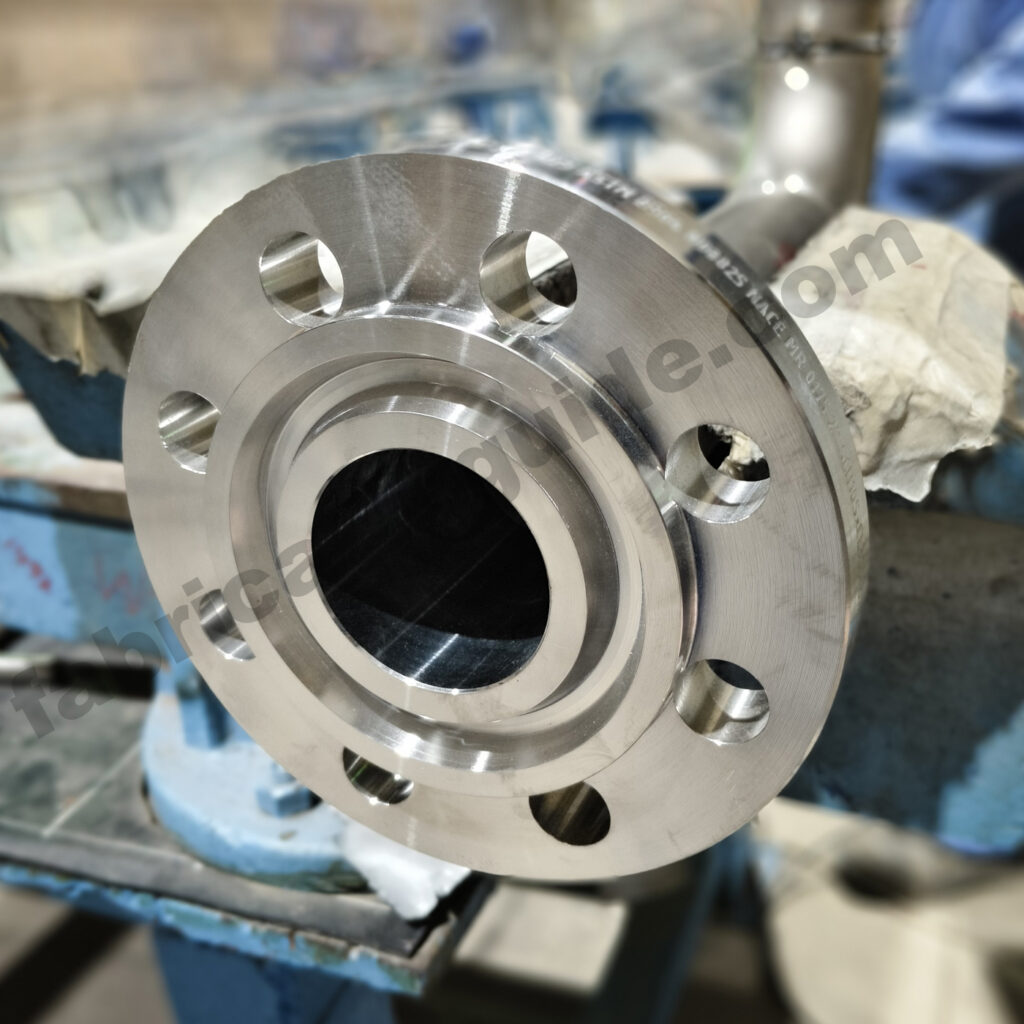

RTJ WN flange

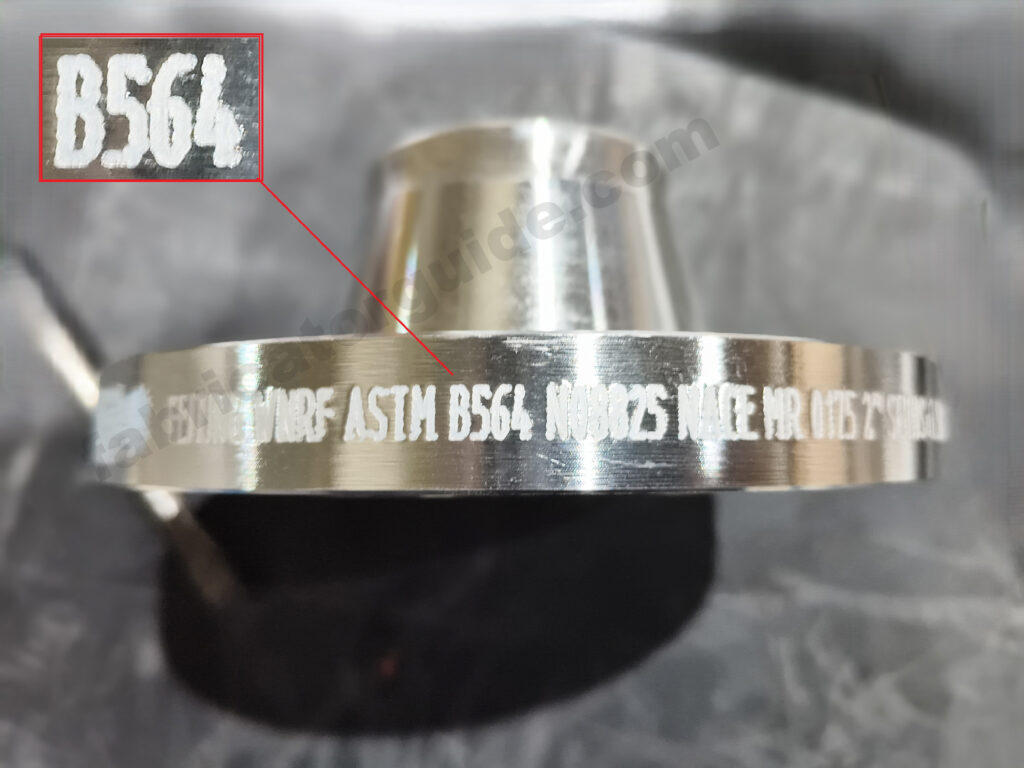

Inconel flange code B564

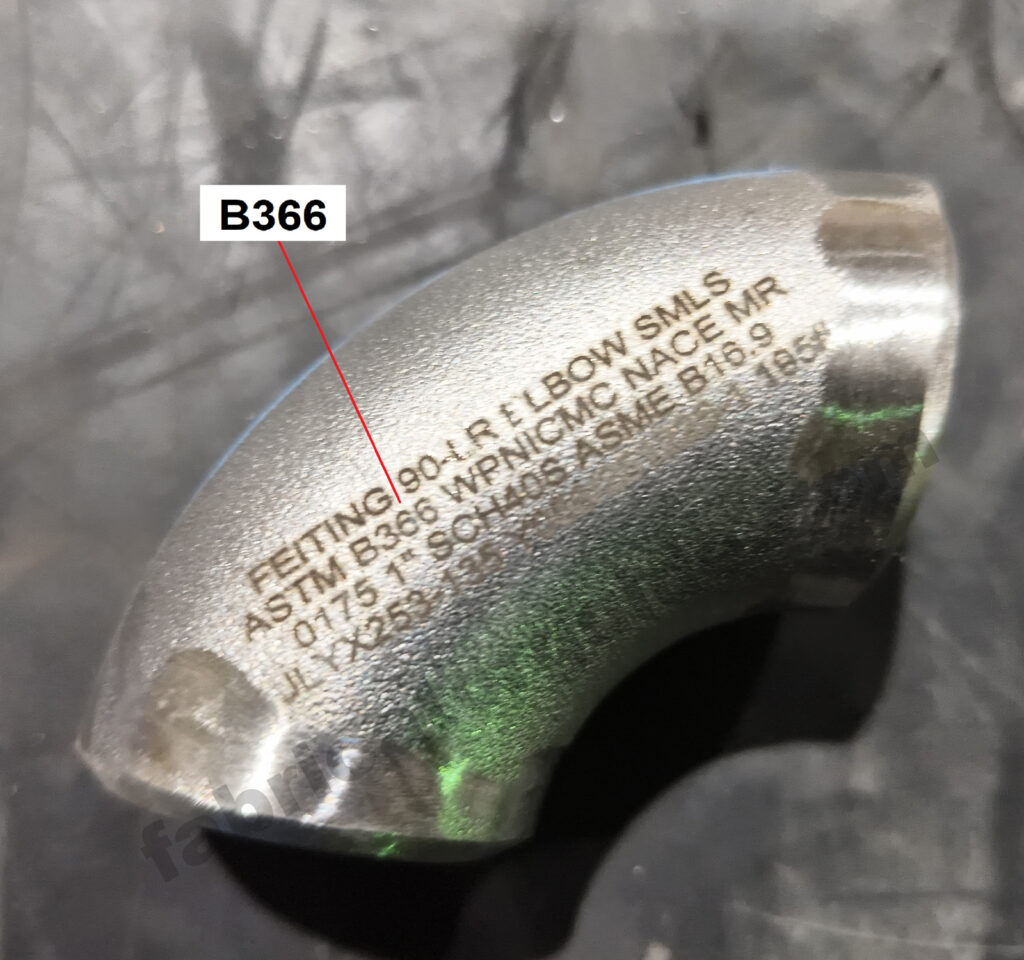

Inconel 1 inch 90 degree elbow code B366

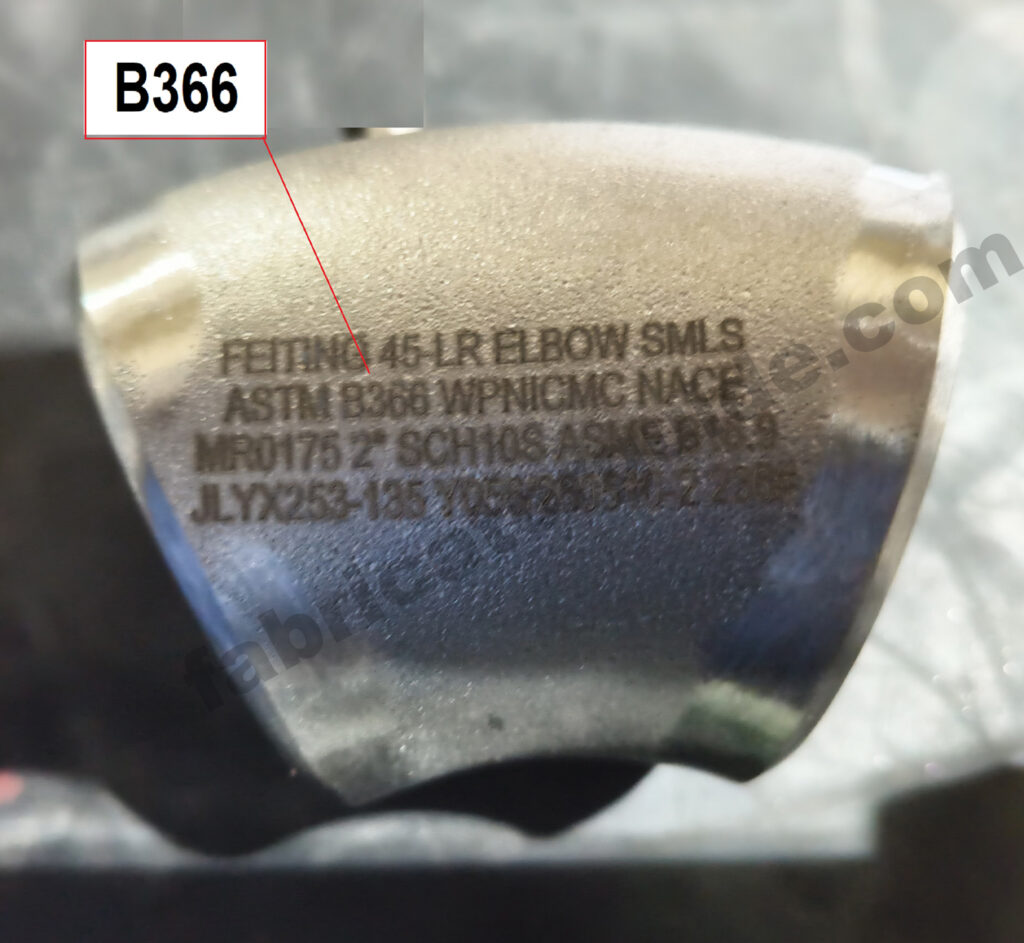

Inconel 45 degree elbow code B366

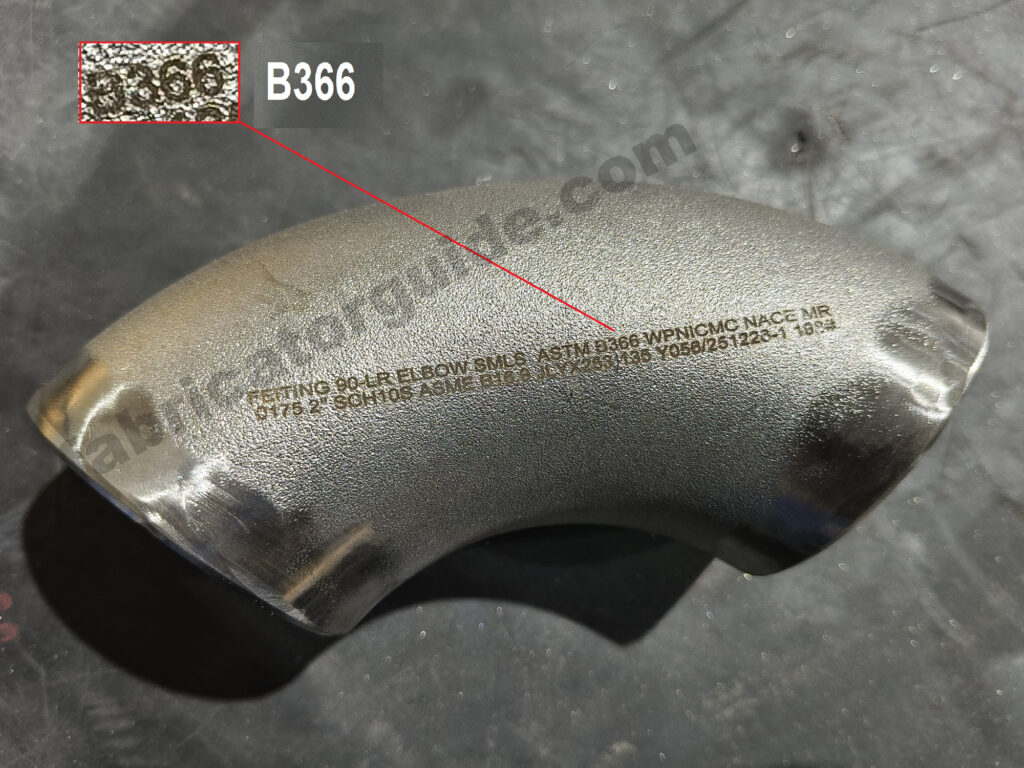

Inconel 2 inch 90 degree elbow code B366

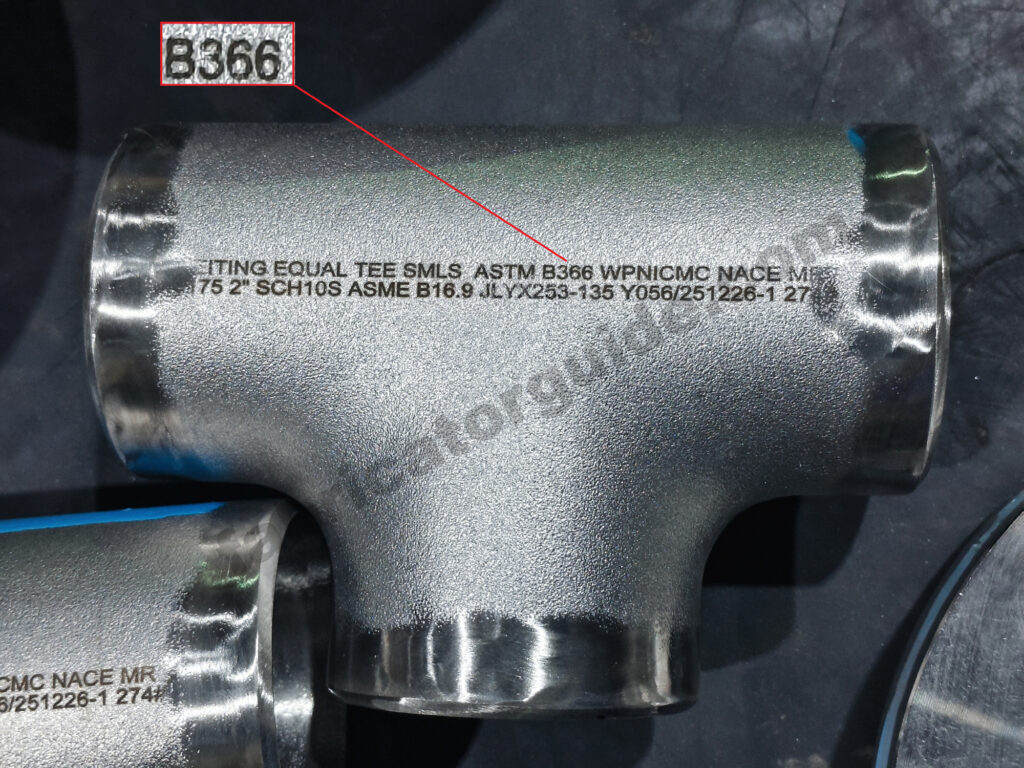

Inconel 2 inch TEE elbow code B366
इंकोनेल मेटल पाइप फिटिंग और वेल्डिंग कैसे होता है और क्या प्रोसीजर होता हैं
SS पाइप जैसे फिटिंग और वेल्डिंग होता है वैसे ही.
इंकोनेल मेटल का फिटिंग और वेल्डिंद होता हैं
इंकोनेल वेल्डिंग करने के लिए वेल्डर का इंकोनेल टेस्ट होना चाहिए
How is Inconel metal pipe fitting and welding done and what is the procedure?
Fitting and welding is done just like SS pipe.
Inconel metal is fitted and welded.
To perform Inconel welding, the welder must have an Inconel test.

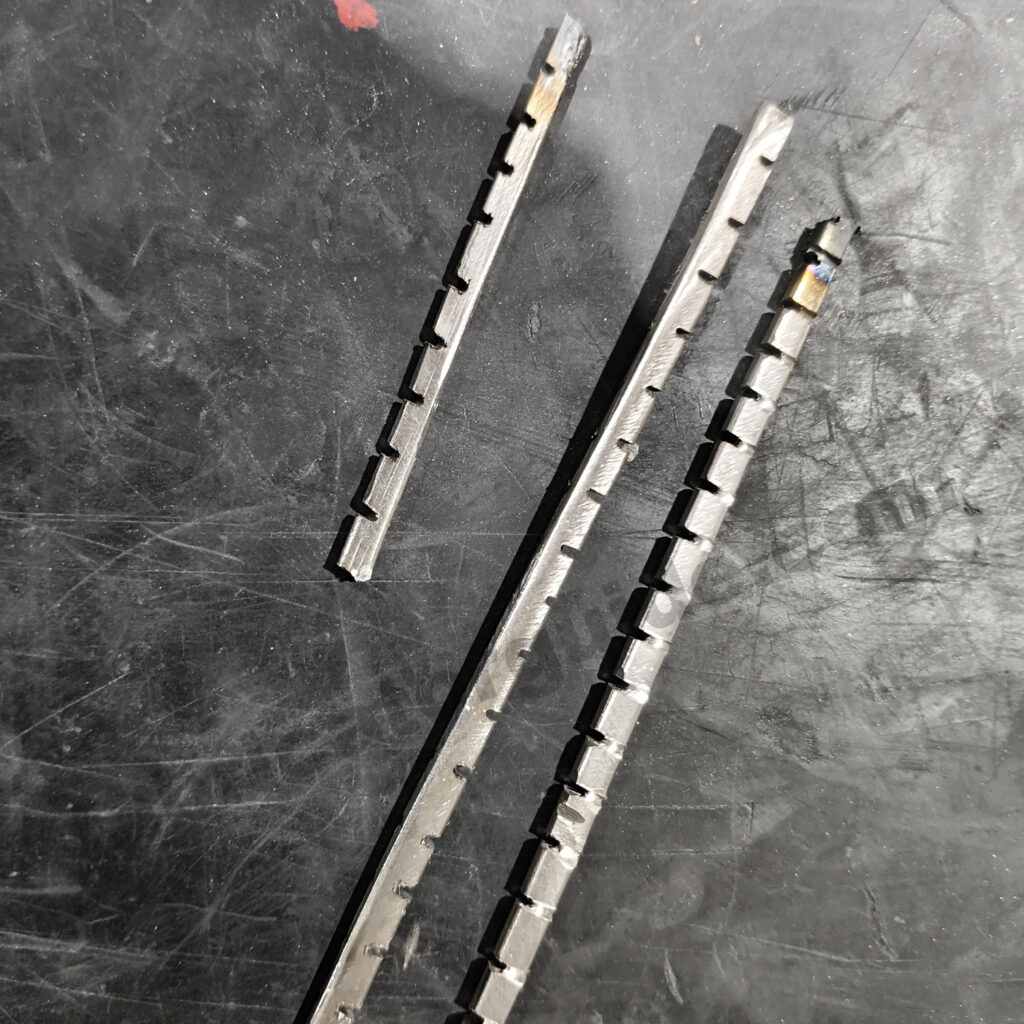

इंकोनेल पाइप फिटिंग करने के लिए इंकोनेल पाइप से ही बुलेट क्लीटे कटिंग करें
Bullet cleat cutting from Inconel pipe to make Inconel pipe fittings
इंकोनेल मेटल पाइप क्या होता हैं और इंकोनेल मेटल पाइप कैसे बनता है
What is Inconel metal pipe and how is Inconel metal pipe made?
ASTM B423 ek Nickel-Iron-Chromium alloy pipe aur tube ka standard hai
Seamless and Welded Nickel-Iron-Chromium-Molybdenum-Copper Alloy Pipes and Tubes
Chemical Composition – Inconel 825 / N08825
Nickel (Ni),38.0 – 46.0%
Iron (Fe),22.0% min (Balance)
Chromium (Cr),19.5 – 23.5%
Molybdenum (Mo),2.50 – 3.50%
Copper (Cu),1.50 – 3.00%
Titanium (Ti),0.60 – 1.20%
Manganese (Mn),1.00% max
Silicon (Si),0.50% max
Carbon (C),0.05% max
Aluminum (Al),0.20% max
Sulfur (S),0.03% max
Kis kaam me use hota hai?
1. Chemical Processing – Sulfuric acid, phosphoric acid plant
2. Oil & Gas – Sour gas, downhole tubing
3. Pollution Control – Scrubbers, flue gas desulfurization
4. Nuclear – Fuel reprocessing
5. Marine – Seawater equipment
खास बातें
– जंग: एसिड + क्लोराइड स्ट्रेस जंग क्रैकिंग दोनों से सबसे अच्छा रेजिस्टेंस
– तापमान: -196°C से 538°C तक सर्विस
– वेल्डिंग: अच्छी वेल्डेबिलिटी, पोस्ट वेल्ड हीट ट्रीटमेंट की ज़रूरत नहीं
Key Properties
– Corrosion: Acid + chloride stress corrosion cracking dono se best resistance
– Temp: -196°C se 538°C tak service
– Welding: Achhi weldability, post weld heat treatment ki zarurat nahi
ASTM B423 ke under kya kya aata hai?
– B423: Seamless & Welded Pipe and Tube
– B424: Plate, Sheet, Strip
– B425: Bar and Wire
– B705: Welded Tube for General Service
इंकोनेल मेटल पाइप B423 और 825 क्या है
ASTM B423 aur Incoloy 825 ek hi material ke do alag-alag designations hain:
ASTM B423: Yeh ek Manufacturing Standard Code hai jo yeh batata hai
ki pipe/tube seamless banegi aur uski testing/manufacturing conditions kya hongi.
825 (UNS N08825): Yeh Material Grade / Composition ka naam hai
(jise Incoloy 825 ke naam se jana jata hai).
Aap is samajh sakte hain ki ASTM B423 us pipe ko banane ka standard norm hai
aur 825 us alloy ka chemical grade hai jo is standard ke andar cover hota hai. 1
In short: Agar pipe par ASTM B423 N08825 likha hai to wo Inconel 825 hai.
Ye Inconel 600 aur 625 ke beech wala alloy hai – corrosion me 625 se sasta aur 600 se strong.
