Sockolet fitting process
Weldolet fitting process step by step
Sockolet fitting process
How to fabrication pipe to weldolet
Pipe fabrication training
How to fit up Weldolet And Sockolet

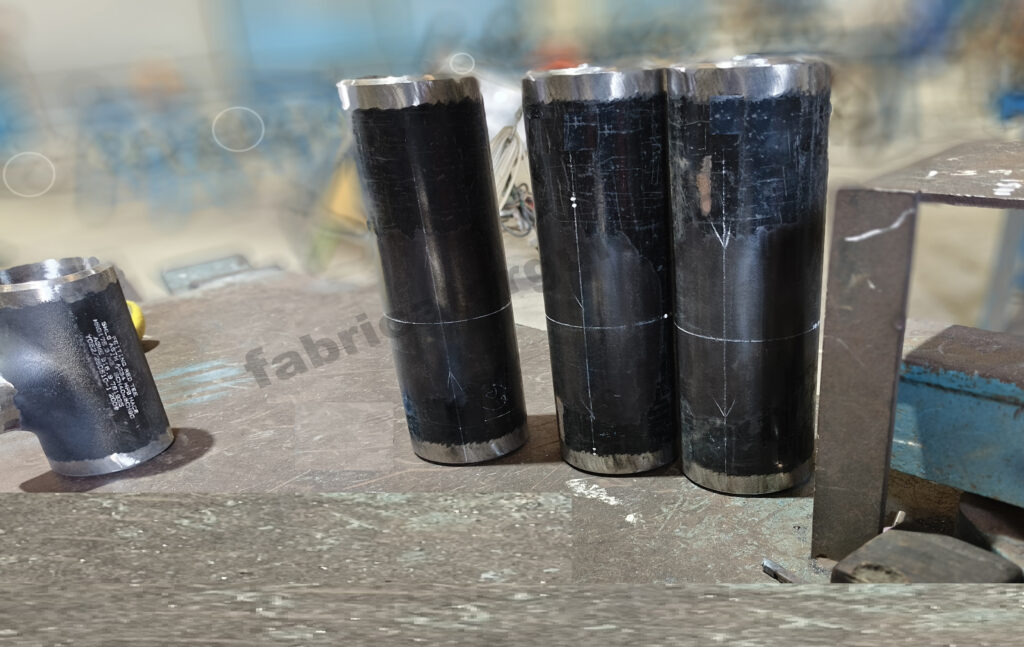

ड्राइंग के हिसाब से पाइप के ऊपर सेंटर लाइन मार्किंग करें
वेलडोलेट और स्कोलेट फिटिंग करने के लिये
Mark the center line on the pipe according to the drawing.
For fitting veldolet and scolet

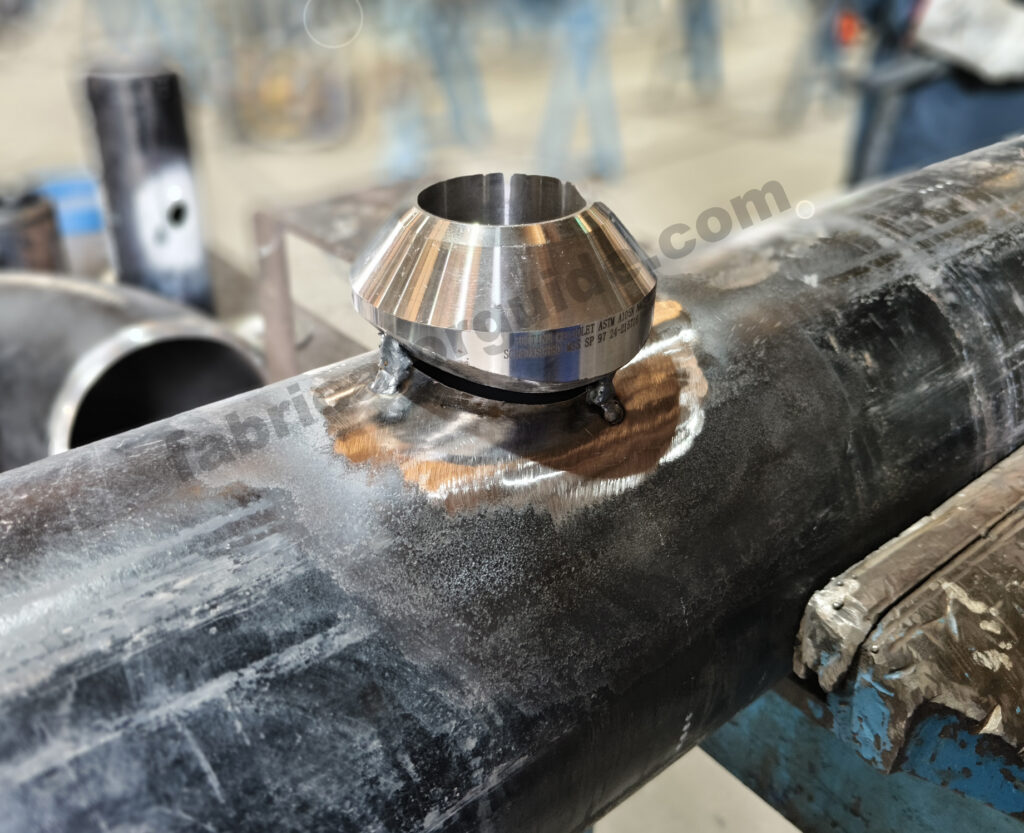

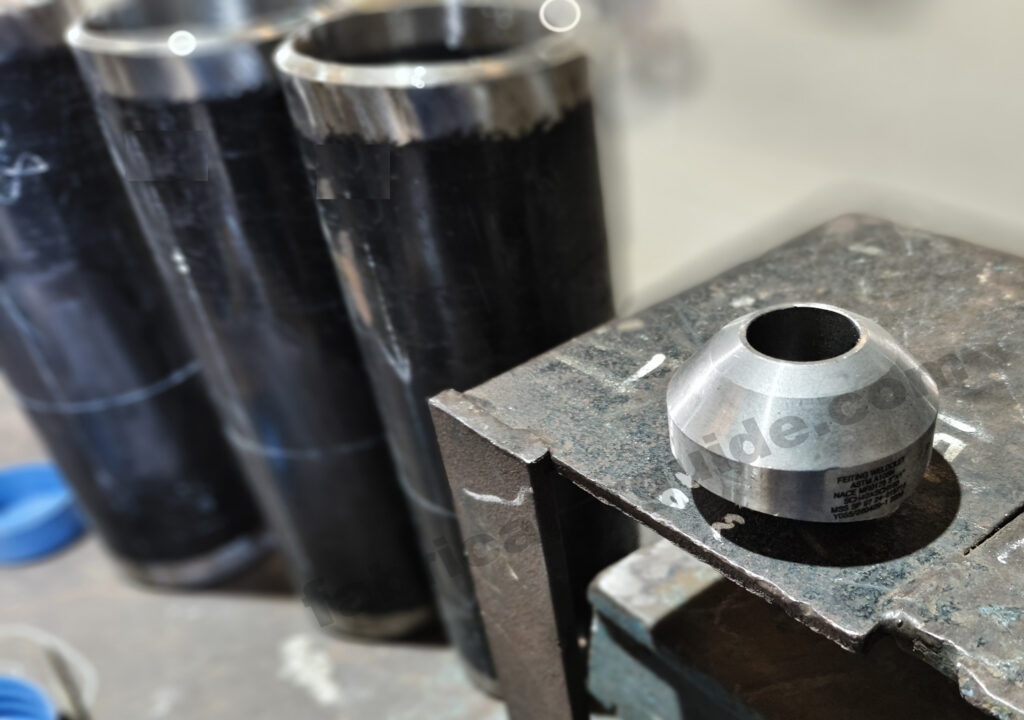

यह फोटो में जो देख रहे है, यह वेलडोलेट हैं
What you see in this photo is Weldolate

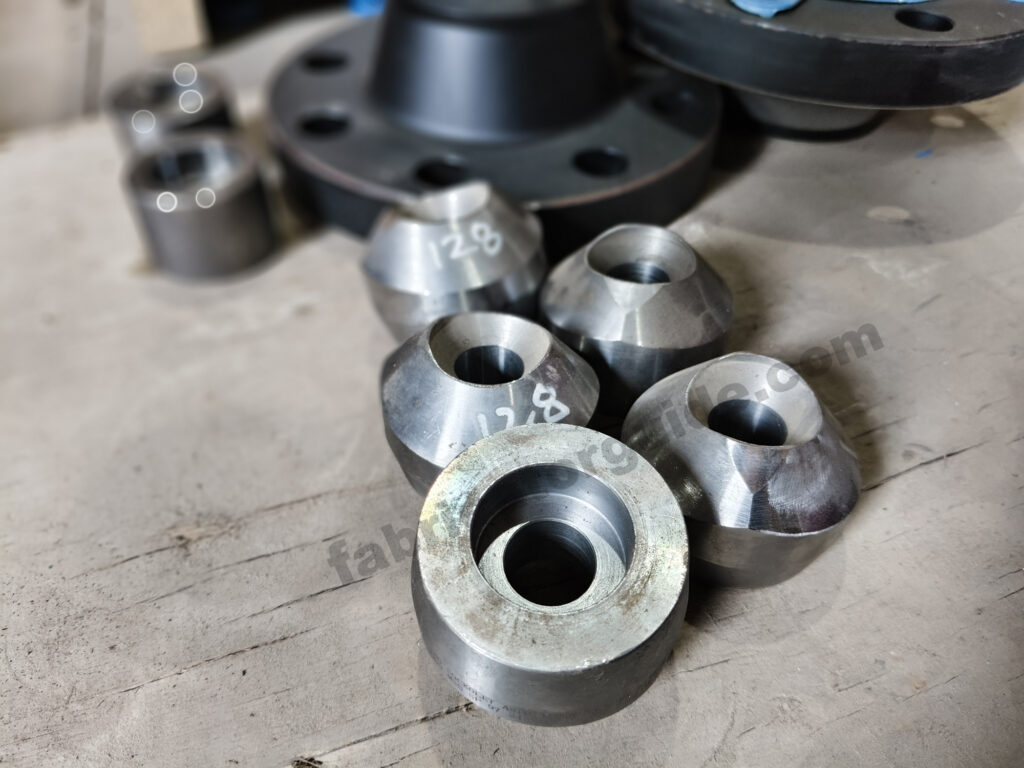

और यह जो फोटो में देख रहे है, यह सॉकोलेट हैं
And this one you see in the photo is a sockolet.

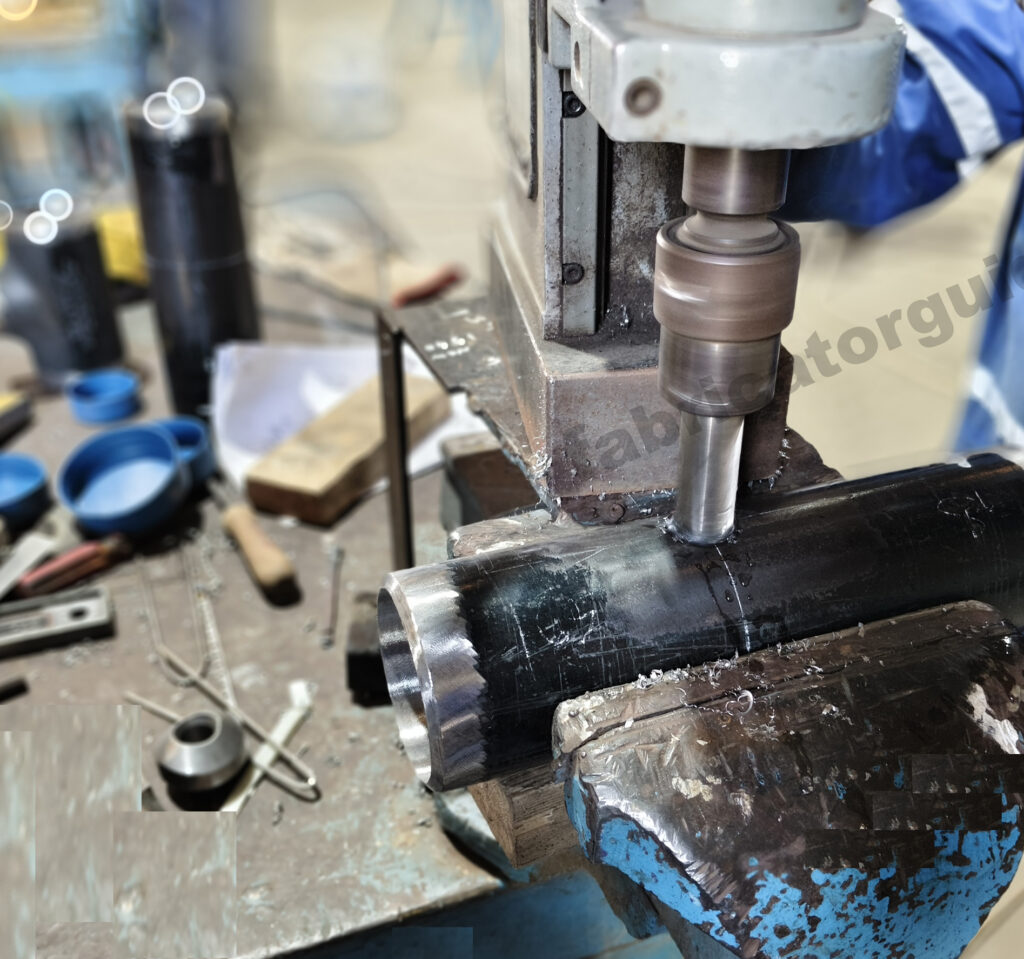

पाइप में होल बनाने के लिए गैस कटिंग या ड्रिल मशीन का यूज़ कर सकते है
You can use a gas cutting or drill machine to make holes in the pipe.
पाइप में होल करने से पहले पाइप का UT टेस्ट किया जाता हैं
UT test of the pipe is done before making holes in the pipe.

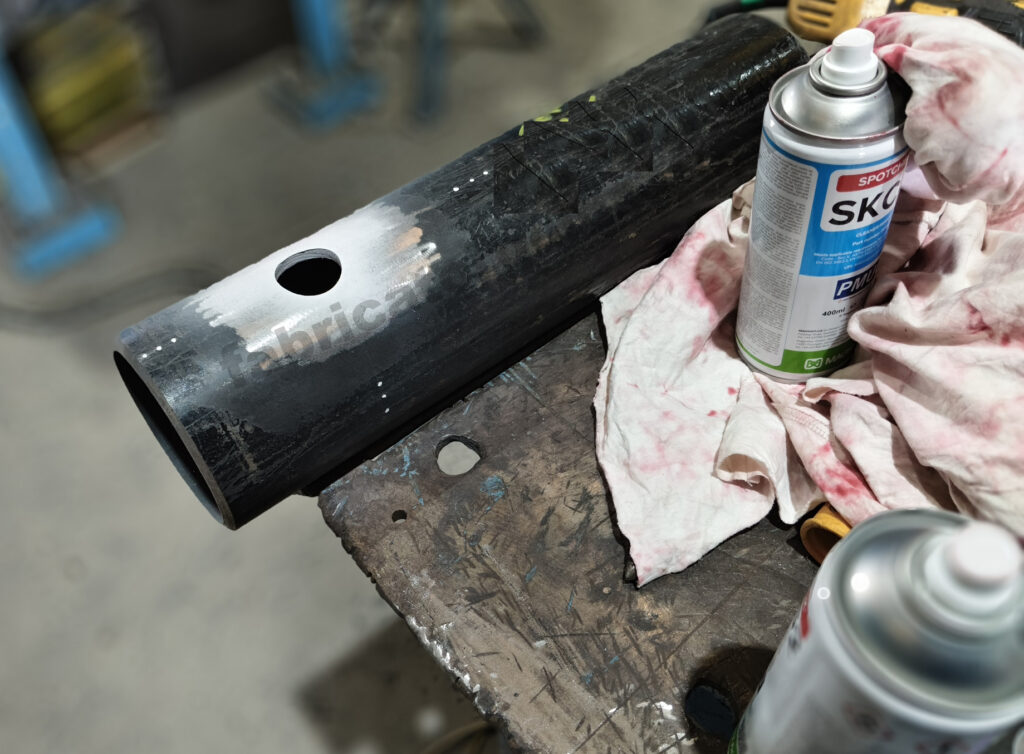

पाइप में होल करने के बाद PT टेस्ट किया जाता हैं
PT test is done after drilling a hole in the pipe

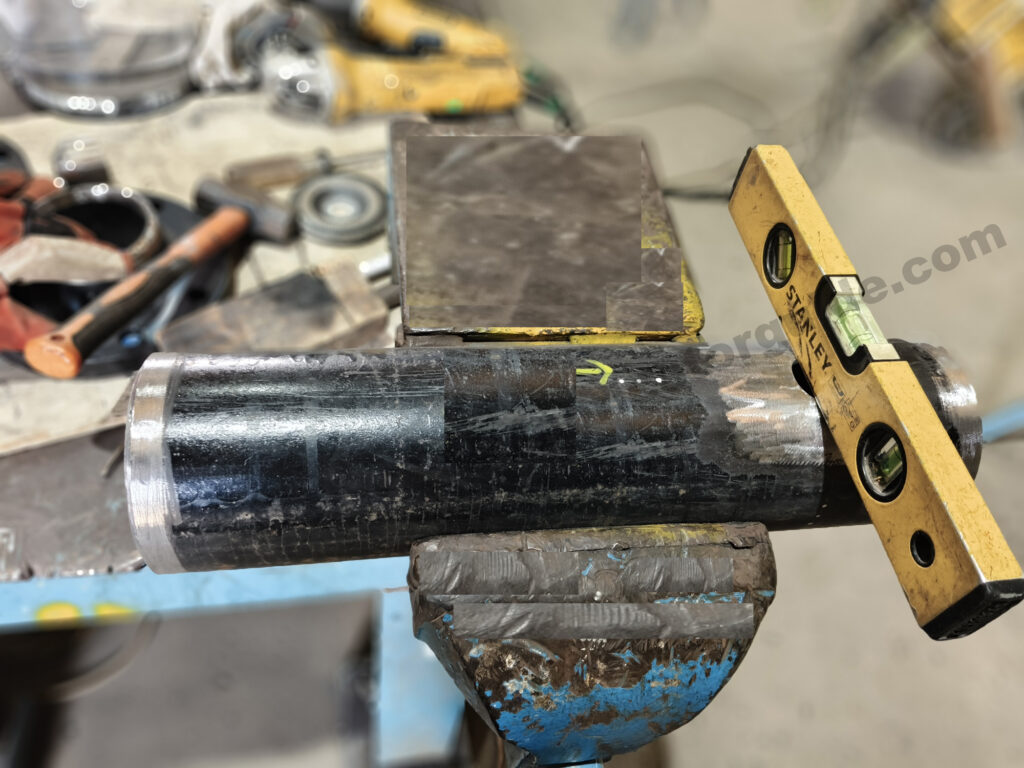

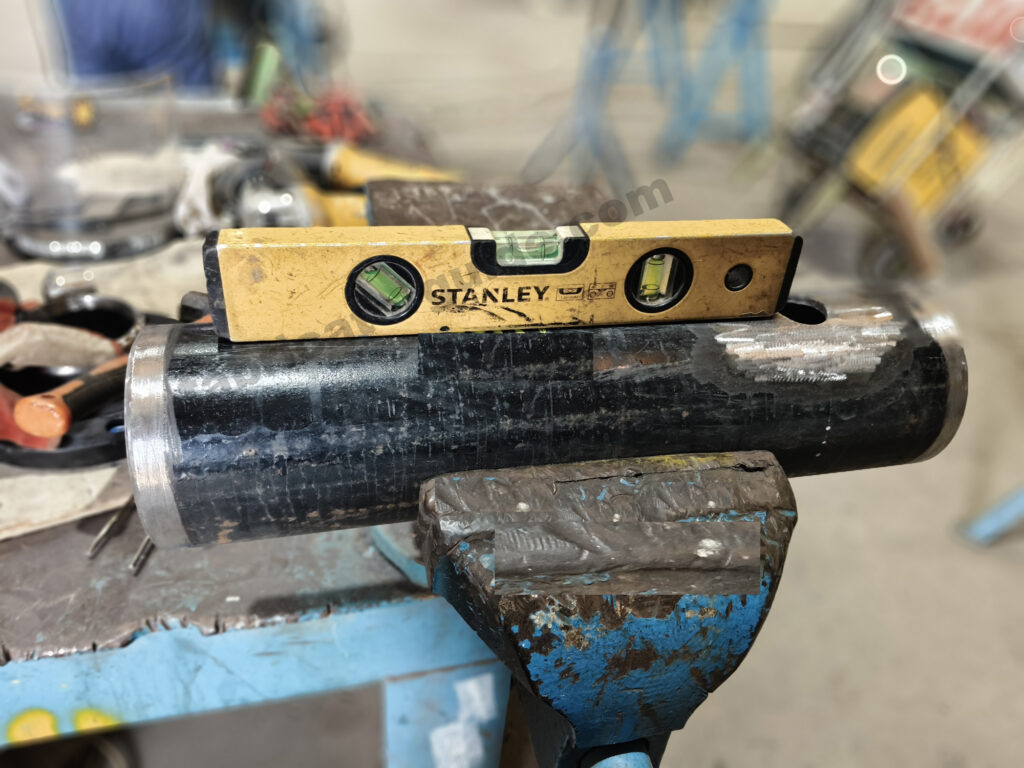

इस तरीका से पाइप में होल करने के बाद पाइप को लेवल करिये
और उसके बाद वेलडोलेट या सॉकोलेट फिटिंग करें
After drilling the pipe using this method, level the pipe
And then insert the Weldolet or Sockolet fitting

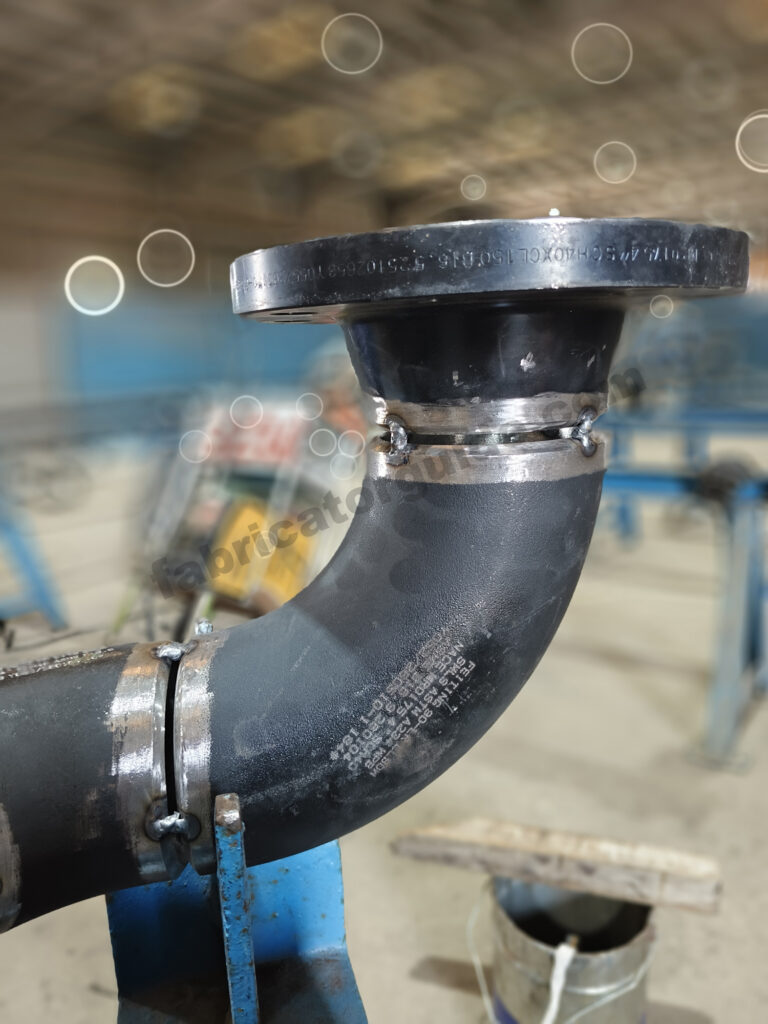

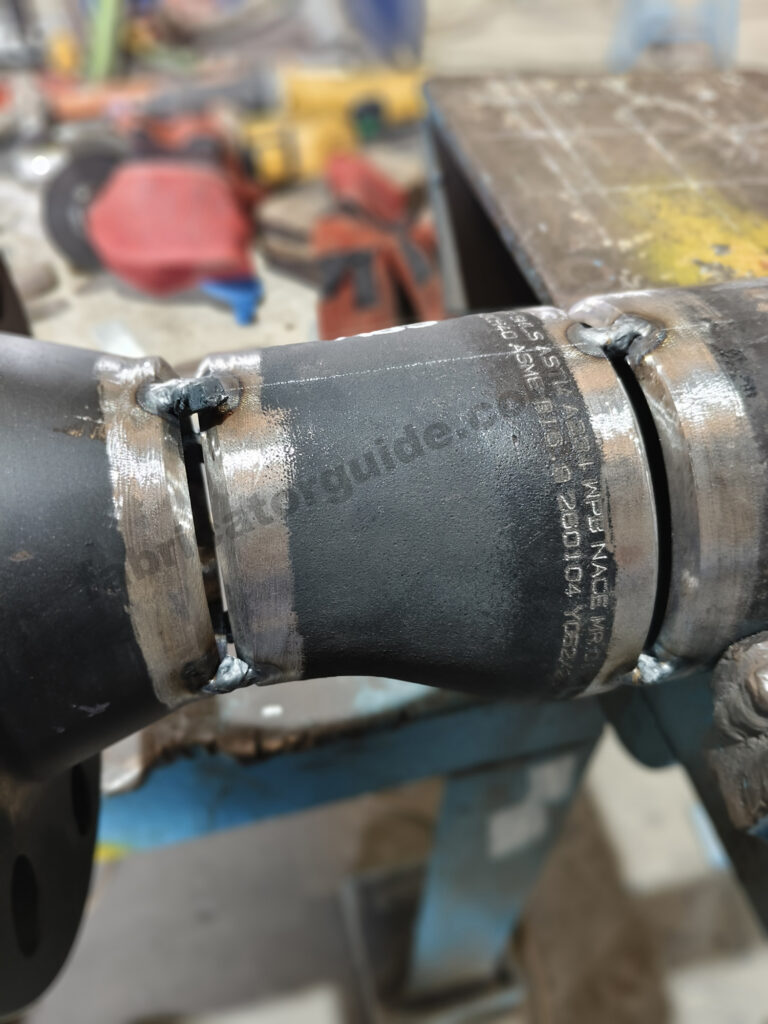

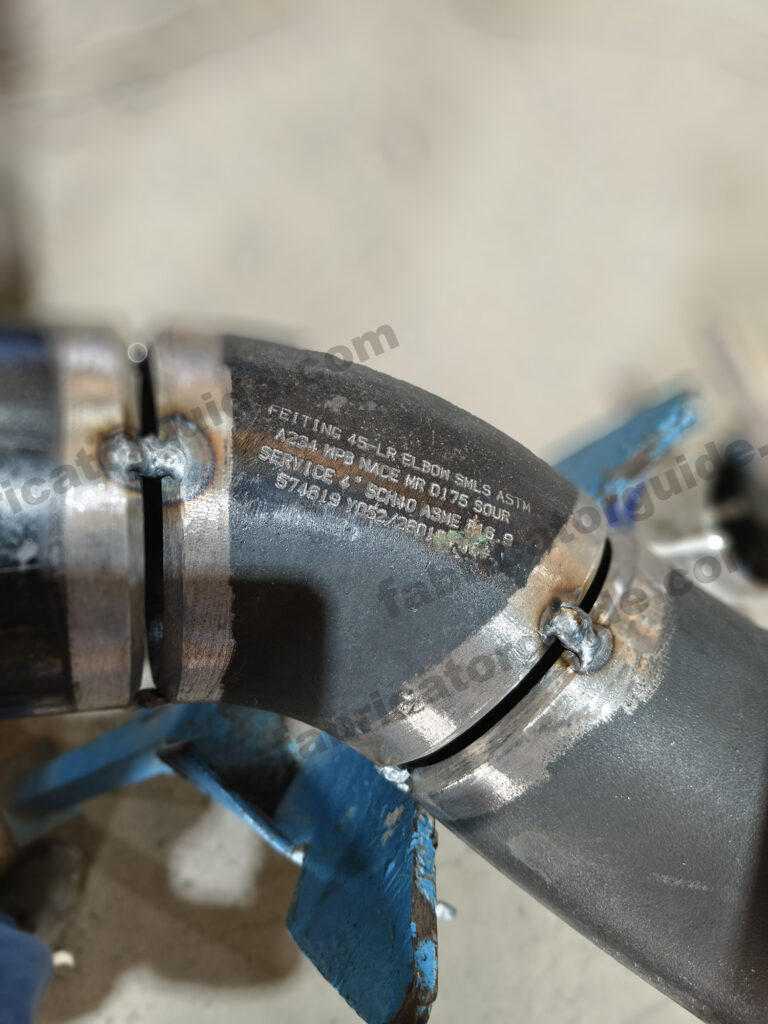

पाइप के साथ और भी कोई फिटिंग्स आ रहा है तो उसे बाद में फिटिंग करें
जैसे एल्बो फ्लैंज टी, ये सब वेलडोलेट या सॉकोलेट फिटिंग के बाद फिटिंग करिये
If any other fittings come with the pipe, fit them afterward.
For example, elbows, flanges, tees, etc., fit these after the Weldolet or Soccolet fittings.

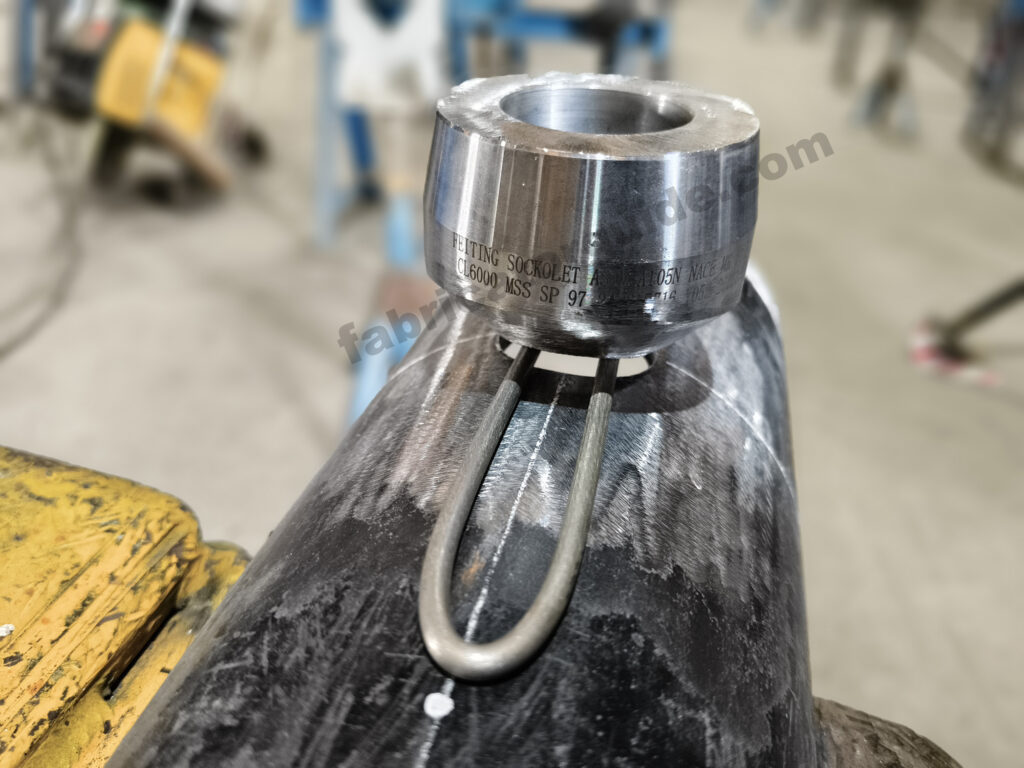

इस तरीका से 4 mm का गैप रॉड लगा कर फिटिंग करिये
In this way, do the fitting by placing a 4 mm gap rod.
यह जो फिटिंग कर के दिखया गया है, यह सॉकोलेट है जो एक तसरफ़ बट वेल्डिंग और एक तरफ सॉकेट वेल्डिंग होता है
The fitting shown is a sockolet which is butt welded on one side and socket welded on the other.

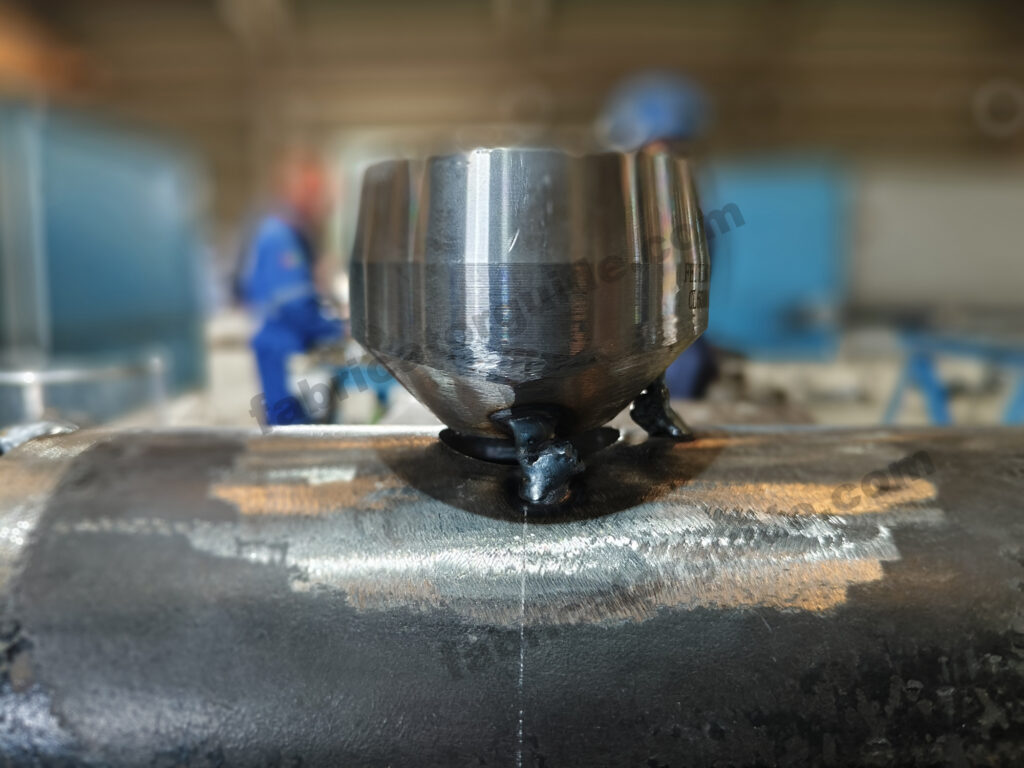

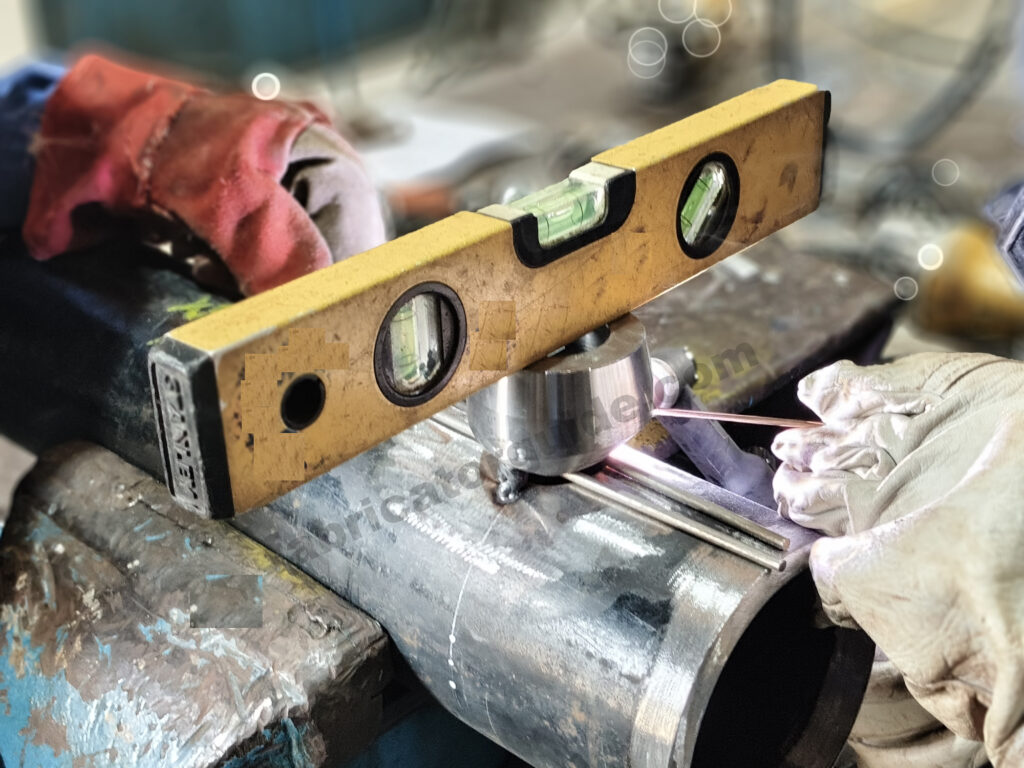

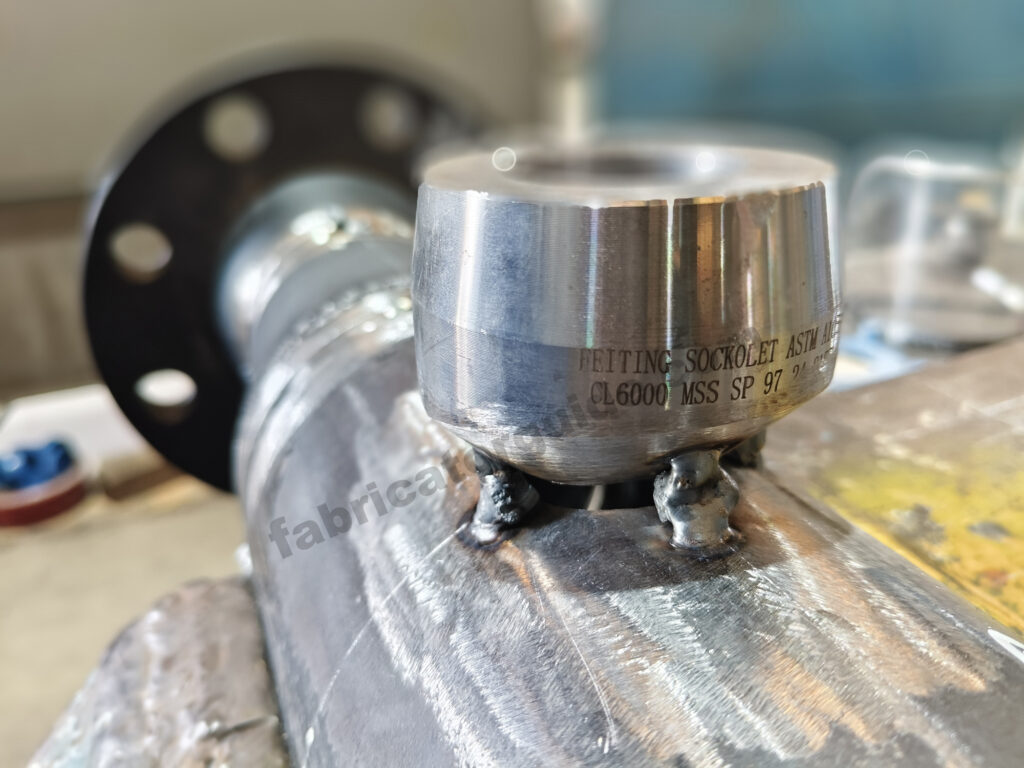

इस तरह से वेलडोलेट या सॉकोलेट को बूलेट क्लीट लगा कर फिटिंग कर सकते हैं
In this way, you can fit a Welldolet or Sockolet by attaching a Bullet Cleat.
यह फुटेज में देख सकते है कैसे फिटिंग किया गया
You can see in this footage how the fitting was done.

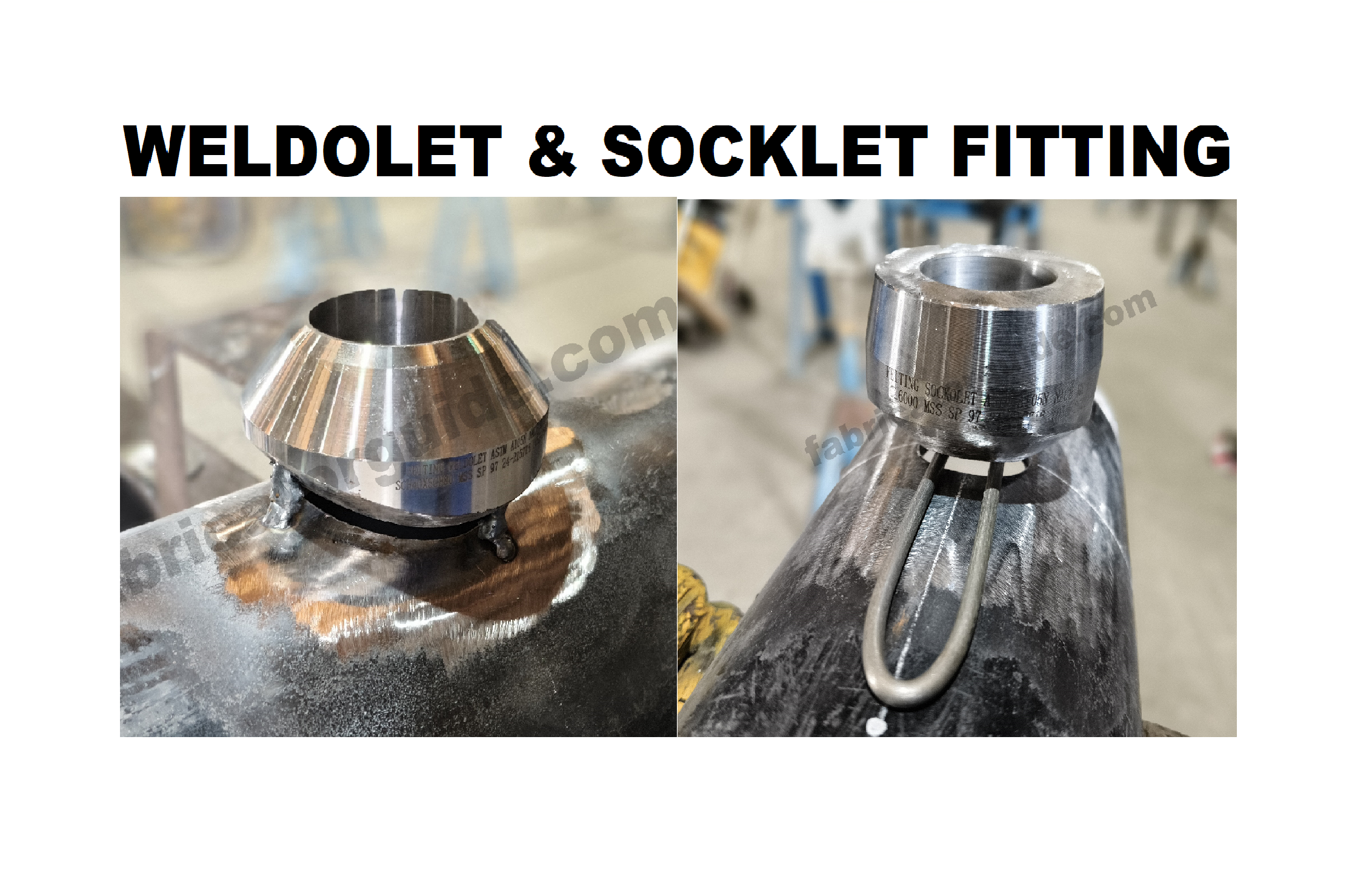

यह जो फोटो में देख रहे है, यह वेलडोलेट फिटिंग कर के दिखाया गया हैं
What you see in the photo is shown by fitting a veldolet.

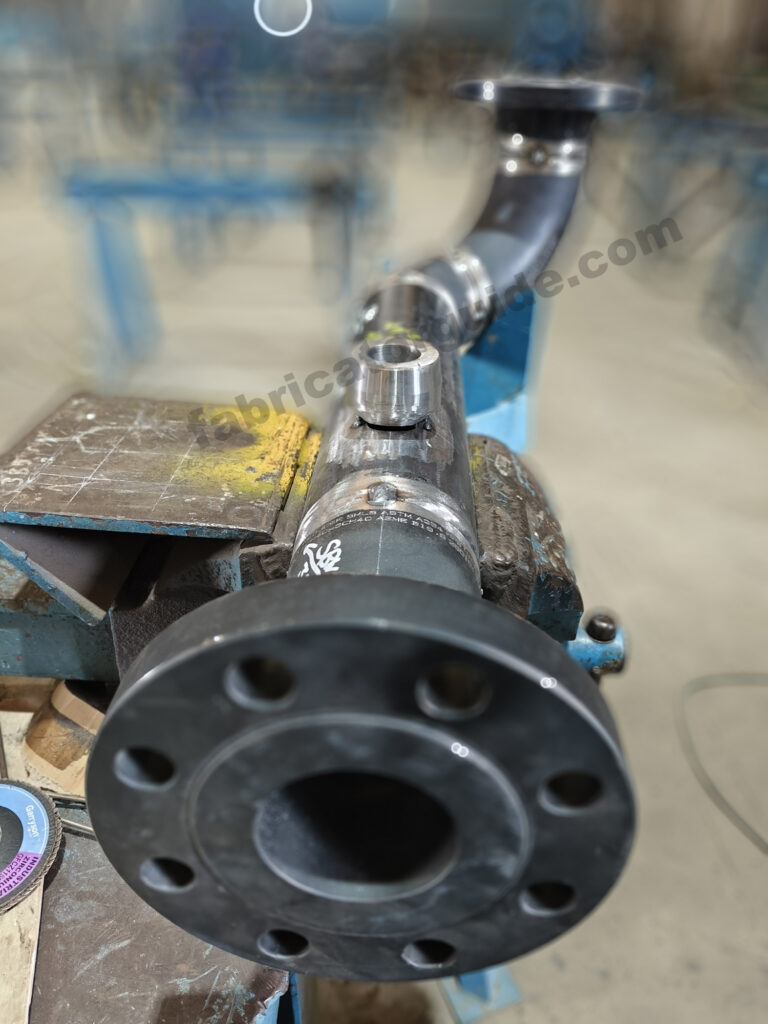

उसके बाद की फिटिंग इस तरीका से करें
After that do the fitting in this manner
