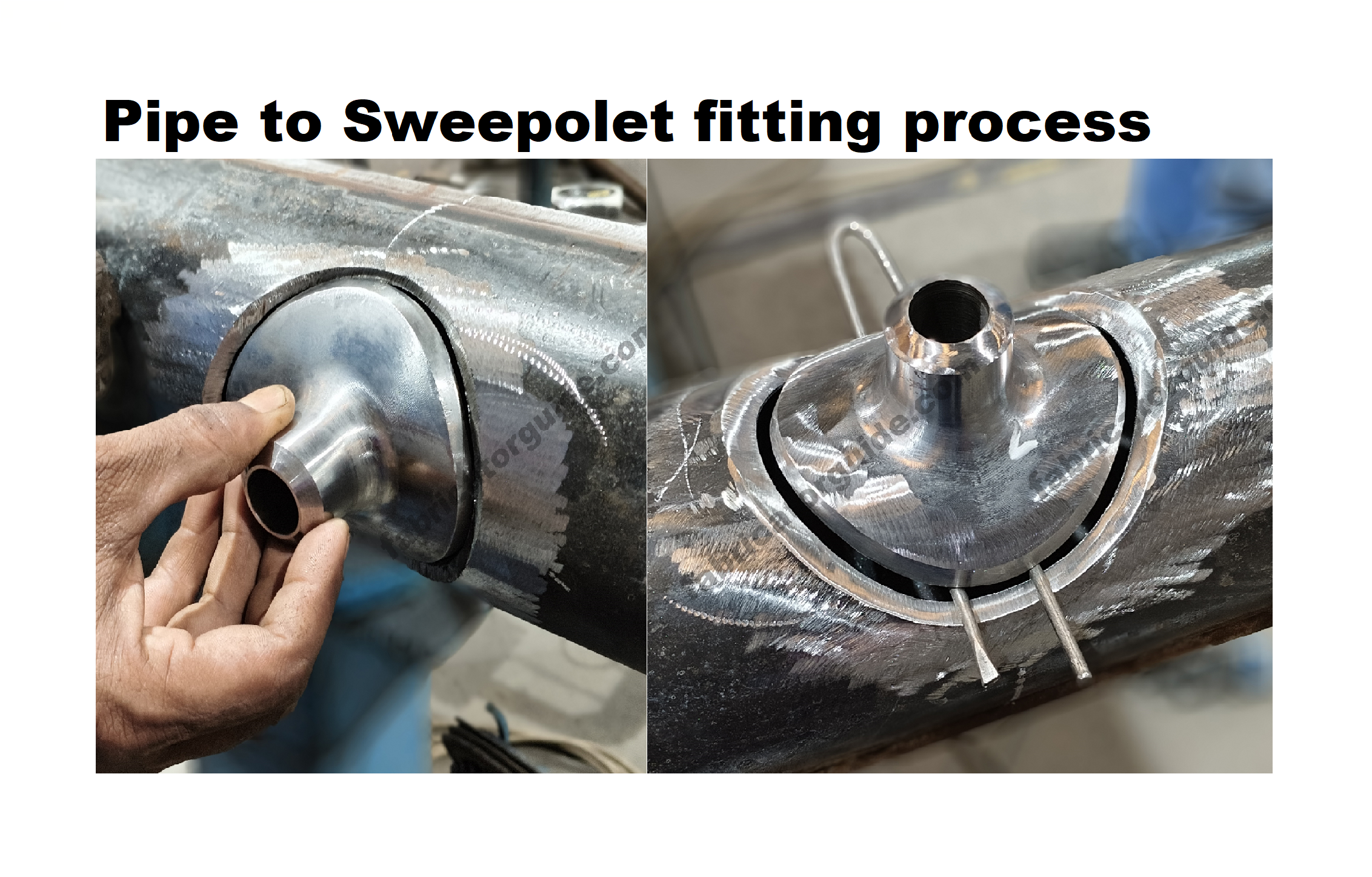

Pipe to Sweepolet fitting process
How to sweepolet fitting
Sweepolet fit up prosess
Pipe fabrication training
Pipe branch with sweepolet fitting
Piping sweepolet fitting’s
Wedolet and sweepolet fit up prosess
Pipe fitter fabricatore training
How to fitting pipe to sweepolet
Small bore pipe branches 4″ × 1″
Sweepolet fit up prosess
This is CS metal A105

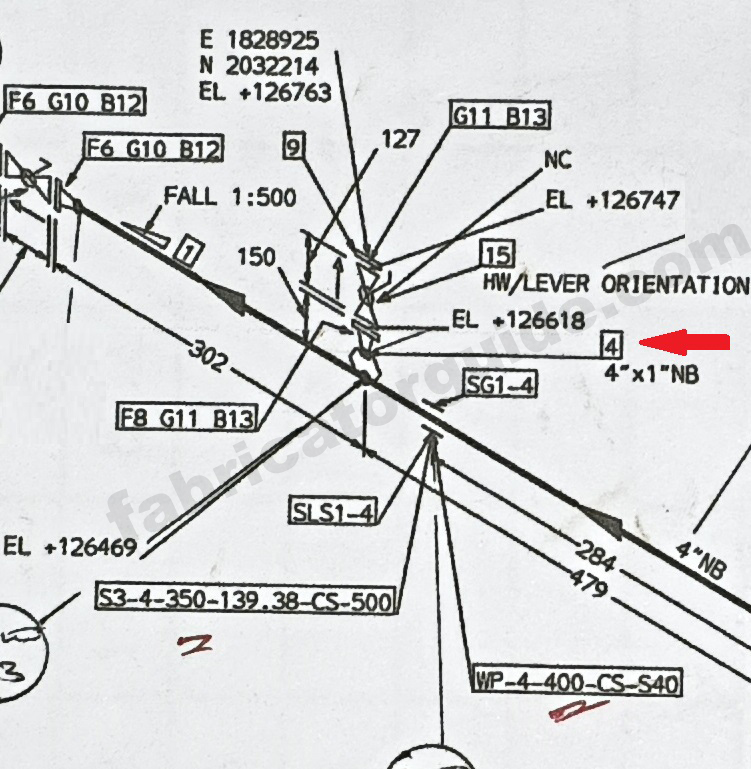

This is sweepolet fitting drawing
Sweepolet is now replacing Welldolet.
Because Welldolet couldn’t be RT’
But now Sweepolet will be RT’ 100% of the time.
वेलडोलेट के जगह पे अब स्वीपोलेट आ रहा है
क्यू की वेलडोलेट को RT नहीं हो पाता था,
लेकिन अब स्वीपोलेट को 100 % RT किया जायगा
स्वीपोलेट फिटिंग कैसे करना है प्रोसेस बताया गया है
स्वीपोलेट फिटिंग्स मटेरियल नंबर 4 दिया गया है

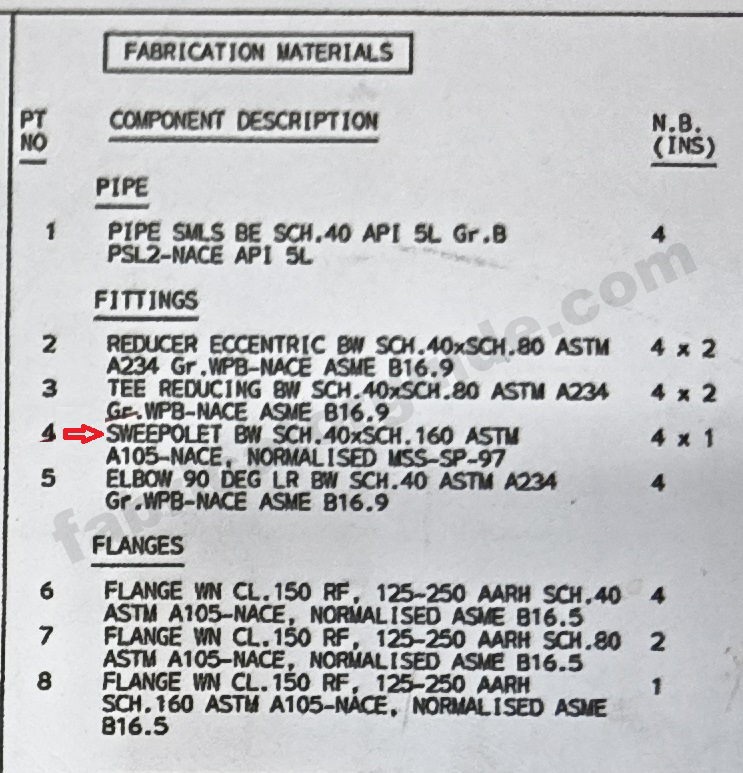

फिटिंग्स मटेरियल लिस्ट 4 नंबर में दिया गया है

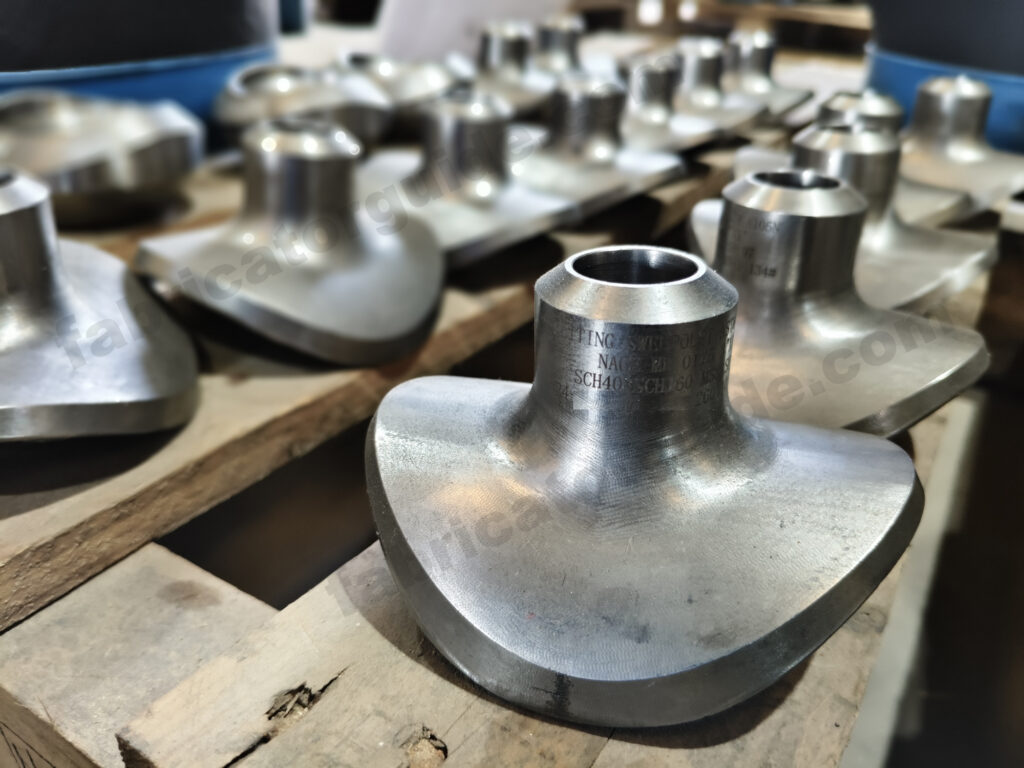

स्वीपोलेट फिटिंग्स
Sweepolet BW SCH. 40 SCH. 160 ASTM A105 NACE NORMALISED MSS SP 97
स्वीपोलेट के हिसाब से गैस कटिंग से होल कर लेना है
छोटा ग्राइंडर और पेंसिल ग्राइंडर के जरिये ग्राइंडिंग कर लेना है

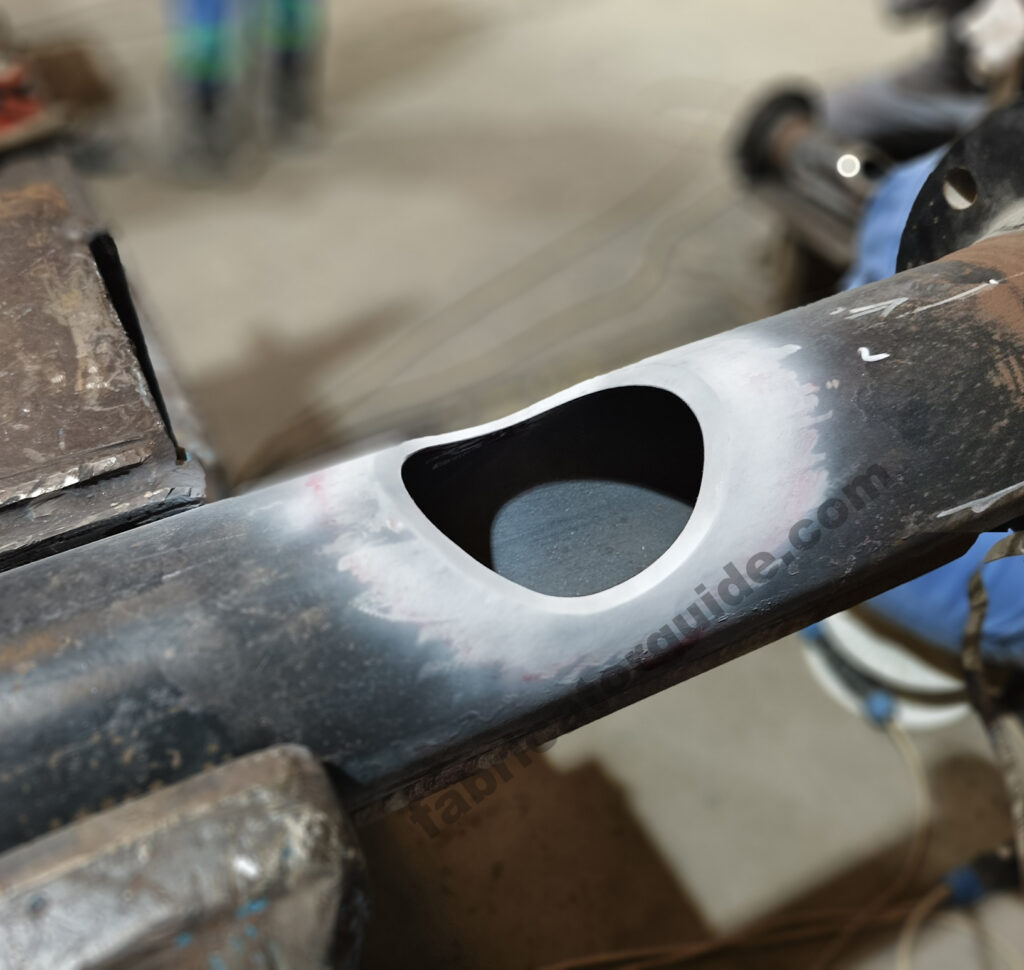

Holes should be made using a gas cutter according to the size of the sweep plate.
Grinding should be done using a small grinder and a pencil grinder.

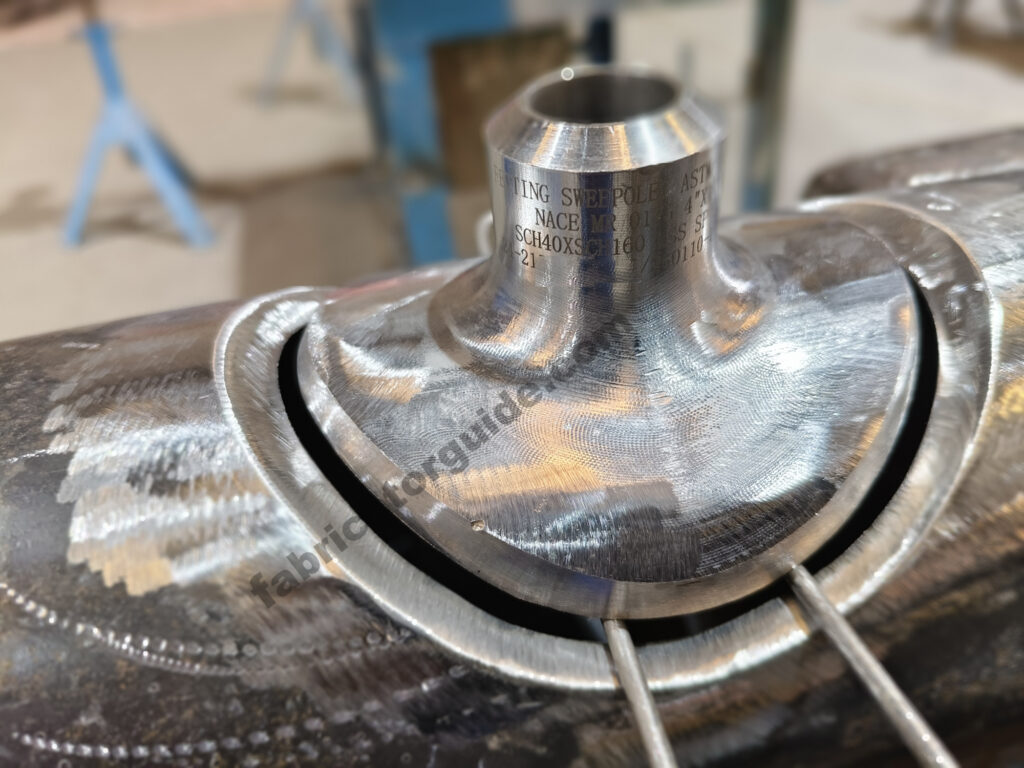

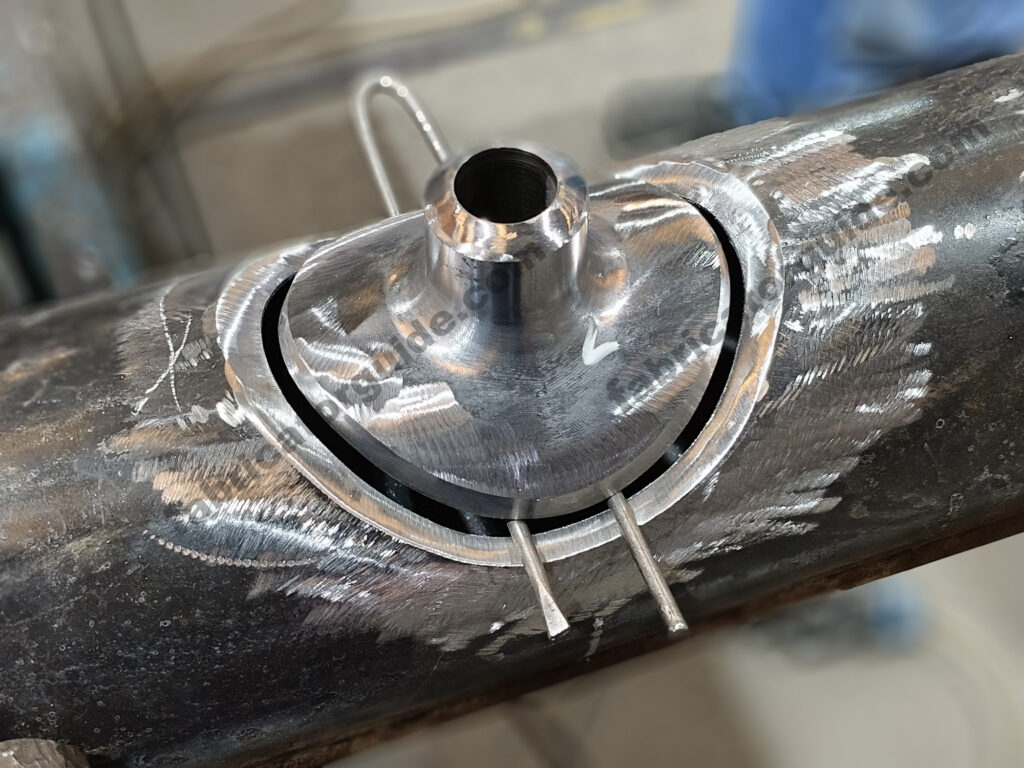

और इस तरह से गैप रॉड 4 mm का सेंटर में रखना है
और उसके बाद स्वीपोलेट को इस तरह फिटिंग करिये जैसे यह फोटो मे दिखाया गया हैं

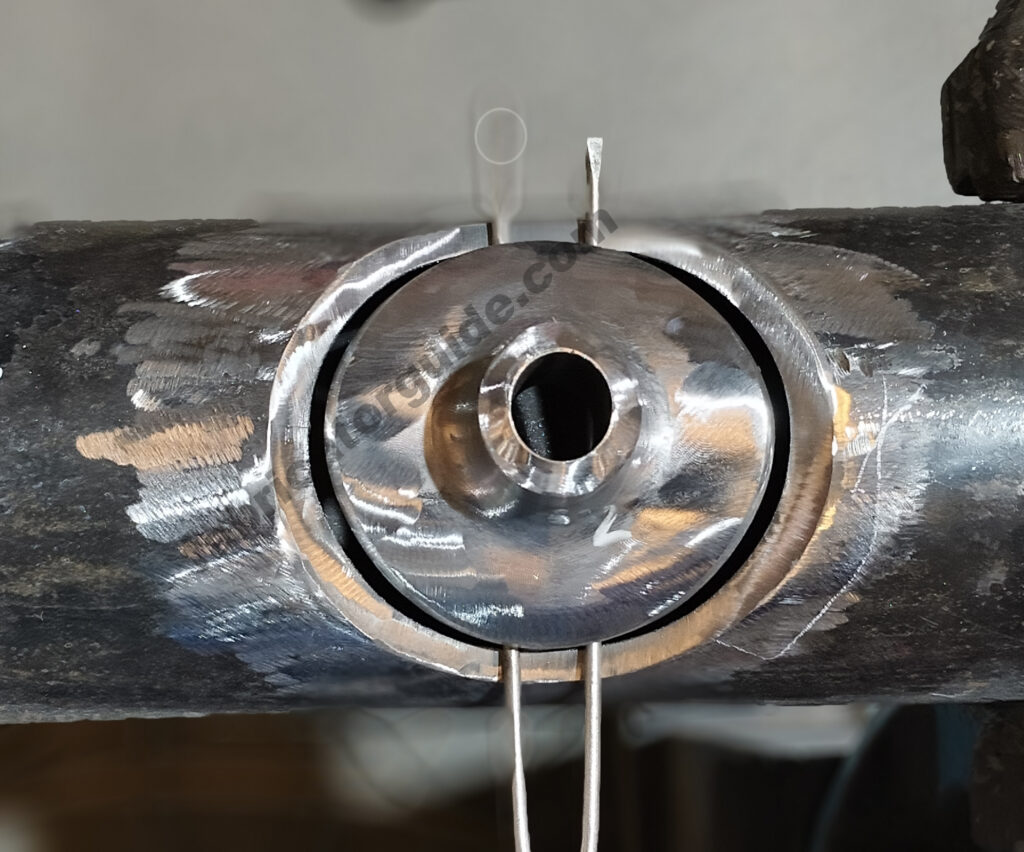

This way, place a 4 mm gap in the center of the rod.

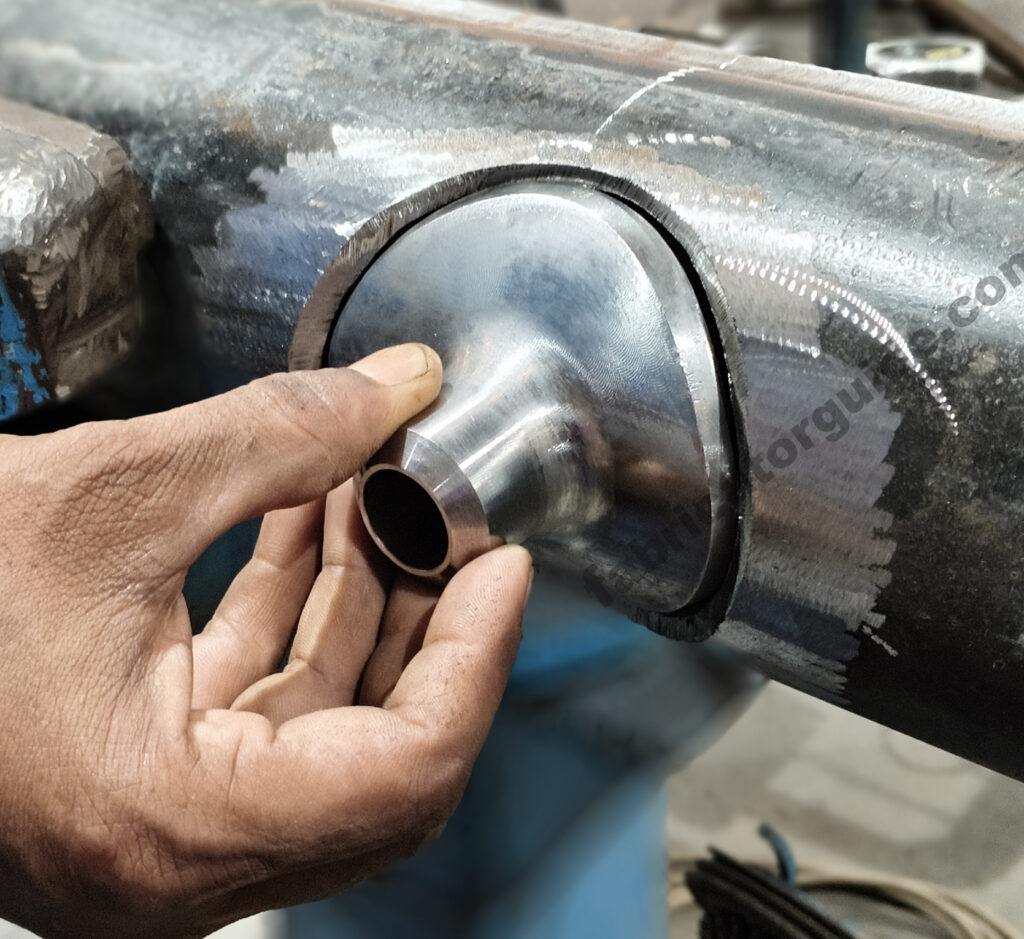

Then, fit the sweepolet as shown in the photo.
गैप बराबर होने के बाद PT टेस्ट किया जाता है
ताकि ये पता चले की पाइप में कोई क्रैक तो नहीं है

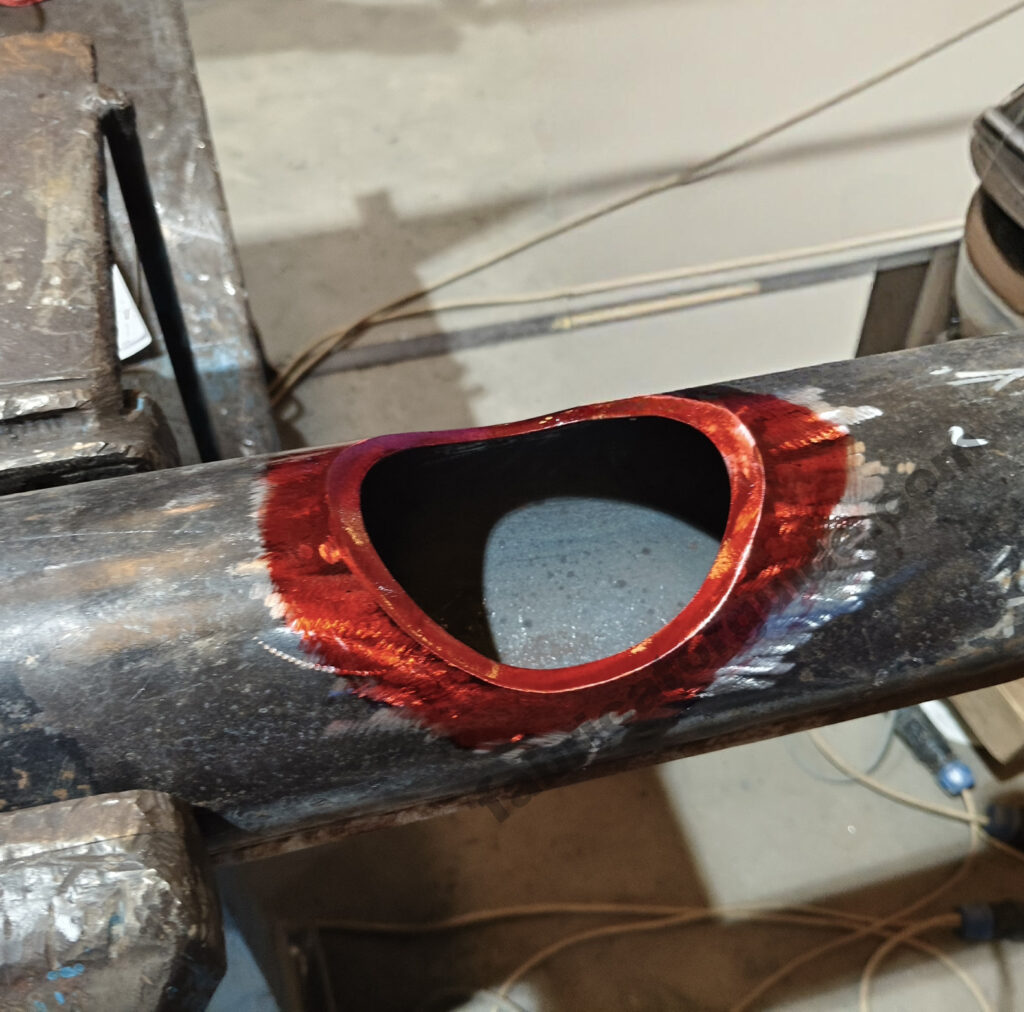

After the gap is equalized, a PT test is performed to determine if there are any cracks in the pipe.
PT Dye penetrat Test

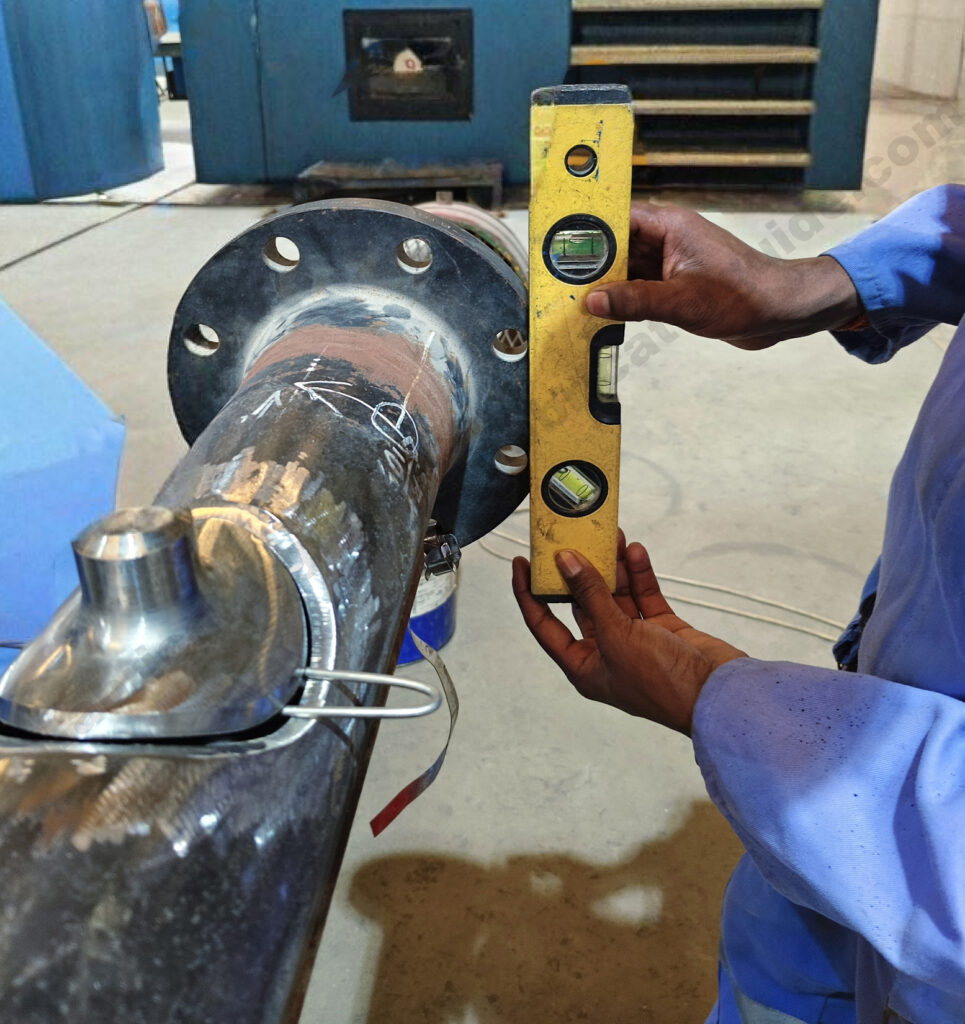

उसके बाद पाइप को लेवल करिये

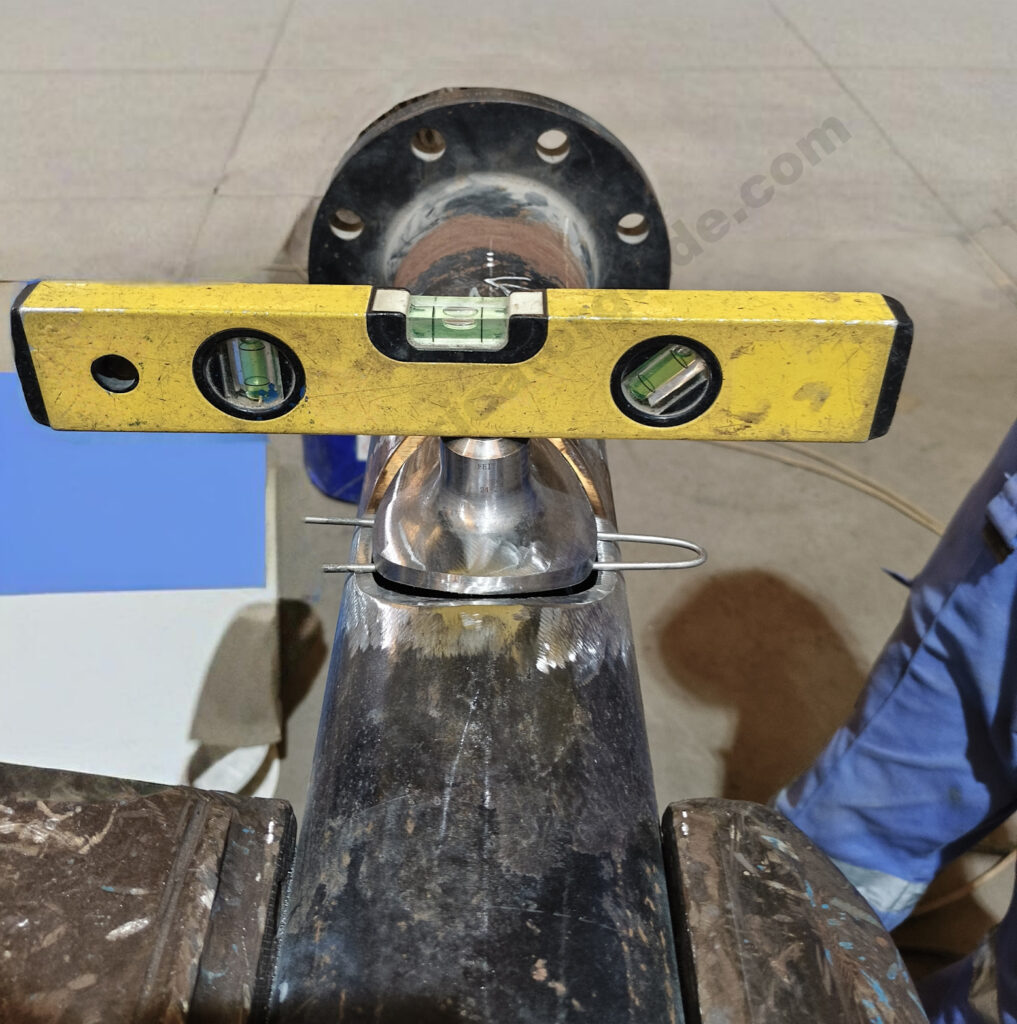

Then level the pipe.

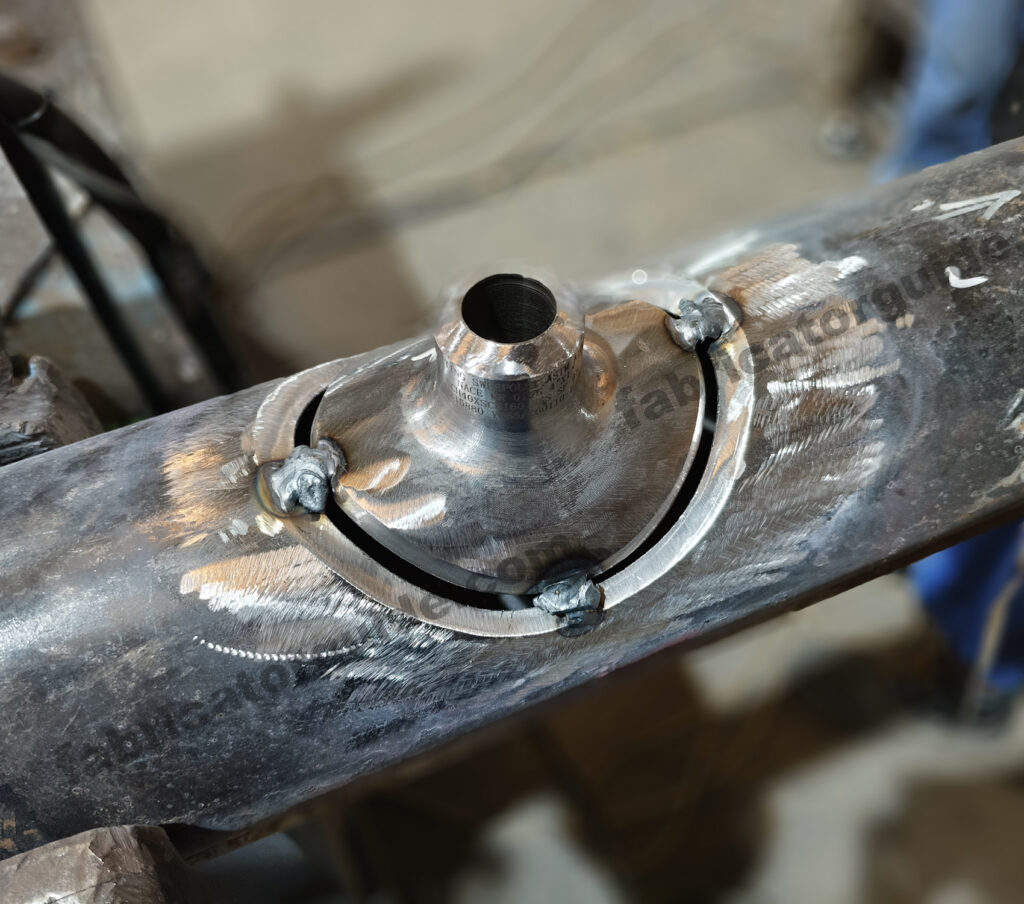

उसके बाद स्वीपोलेट को लेवल करिये
और टेकिंग कर देना है
इस तरह से 4 MM गैप चारों साइड आना चाहिए

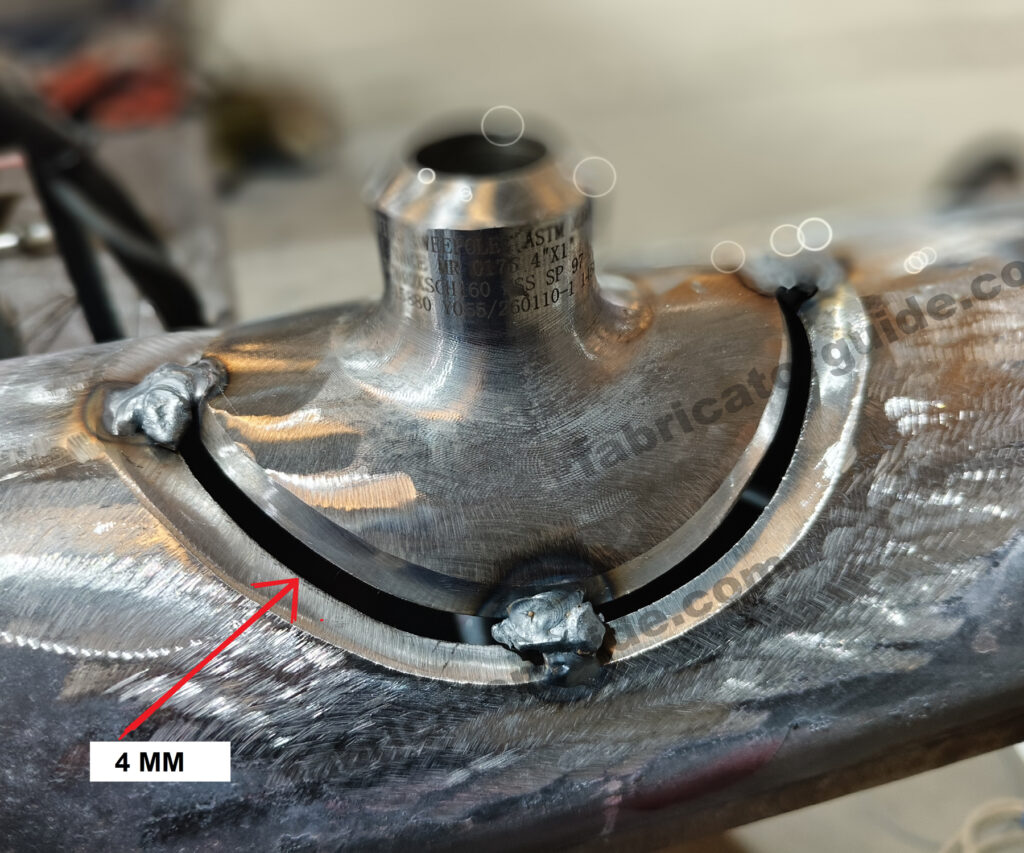

In this way there should be a gap of 4 mm on all four sides.
तो फ्रैंड मुझे उम्मीद है की आप को फिटिंग प्रोसेस समझ में आ गया होगा
So friend, I hope you have understood the fitting process.
