structural shed roof degree calculator
structural shed roof degree calculator formula
how to find structural shed roof degree
इस तरह का स्ट्रक्चरल सैड बनाना हो तो कैसे बनाएंगे
इसका रूफ का डिग्री कैलकुलेशन कैसे करेंगे यह बताया गया है

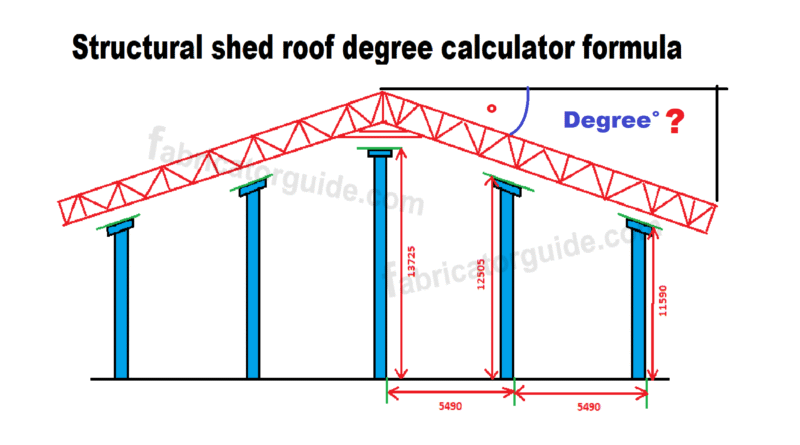

यह डिजाइन में अब देख सकते हैं किस तरह से डायमेंशन दिया गया है
यह डायमेंशन के हिसाब से हम कैलकुलेशन करेंगे
एक सेंटर में मेन कॉलम है और दोनों साइड 2 2 कॉलम है
सेंटर वाले कॉलम का हाइट 18725 mm
और उसके बाद सेकंड वाला कॉलम का हाइट 12505 mm
और थर्ड वाला कॉलम का हाइट 11590 mm
और एक कॉलम के सेंटर से दूसरे कॉलम के सेंटर डायमेंशन 5490 + 5490
Now you can see how the dimensions have been given in this design.
We will calculate according to this dimension
There is a main column in the center and two columns on both sides.
Center column height 18725 mm
And then the height of the second column is 12505 mm.
And the height of the third column is 11590 mm.
And the center to center dimension of one column is 5490 + 5490.

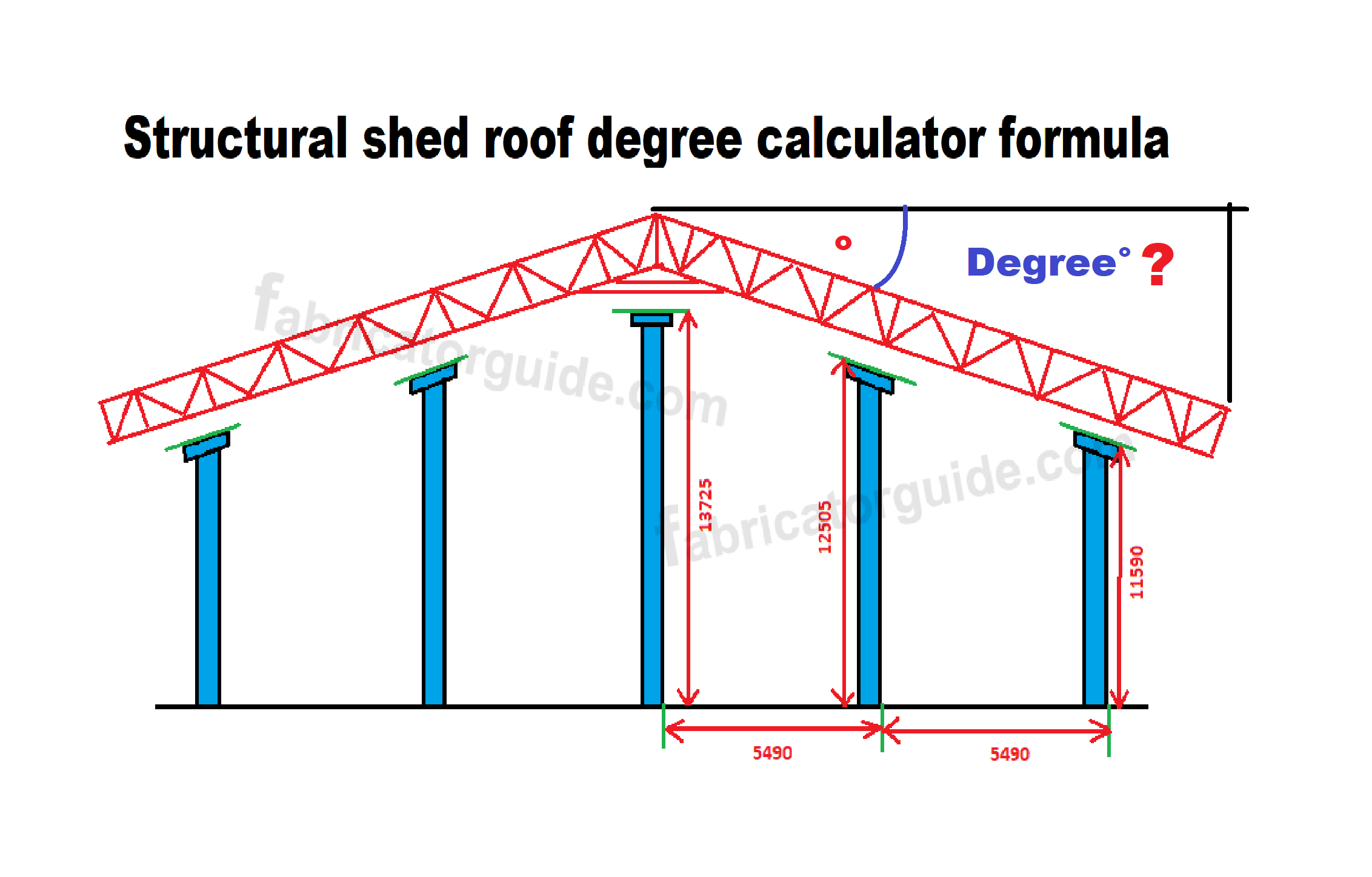

यह डिजाइन में आप देख सकते हैं किस तरह से डिग्री का कैलकुलेशन किया गया है
In this design you can see how the degree is calculated.
13725 – 11590 = 2135
5490 + 5490 = 10980
tan-1( 2135 divide 10980 = 11 degree
रूफ का डिग्री पता करने के बाद ऊपर रूफ का फेब्रिकेशन कैसे करेंगे
रूफ के सेंटर से लास्ट कॉलम के अवसर तक डायमेंशन कितना है वह हमें पता कर लेना है
और जो कॉलम का हाइट माइनस करके जो डायमेंशन निकाला गया है वह डायमेंशन लेना है और इस तरह कैलकुलेशन करना है
13725 – 11590 = 2135
5490 + 5490 = 10980
रूफ का डिग्री पता करने के बाद ऊपर रूफ का फेब्रिकेशन कैसे करेंगे
रूफ के सेंटर से लास्ट कॉलम के अवसर तक डायमेंशन कितना है वह हमें पता कर लेना है
और जो कॉलम का हाइट माइनस करके जो डायमेंशन निकाला गया है वह डायमेंशन लेना है और इस तरह कैलकुलेशन करना है
13725 – 11590 = 2135
5490 + 5490 = 10980
रूफ के सेंटर से कोल्लम का आउटर जहां पर 10980 डायमेंशन आ रहा है वहां पर एक मार्किंग करेंगे दोनों साइड और
वहां पर हम एक लाइन डोरी पकड़ेंगे और सेंटर से हाइट चेक करेंगे 2135 डायमेंशन आ रहा है या नहीं तो आपका 11 डिग्री में या फेब्रिकेशन हो जाएगा
After knowing the degree of the roof, how to do the fabrication of the roof above?
We have to find out the dimension from the center of the roof to the opportunity of the last column.
And the dimension which has been extracted by minus the height of the column is to be taken and calculated like this.
13725 – 11590 = 2135
5490 + 5490 = 10980
Where the 10980 dimension is coming from the center of the roof to the outer of the kollam, there will be a marking on both sides and
There we will hold a line string and check the height from the center 2135 dimension is coming or else your fabrication will be done in 11 degree
