double rolling offset pipe miter cut travel length formula

डबल रोलिंग ऑफसेट पाइप माइटर कट ट्रैवल लेंथ फॉर्मूला के बारे में बताया गया है

दोनों ऑफसेट पाइप का नाम दिया गया है पाइप 1 और पाइप 2

Double Rolling Offset Pipe Miter Cut Travel Length Formula Explained

Both the offset pipes are named Pipe 1 and Pipe 2.

2 टाइप का ड्राइंग बनाया गया है यह समझने के लिए पाइप का माइटर कितना डिग्री में कटिंग किया जाएगा

पाइप में माइटर कटिंग 35° डिग्री में कटेगा या 45° डिग्री में कटिंग होगा  54.7°  डिग्री में कटिंग होगा

पाइप 1 और पाइप 2 अगर इस तरीके से होरिजेंटल पोजिशन में है तो

54.7°  डिग्री का एल्बो रहेगा या माईटर कटिंग का एल्बो हो या रेडिमेंट एल्बो हो

2 types of drawing have been made to understand in what degree the miter of the pipe will be cut

Miter cutting in the pipe will be done in 35° degree or 45° degree cutting will be done in 54.7°  degree

If pipe 1 and pipe 2 are in horizontal position in this manner then

Should have elbow of 54.7° or miter cutting elbow or ready elbow

रिजल्टेड डिग्री फार्मूला  Resulted Degree Formula

cos‾1(  inverse

cos‾1( 600 ÷ 1039 = 54.7° Resulted Degree

पाइप में माइटर कटिंग 16.6° डिग्री में कटेगा या 25.5° डिग्री में कटिंग होगा 30.2° डिग्री में कटिंग होगा

रिजल्ट यह निकला है पाइप 1 और पाइप 2 अगर इस तरीके से होरिजेंटल पोजिशन में है तो

जैसे कि यह ड्राइंग में देख सकते हैं रिजल्टेड  30.2° डिग्री जो दिया गया है वहीं डिग्री में माइटर कटिंग किया जाएगा या रेडिमेंट एल्बो लगाया जाएगा

Miter cutting in pipe will be cut in 16.6° degree or cutting in 25.5° degree will be cutting in 30.2° degree

The result is that if pipe 1 and pipe 2 are in horizontal position in this way, then

As it can be seen in the drawing, the resulted 30.2° degree will be given in the same degree as miter cutting or ready elbow will be applied

रिजल्टेड डिग्री फार्मूला  Resulted Degree Formula

cos‾1(  inverse

cos‾1( 2000 ÷ 2315 = 30.2° Resulted Degree

ट्रैवल पाइप डायमेंशन निकालने का फार्मूला

Formula for finding travel pipe dimensions

पाइप 1 फेस से पाइप 2 फेस का दूरी 3000 mm दिया गया है

होरिजेंटल रोलिंग डायमेंशन

पाइप 1 सेंटर लाइन से पाइप 2 सेंटर लाइन की जो ऑफसेट दूरी है वह 600 mm दिया गया है

वर्टिकल रोलिंग डायमेंशन

पाइप 1 सेंटर लाइन से पाइप 2 सेंटर लाइन की हाइट जो है 1000 mm दिया गया है

ट्रैवल पाइप डाइमेंशन निकालने का फार्मूला

√( 600^²+3000^² = 3059

√ (3059^²+1000^² = 3218 ट्रैवल पाइप डाइमेंशन

रिजल्टेड डिग्री फार्मूला  Resulted Degree Formula

cos‾1(  inverse

cos‾1( 3000 ÷ 3218 = 21.2° Resulted Degree

The distance from pipe 1 face to pipe 2 face is given as 3000 mm

Horizontal Rolling Dimension

The offset distance from pipe 1 center line to pipe 2 center line is given as 600 mm

Vertical Rolling Dimension

The height of pipe to center line from pipe one center line which is 1000 mm is given

Formula for finding travel pipe dimensions

( 600^²+3000^² = 3059

(3059^²+1000^² = 3218 Travel Pipe Dimension

पाइप रोलिंग डिग्री कैलकुलेशन फॉर्मूला

Pipe Rolling Degree Calculation Formula

वर्टिकल डिग्री फार्मूला

vertical degree formula

Pipe 1  tan inverse  tan-¹( 1000÷600) = 59°

Pipe 2  tan inverse  tan-¹( 600÷1000) = 31°

Pipe 1 पाइप वन साइड सेंटर से अप के तरफ रोलिंग  टू एमएम कन्वर्ट

Pipe CF × 59° ÷ 360 =

30″ pipe CF  2394 mm

2394 × 59° ÷ 360 =  392.3 mm रोलिंग डायमंड Rolling Diamond

पाइप 2 बॉटम पोजीशन से अप के तरफ रोलिंग करने के लिए डिग्री को mm में कन्वर्ट करें

Pipe CF × 31° ÷ 360 =

30″ pipe CF  2394 mm

2394 × 31° ÷ 360 =  206.15 mm रोलिंग डायमंड Rolling Diamond

3218 + 142.6  = 3360.6 mm ट्रैवल पाइप लेंथ travel pipe length

ट्रैवल पाइप का लेंथ लेने के लिए इस तरीका से माइटर कट बैक प्लस करना पड़ता है जो आया है डायमेंशन

जितना डिग्री में माइटर कट काटना हो उसे दूर से डिवाइड करेंगे क्योंकि दोनों पाइप में हमें माइटर डिग्री कटिंग करना होता है

To take the length of the travel pipe, in this way the miter cut back has to be done plus the dimension that has come.

The degree to which the miter cut is to be cut, we will divide it from a distance because in both the pipes we have to do the meter degree cutting.

21.2° ÷ 2 = 10.6° degree

tan( 10.6 ) × 762 = 142.6

142.6 ÷ 2 = 71.3 mm cut back

3218 + 142.6  = 3360.6 mm ट्रैवल पाइप लेंथ travel pipe length

ट्रैवल पाइप में दोनों साइड माइटर कटिंग के लिए

71.3 mm कट बैक डायमेंशन

माइटर कटिंग मार्किंग करने के लिए माइटर कट जो कट बैक आया है उसे दो से डिवाइड करेंगे और उसके बाद मार्किंग करेंगे नीचे फिगर में दिया गया है किस तरीका से मार्किंग करना है

For both side miter cutting in travel pipe

60 cut back dimensions

To mark the miter cutting, the miter cut which has come back, will divide it by two and then mark it, which is given in the figure below, how to do the marking.

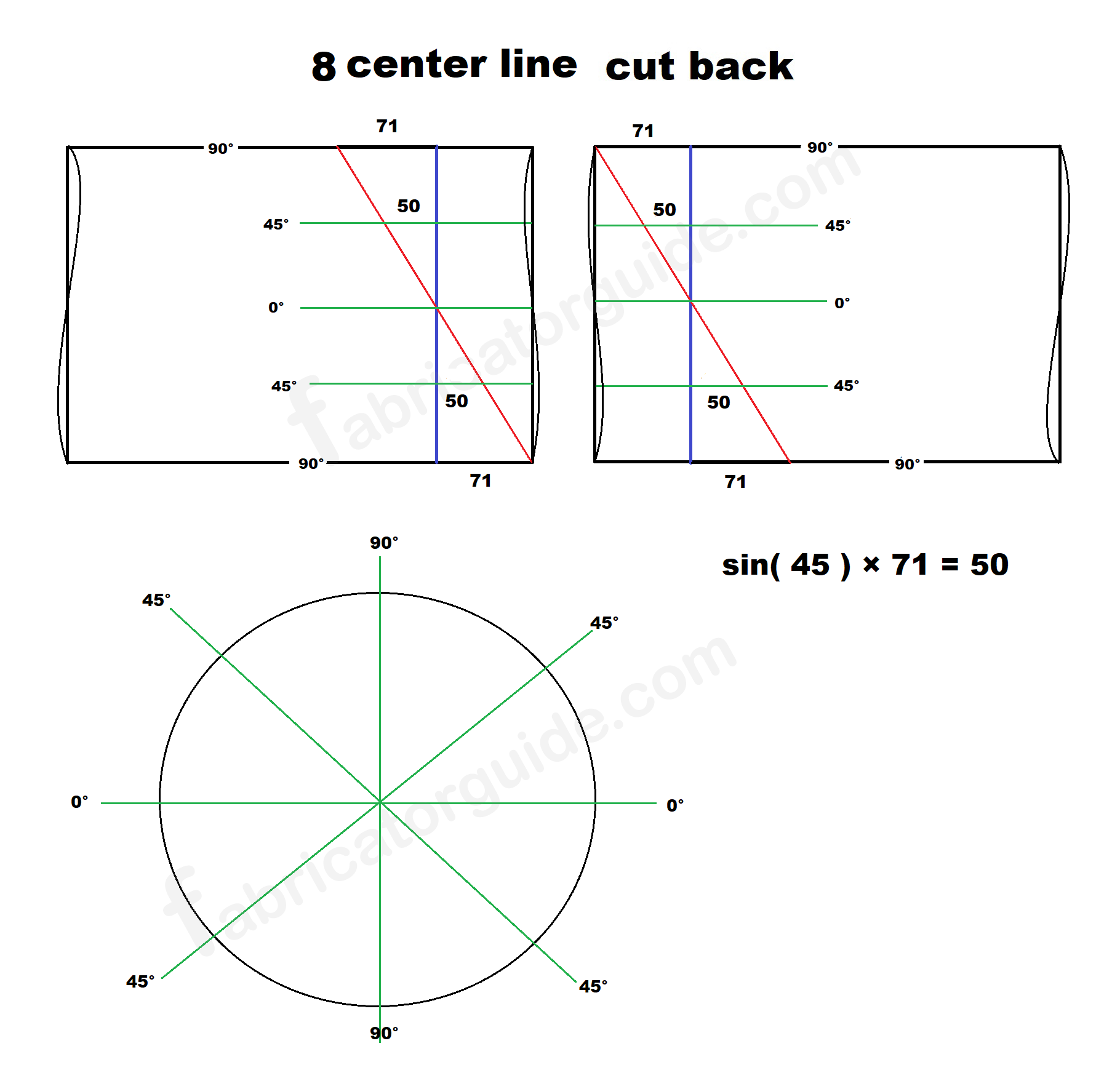

माइटर कट मार्किंग करने का तरीका 8 सेंटर लाइन और 16 सेंटर लाइन में

Method of marking miter cut in 8 center line and 16 center line

Pipe OD 762 mm

miter degree 21.2° ÷ 2 = 10.6°

tan( 10.6 ) × 762 = 142.6

142.6 ÷ 2 = 71.3 mm cut back

Sin( 22.5 ) × 71 = 27 mm

Sin( 45) × 71 = 50 mm

Sin( 67.5) × 71 = 65 mm

पाइप के ऊपर माइटर कटिंग मार्किंग कैसे करते हैं इसके ऊपर बहुत सारा वीडियो में बना चुका हूं वह आप देख सकते हैं हमारे यूट्यूब चैनल पर

I have made a lot of videos on how to do miter cutting marking on the pipe, you can see it on our youtube channel

https://www.youtube.com/watch?v=9hE_gWKIA5k&list=PLrfkFSaerj2e7uf3Bhd_EjF5Q60fOrVo6
