Miter cut elbow formula any degree | 90 degree Miter cut pipe bend formula
Miter cut pipe bend formula 2 cut 3 cut 4 cut 5 cut 6 cut,
Miter cut elbow formula any degree,
Pipe miter cut formula,
How to make pipe miter bend with formula,
Miter cut pipe bend marking 4 center line,
Miter cut pipe bend marking 8 center line,
90 degree Miter cut pipe bend formula,
Miter cut pipe bend formula 5 cut piece
5 middle piece
2 Side piece
Miter cut elbow formula any degree any cut
Pipe CF × Degree ÷ 360 ) × 2 × Cut
ऊपर दिए गए चित्र में 4 इंच पाइप का मार्किंग करके दिखाया गया है
आपको जितना डिग्री में बनाना हो उतना डिग्री आप ले सकते हैं जिस तरह से इसमें बताया गया है
और आप कितना कट पीस में बनाना चाहते हैं उतना कटपीस मे बना सकते हैं
CF × डिग्री ÷ डिवाइड 360 × 2 × कट जैसे 2 कट या 3 कट या 4 कट 5 6 7 8 9 10
आप अगर 4 कट में बना रहे हैं तो 5 पीस तैयार होगा
दो साइड पीस और बाकी सब मिडिल पीस रहेगा
और साइड पीस के लिए मिडिल पीस डाइमेंशन को 2 से डिवाइड कर देना है
C का मतलब सेंटर
T का मतलब टॉप

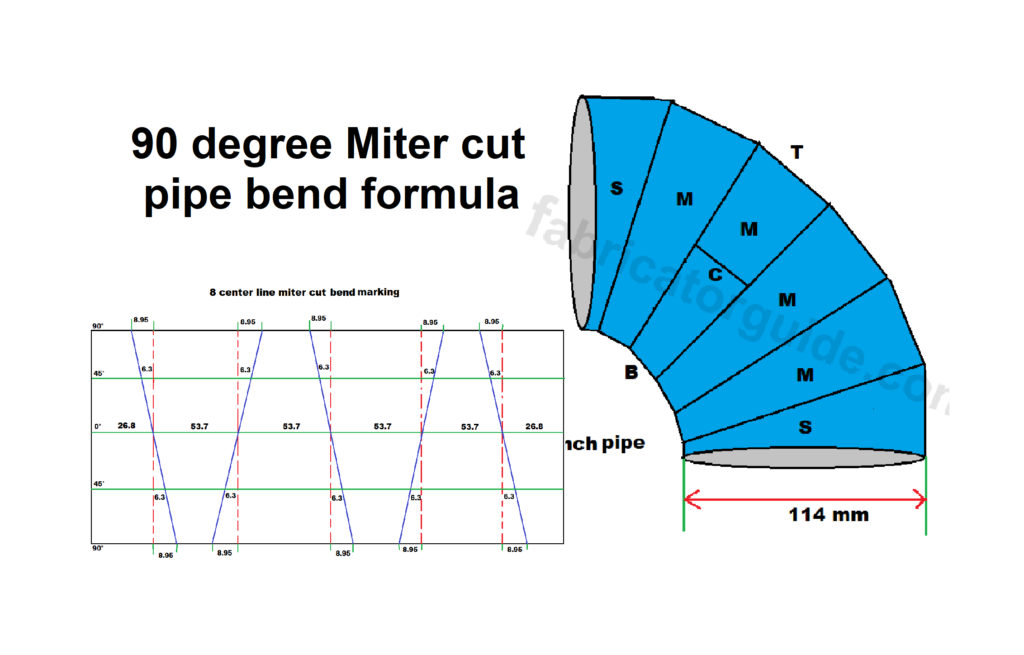

In the above picture, marking of 4 inch pipe is shown
You can take as many degrees as you want to make it, as it is mentioned here
CF × degree ÷ divide 360 × 2 × cut
And you can make as many cut pieces as you want in the cut piece
As it is shown here, you can change the cut piece there
CF × degree ÷ divide 360 × 2 × cut like 2 cut or 3 cut or 4 cut 5 6 7 8 9 10
If you are making it in 4 cuts then 5 pieces will be ready
And if you are making it in 5 cuts then 6 pieces will be ready
And if you are making it in 7 cuts then 8 pieces will be ready
Two side pieces and the rest will be middle pieces
And for side pieces, the middle piece dimension has to be divided by 2
B for bottom
C for center
T for top
M for middle piece
S for side piece
90 degree Miter band 5 cut 6 piece marking calculation 4 inch pipe
4 center line marking formula
4 inch pipe OD 114 mm
4 inch pipe CF 358 mm
CF × डिग्री ÷ डिवाइड 360 × 2 × कट
358 × 90 = 32220
360 × 2 × 5 cut = 3600
32220 ÷ 3600 = 8.95 mm
8.95 mm miter cut back
8.95 × 6 = 53.7 mm middle piece
53.7 ÷ 2 = 26.85 mm Side piece
शॉर्ट रेडियस माइटर कट बैंड बनाने के लिए 4 से गुना करें
स्टैंडर्ड रेडियस माइटर कट बैंड बनाने के लिए 6 से गुना करें
लॉन्ग रेडियस माइटर कट बैंड बनाने के लिए 8 से गुना करें
To make a short radius miter cut bend, multiply by 4
To make a standard radius miter cut band, multiply by 6
To make a long radius miter cut bend, multiply by 8
358 × 90 = 32220
360 × 2 × 5 cut = 3600
32220 ÷ 3600 = 8.95 mm
8.95 mm miter cut back
Sin( 45 ) × 8.95 = 6.3 mm cut back 45 degree center line marking
Thanks for visiting my website
