How to cut Readymade elbow cutting formula any degree
Piping elbow any degree cutting formula

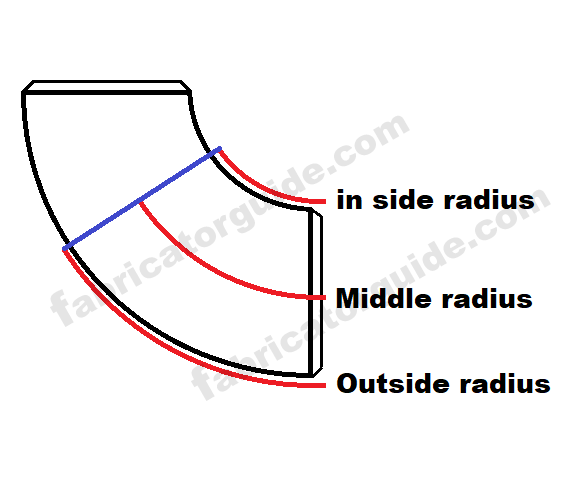

How to find radius piping elbow of in side radius  out side radius  and middle radius
रेडिमेंट पाइप एल्बो को कोई भी डिग्री में काटने का फार्मूला बताया गया है यह पोस्ट में
कोई भी पाइपिंग रेडिमेंट एल्बो है उसे आप किसी अन्य डिग्री में काटना चाहते हैं तो बिल्कुल आसान तरीका से काट सकते हैं फॉर्मूला के जरिए
और एक सॉफ्टवेयर के बारे में बताया गया है नीचे वीडियो में वही तरीका यूज़ कर सकते हैं
नहीं तो नीचे दो तरह का फार्मूला भी बताया गया है किस तरीका से रेडीमेंट एल्बम को किसी भी डिग्री में कटिंग करें

The formula to cut Readymade elbow cutting formula piping elbow in any degree

Any piping radius is elbow, if you want to cut it in any other degree, then you can cut it in a very easy way through the formula

And one software has been told, you can use the same method in the video below.

Otherwise, two types of formula have also been mentioned below, how to cut the readymade album in any degree.

Readymade elbow cutting formula any degree

यह पहला फार्मूला है

एल्बो के ऊपर मिडिल सेंटर लाइन का मार्किंग फार्मूला

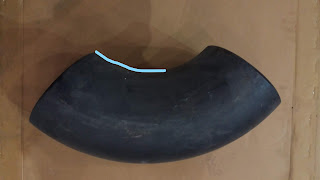

Marking formula for middle center line above elbow

formula elbow center × 2 × 3.142 × degree ÷ 360 middle radius marking

How to cutting pipe elbow any degree with formula

एल्बो का आउटसाइड मार्किंग करने का फार्मूला

elbow out side radius marking formula

formula  elbow center × 2 + elbow OD × 3.142 × degree ÷ 360out side radius marking

एल्बो का इनसाइड में मार्किंग का फार्मूला

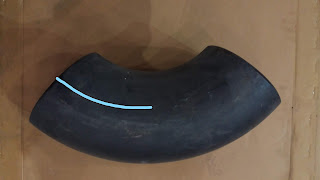

elbow in side radius marking formula

theory  elbow center × 2 – elbow OD × 3.142 × degree ÷ 360 = in side radius marking

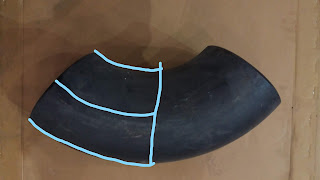

इस तरीका से चारों साइड लाइन मार्किंग करने के बाद राउंडिंग मार्किंग करके एल्बो को कटिंग कर सकते हैं कोई भी डिग्री में

In this way, after marking all the four side lines, you can cut the elbow by rounding marking in any degree

formula 2
यह दूसरा फार्मूला है

How to cutting pipe elbow any degree with formula

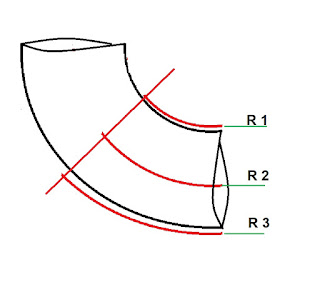

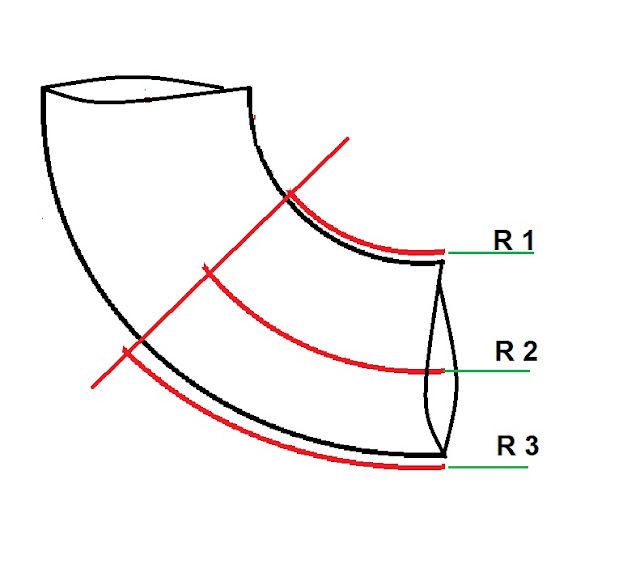

R 1 = radius marking  1
R 2 = radius marking  2
R 3 =  radius marking 3
EC = elbow center
OD = out to out side elbow diameter
R 2 = radius marking Both side formula
E  C  meaning  E for elbow and C for center = elbow center
(R 1) –  tan×1 × (EC – 1/2 OD) × degree = answer
(R 2) –  tan×1 × EC …  × degree = answer
(R 3) –  tan×1 ×( EC + 1/2 OD ) × degree = answer
मान लीजिए 8 इंच का एल्बम है 90 डिग्री का और उसे 45 डिग्री में कटिंग करना है तो कैसे करेंगे

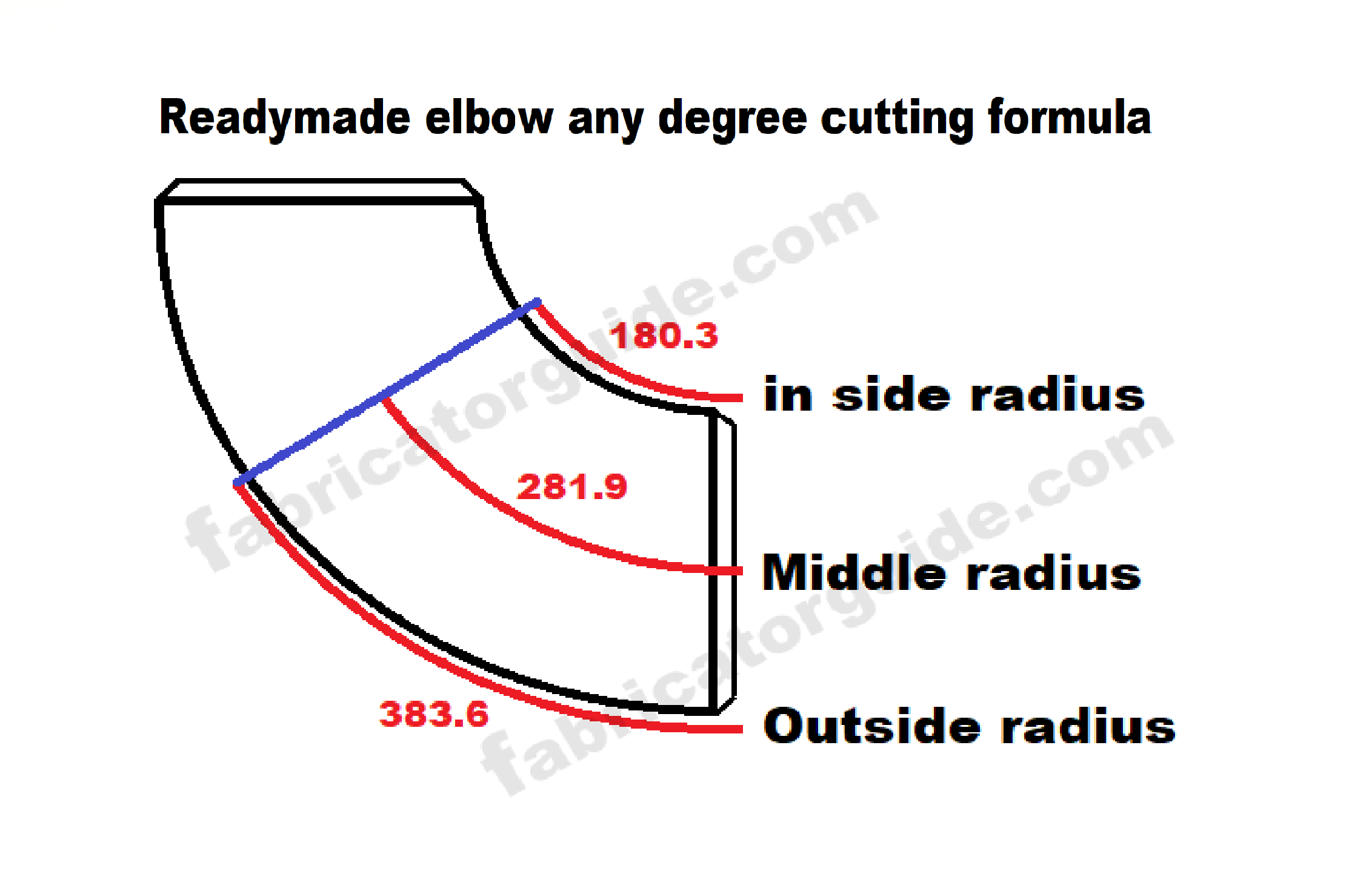

example   8″ inch elbow
90° degree 8″ elbow center  L R  304.8 mm
8″ elbow OD 219.8 mm
 90° degree  to cutting 53° degree
tan×1 = 0.0174550649
EC 304.8 – 109.9 = 194.9
EC 304.8 + 109.9 = 414.7

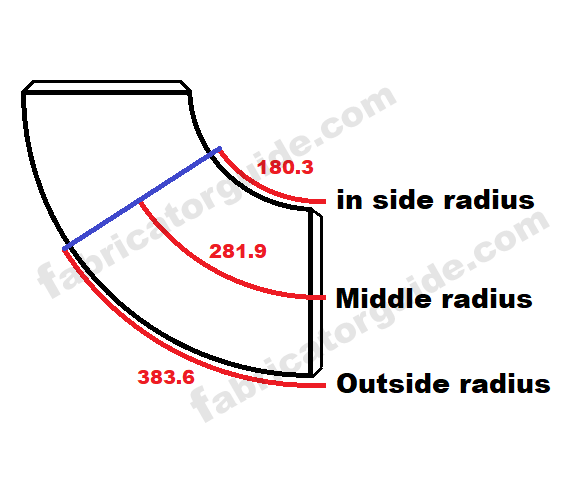

(R 1)  tan×1 = 0.0174550649 × 194.9 × 53 = 180 mm
(R 2) – tan×1 = 0.0174550649 × 304.8 × 53 = 281.9 mm
(R 3) –  tan×1 = 0.0174550649 × 414.7 × 53 = 383.6 mm
Piping Elbow radius formula
