Elbow degree calculation of double rolling isometric pipe drawing
how to find elbow degree of double rolling pipe drawing
√( 982^2 + 51^2 = 983 mm
√( 815^2 + 983^2 = 1277 mm
√( 815^2 + 982^2 = 1276 mm
tan-1( 983 ÷ 815 = 50.3°
tan-1( 44 ÷ 248 = 10°
tan-1( 44 ÷ 248 = 80°
50.3° – 10° = 40.3° elbow degree
यह आइसोमेट्रिक पाइप ड्राइंग को देखना शुरू करेंगे नीचे से
सबसे पहले एक छोटा सा पाइप लगा हुआ है उसके बाद एक एल्बो लगा हुआ है और वहीं से लाइन डबल रोलिंग में जा रहा है
एल्बो के सेंटर से लाइन का डायरेक्शन देखना शुरू करेंगे
एल्बो के सेंटर से जो नॉर्थ के तरफ छोटा सा लाइन है
उसका डायरेक्शन दे रहा है वेस्ट से नॉर्थ की तरफ 80 डिग्री रोलिंग
अगर आप उल्टा डायरेक्शन देखते हैं तो साउथ से ईस्ट की तरफ रोलिंग 10 डिग्री लाइन जा रहा है
अब हम देखेंगे डबल रोलिंग वाला डायरेक्शन
साउथ डायरेक्शन से ईस्ट डायरेक्शन में रोलिंग 50.3° और उसके बाद ऊपर के तरफ रोलिंग 2.3°
2.3 डिग्री अगर ऊपर की तरफ रोलिंग नहीं होता तो वहां पर 90 डिग्री का एल्बो होता
90 डिग्री में 2.3 डिग्री – होने के कारण 87.7 डिग्री का एल्बो लगाकर ऊपर की तरफ लाइन जा रहा है
उसके बाद एक टी लगाकर ब्रांच निकल रहा है जिसका डायरेक्शन आगे साइड से दिया गया है
साउथ डायरेक्शन से वेस्ट डायरेक्शन में रोलिंग हो रहा है 57°
टी लगाकर जो लाइन निकला हुआ हैउसका अगर हम उल्टा डायरेक्शन देखेंगे
ईस्ट डायरेक्शन में जाकर नॉर्थ डायरेक्शन में रोलिंग हुआ है और वह भी 33 या 34 डिग्री में रहेगा
उसके बाद ऊपर की तरफ लाइन जा रहा है और वहां पर एक 90 डिग्री का एल्बो लगा हुआ है
सबसे टॉप में जो लाइन है उसका डायरेक्शन ईस्ट के तरफ जाकर नॉर्थ की तरफ रोलिंग दिया गया है 34°
tan-1( 374 ÷ 244 = 57°
tan-1( 538 ÷ 794 = 34°

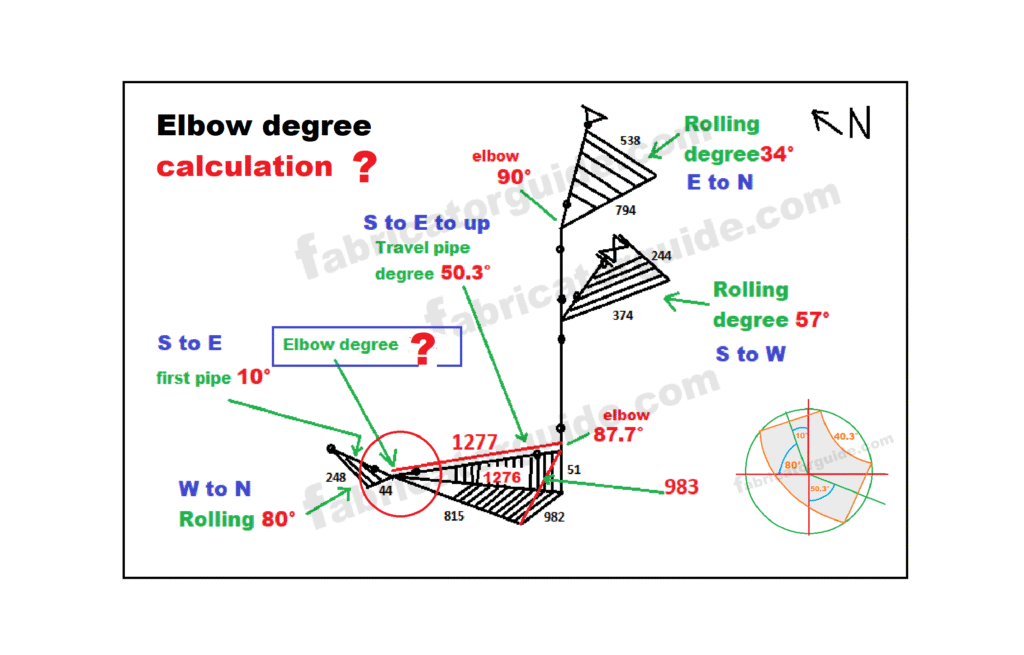

We will start looking at this isometric pipe drawing from the bottom
First of all, a small pipe is attached, after that an elbow is attached and from there the line is going in double rolling
We will start looking at the direction of the line from the center of the elbow
From the center of the elbow, the small line towards North
Its direction is giving 80 degree rolling from West to North
If you look in the opposite direction, then the 10 degree rolling line is going from South to East
Now we will see the direction of double rolling
Rolling from South direction to East direction 50.3° and after that rolling upwards 2.3°
If there was no 2.3 degree rolling upwards, then there would have been a 90 degree elbow
Because there is 2.3 degrees in 90 degrees, the line is going upwards by applying an elbow of 87.7 degrees
After that, a branch is coming out by applying a T whose direction is given from the front side
South Rolling is happening from east direction to west direction at 57°
If we see the reverse direction of the line that has come out by applying T
Rolling has happened in the north direction after going to the east direction and that too will be in 33 or 34 degrees
After that the line is going upwards and there is a 90 degree elbow there
The direction of the line that is at the top is going towards east and rolling towards north is given 34°
एल्बो का डिग्री 50.3 डिग्री से 40.3 डिग्री कैसे हो रहा है यह डिजाइन में आप देख कर समझ सकते हैं
You can understand by looking at the design how the degree of elbow is changing from 50.3 degrees to 40.3 degrees
तो यह डिजाइन में देख सकते हैं फाइनल जो एल्बो का डिग्री रहेगा वह 40.3 डिग्री रहेगा जो डबल रोलिंग में लाइन है
So you can see in this design that the final degree of elbow will be 40.3 degrees which is the line in double rolling
