ऊपर फोटो में देख सकते हैं एक पाइप रैक में एक पाइप आ रहा है.
और एक बगल में इंस्ट्रूमेंट है जिसमें एक नोज दिया गया है
पाइप को नोज के साथ डिग्री में कनेक्शन करना है टी लगाकर
डिग्री वाला पाइप का लंबाई मेजरमेंट कैसे लेंगे, और इसका कैलकुलेशन कैसे करेंगे

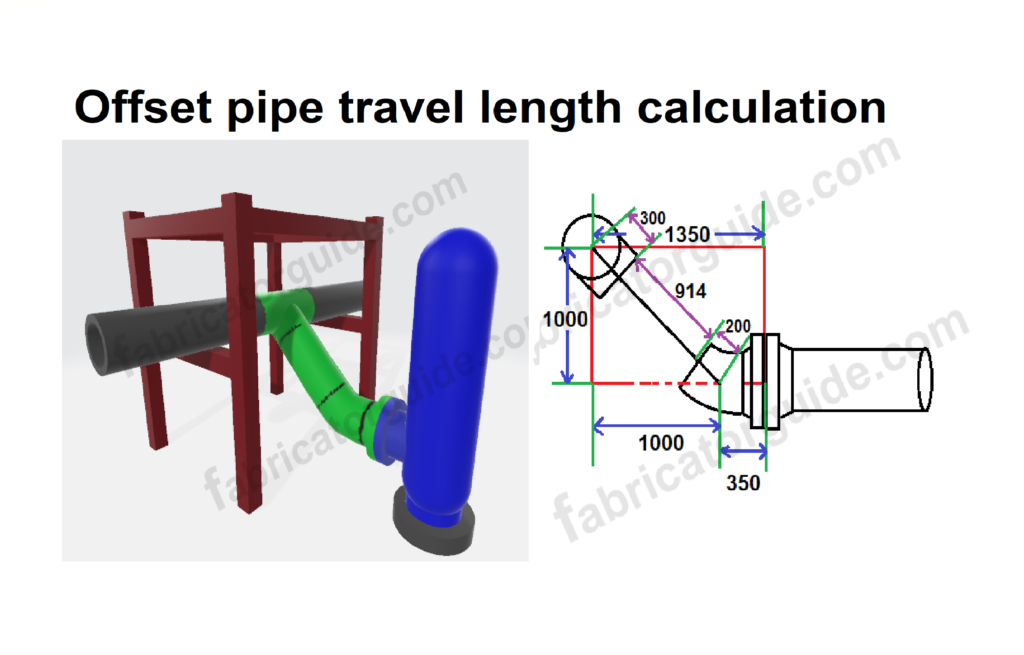

In the photo above, you can see a pipe coming in a pipe rack.
And there is an instrument next to it in which a nose is given.
The pipe has to be connected with the nose in degrees by using a tee.
How to take the length measurement of the pipe in degrees, and how to calculate it
जब पाइप फिटिंग हो जाएगा तो इस तरीका का दिखेगा जैसे यह ऊपर फोटो में दिख रहा है
इसी तरीका से पाइप को लगाना है डिग्री में
एक फ्लेंज और एक टी और एक 45 डिग्री एल्बो और एक पाइप लगेगा
When the pipe fitting is done, it will look like this as shown in the photo above
This is the way to install the pipe in degrees
It will take a flange and a tee and a 45 degree elbow and a pipe
इस तरह फ्लेंज के फेस से पाइप के सेंटर तक होरिजेंटल मेजरमेंट लेंगे प्लंप के जरिए
जैसे ऊपर दिए गए चित्र में दिखाया गया है
फ्लेंज के फेस से पाइप के सेंटर तक होरिजेंटल डाइमेंशन 1350 mm आ रहा है
In this way, horizontal measurement will be taken from the face of the flange to the center of the pipe using a plumb line
As shown in the picture above
The horizontal dimension from the face of the flange to the center of the pipe is coming to be 1350 mm
इस तरीका से फ्लेंज के सेंटर से पाइप के सेंटर तक वर्टिकल डाइमेंशन चेक करेंगे
जैसे चित्र में दिखाया गया है वाटर लेवल के जरिए
फ्लेंज के सेंटर से पाइप का सेंटर ऊंचाई डाइमेंशन कितना है
फ्लेंज के सेंटर से पाइप के सेंटर तक वर्टिकल डाइमेंशन 1000 mm आ रहा है
In this way we will check the vertical dimension from the center of the flange to the center of the pipe
As shown in the picture Using water level
What is the center height dimension of the pipe from the center of the flange
The vertical dimension from the center of the flange to the center of the pipe is coming to be 1000 mm
मेजरमेंट करने के बाद इस तरह एक पेपर पर ड्राइंग बनाएं और कैलकुलेशन करें
होरिजेंटल डाइमेंशन 1350 mm
वर्टिकल डाइमेंशन 1000 mm
फ्लेंज और 45 डिग्री का एल्बो लगाने के बादहम डिग्री का कैलकुलेशन करेंगे
फ्लैंज डाइमेंशन और एल्बो सेंटर डाइमेंशन example लिया गया है 350 mm
1350 होरिजेंटल डाइमेंशन से 350 mm माइनस करने के बाद 1000 mm डाइमेंशन बच रहा है
इस तरह एल्बो सेंटर और फ्लेंज डाइमेंशन माइनस करने के बाद,
वर्टिकल डाइमेंशन और होरिजेंटल डाइमेंशन अगर एक बराबर नहीं हो रहा है तो
एल्बो और फ्लेंज के बीच में एक पाइप का छोटा टुकड़ा लगा सकते हैं जितना डाइमेंशन बड़ा हो रहा है होरिजेंटल डाइमेंशन
लेकिन हमारे दिखाए गए चित्र में एल्बो और फ्लेंज के बीच में पाइप नहीं लगाया है
उतना ही डाइमेंशन में वर्टिकल डाइमेंशन और होरिजेंटल डाइमेंशन दोनों एक बराबर हो जा रहा है
इसीलिए यहां पर 45 डिग्री के एल्बम के जरिए हम यह फिटिंग कर सकते हैं
होरिजेंटल डाइमेंशन 1000 mm
वर्टिकल डाइमेंशन 1000 mm
tan-1( 1000 ÷ 1000 = 45°
After doing the measurement, make a drawing on a paper and do the calculations like this
Horizontal dimension 1350 mm
Vertical dimension 1000 mm
After applying flange and 45 degree elbow, we will calculate the degree
Flange dimension and elbow center dimension is taken as an example of 350 mm
After subtracting 350 mm from 1350 horizontal dimension, 1000 mm dimension is left
In this way, after subtracting elbow center and flange dimension,
If the vertical dimension and horizontal dimension are not equal then
You can put a small piece of pipe between the elbow and flange, the horizontal dimension is bigger by the same amount
But in our picture, we have not put a pipe between the elbow and flange
The vertical dimension and horizontal dimension are in the same amount Both dimensions are becoming equal
That is why we can do this fitting here using a 45 degree angle
Horizontal dimension 1000 mm
Vertical dimension 1000 mm
tan-1( 1000 ÷ 1000 = 45°
डिग्री कैलकुलेशन करने के बाद
ट्रैवल पाइप लेंथ इस तरह कैलकुलेशन करें जैसे चित्र में दिखाया गया है
After calculating the degrees, calculate the travel pipe length as shown in the figure
Example
Elbow center dimensions 200 mm
Equal TEE dimensions 300 mm
300 + 200 = 500 mm
√( 1000ײ + 1000ײ = 1.414 – 500 = 914 mm travel pipe length
इस तरह कैलकुलेशन करने के लिए कैलकुलेटर में
रूट का बटन दबाए और ब्रैकेट लगाए √(
और डाइमेंशन डाले और उसके बाद X2 का बटन दबाए
उसके बाद प्लस का बटन दबाए और डाइमेंशन डाले
और फिर से X2 बटन दबाए उसके बाद आपका ट्रैवल डाइमेंशन निकल जाएगा
तो फ्रेंड इसी तरीका से ट्रैवल पाइप लेंथ कैलकुलेशन करते हैं ज्यादा जानकारी के लिए आप हमारे यूट्यूब चैनल पर वीडियो देख सकते हैं
So friends, this is how we calculate travel pipe length. For more information, you can watch the video on our YouTube channel.
