Pipe plan drawing view and fitting’s identify,

how to find vertical pipe dimension of pipe plan drawing,

how to read piping plan drawing,

how to find direction of pipe plan drawing,

construction pipeline plan drawing elevation calculation,

पाइपिंग प्लान ड्राइंग में फिटिंग्स का पहचान कैसे करते हैं

पाइपिंग प्लान ड्राइंग में वर्टिकल पाइप का डाइमेंशन कैसे कैलकुलेशन करते हैं

अगर आप पाइप फिटर और फैब्रिकेटर और फोरमैन और सुपरवाइजर से
जॉब के लिए इंटरव्यू देने जाते हैं तो आपसे यह प्लान ड्रॉइंग के बारे में सवाल पूछा जा सकता है

If you go for a job interview for pipe fitters and fabricators and foreman and supervisor

then you may be asked this question about plan drawing

Pipe fittings name identify

how to find direction of pipe plan drawing

इंटरव्यू में आपसे सवाल पूछा जाएगा कि यह प्लान ड्रॉइंग का डायरेक्शन बताएं

और सभी फिटिंग्स का नाम बताएं

In the interview you will be asked to tell the direction of the plan drawing

and name all the fittings

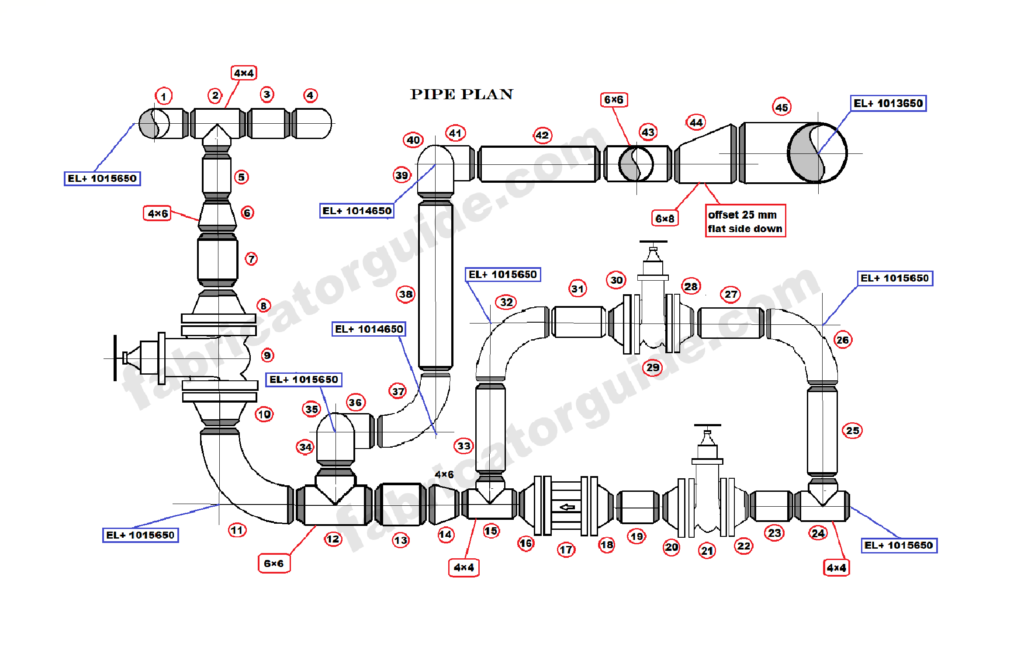

यह पाइप प्लान ड्राइंग में  पाइप और फिटिंग्स का नाम एक नंबर के जरिए लिखा गया है

In this pipe plan drawing, all the pipes and fittings are named with a number

1 – 90° elbow  4″   one face up side  and one face horizontal

2 – TEE  4″×4″    three face horizontal

3 – Pipe   4″   horizontal

4 – 90° elbow  4″  one face horizontal one face down

5 – Pipe  4″  horizontal

6 –  concentric reducer  4″×6″  horizontal

7 – Pipe  6″  horizontal

8 – WNRF flange 6″  horizontal

9 – valve  6″  horizontal

10 – WNRF flange 6″  horizontal

11 – 90° elbow  6″    horizontal

12 – TEE  6″×6″    three face horizontal

13 – Pipe  6″  horizontal

14 – concentric reducer  4″×6″  horizontal

15 – TEE  4″×4″    three face horizontal

16 – WNRF flange 4″  horizontal

17 – NRV valve horizontal

18 – WNRF flange 4″  horizontal

19 – Pipe   4″   horizontal

20 – WNRF flange 4″  horizontal

21 – valve  4″  horizontal

22 – WNRF flange 4″  horizontal

23 – Pipe   4″   horizontal

24 – TEE  4″×4″    three face horizontal

25 – Pipe   4″   horizontal

26 – 90° elbow  4″   horizontal

27 – Pipe   4″   horizontal

28 – WNRF flange 4″  horizontal

29 – valve  4″  horizontal

30 – WNRF flange 4″  horizontal

31 – Pipe   4″   horizontal

32 – 90° elbow  4″   horizontal

33 – Pipe   4″   horizontal

34 – 90° elbow  6″  one face vertical one face down

35 – Pipe  6″  vertical

36 – 90° elbow  6″  one face horizontal one face vertical

37 – 90° elbow  6″   horizontal

38 – Pipe   6″   horizontal

39 – 90° elbow  6″  one face vertical one face down

40 – Pipe  6″  vertical

41 – 90° elbow  6″  one face horizontal one face vertical

42 – Pipe   6″   horizontal

43 – TEE  6″×6″    tow face horizontal  one face up

44 – eccentric reducer  6″×8″  flat side down  offset 25 mm

45 – 90° elbow  6″  one face horizontal one face vertical

35 नंबर पाइप का डाइमेंशन कैसे पता करें

How to find the dimensions of a number 35 pipe

ड्राइंग में देख सकते हैं सभी एल्बो के ऊपर एलिवेशन लिखा गया है

You can see in the drawing that elevation is written above all the elbows

34 number elbow  elevation   EL+ 1015650

37 number elbow  elevation   EL+ 1014650

1015650 – 1014650 = 1000 mm

35 number pipe length 1000 mm

40 नंबर पाइप का डाइमेंशन कैसे पता करें

How to find the dimensions of a number 40 pipe

39 number elbow  elevation   EL+ 1014650

45 number elbow  elevation   EL+ 1013650

44 number eccentric reducer offset dimension 25 mm

इक्सेंट्रिक रिड्यूसर का ऑफसेट डाइमेंशन 25 mm एल्बो सेंटर से नीचे की तरफ डाउन हो जा रहा है

इसके वजह से पाइप का डाइमेंशन  1025 mm  हो जाएगा

The offset dimension of the eccentric reducer is going down by 25mm from the elbow center

Due to this the pipe dimension will become 1025mm

ज्यादा जानकारी के लिए अब हमारे यूट्यूब चैनल पर विकसित करें
