आयल और गैस रिफाइनरी प्लांट में पाइपिंग फ्लैंज का बोल्ट सीक्वेंस पैटर्न चार्ट के जरिए बोल्ट टाइट कैसे करते हैं
पाइपिंग फ्लैंज का जब भी हम बोल्ट टाइट करते हैं तो उसका हम आमने-सामने बोल्ट को टाइट करते हैं
यह सीक्वेंस चार्ट के जरिए बिलकुल आसानी से बोल्ट को टाइट कर सकते हैं

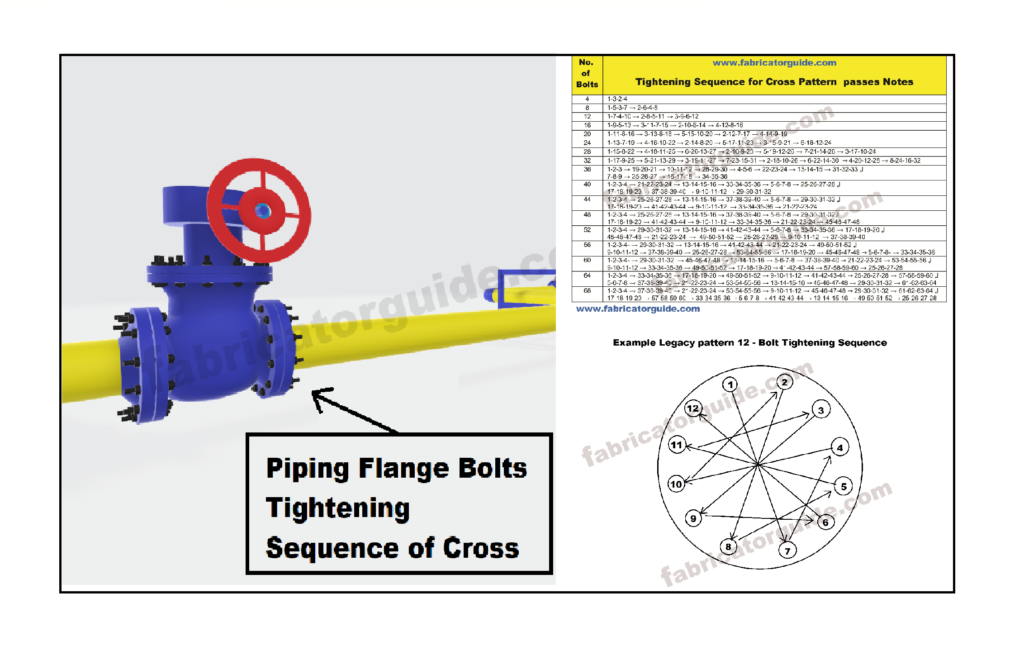

ऊपर दिए गए डिजाइन में आप देख सकते हैं किस तरीका से 12 बोल्ट का सीक्वेंस बनाया गया है और उसमें डायरेक्शन दिया गया है
अगर फ्लैंज में 4 बोल्ट दिया गया हैतो उसे इस तरह सीक्वेंस बनाना है
चारों बोल्ट के ऊपर 1 से लेकर 4 तक नंबर लिखेंगे 1 2 3 4 और उसके बाद
पहले बोल्ट टाइट करेंगे 1 नंबर और उसके बाद 3 नंबर और उसके बाद 2 नंबर और उसके बाद 4 नंबर
अगर फ्लैंज में 12 बोल्ट दिया गया हैतो उसे इस तरह सीक्वेंस बनाना है
12 बोल्ट के ऊपर 1 से लेकर 12 तक नंबर लिखेंगे 1 2 3 4 5 6 7 8 9 10 11 12 और उसके बाद
पहले बोल्ट टाइट करेंगे 1- 7- 4 -10 और उसके बाद 2 – 8 – 5 -11 और उसके बाद 3 – 9 – 6 – 11
Whenever we tighten the bolts of a piping flange, we tighten the bolts facing each other.
This sequence can be easily tightened using the chart.
In the above design, you can see how the sequence of 12 bolts has been made and the direction has been given in it.
If 4 bolts are given in the flange, then the sequence has to be made like this.
On all the four bolts, write numbers from 1 to 4. 1 2 3 4 and then
First, tighten bolt number 1, then number 3, then number 2, then number 4.
If 12 bolts are given in the flange, then the sequence has to be made like this.
On all the 12 bolts, write numbers from 1 to 12. 1 2 3 4 5 6 7 8 9 10 11 12 and then
First, tighten bolt number 1- 7- 4 -10 and then 2 – 8 – 5 -11 and then 3 – 9 – 6 – 11
तो फ्रेंड मुझे उम्मीद है कि आप समझ गए होंगे कि किस तरीका से सीक्वेंस पैटर्न चार्ट उसे करना है
So friend, I hope you have understood how to do the sequence pattern chart
Bolt Tightening Sequence chart
