Concentric reducer fabrication with plate | Concentric Reducer Layout Marking Formula
Learn to fabricate plate concentric reducer through layout.
प्लेट का कंसंट्रिक्स रिड्यूसर फैब्रिकेशन करना सीखे लेआउट के जरिए
बड़ा साइज कंसंट्रिक्स रिड्यूसर लेआउट मार्किंग फार्मूला
Large Size Concentric Reducer Layout Marking Formula
how to fabricate large size concentric reducer with plate
how to calculation code length of circle
how to calculate mid ordinate length of circle

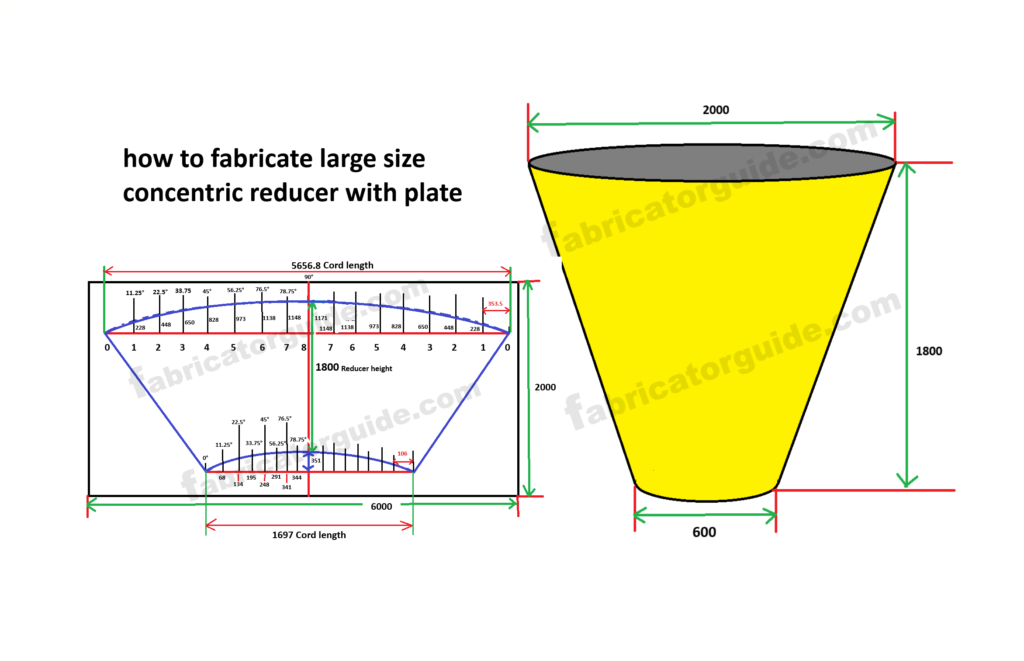

यह जो डिजाइन में देख रहे हैं कंसेट्रिक्स रिड्यूसर इसी तरीका का हमें अगर फैब्रिकेशन करना हो प्लेट के जरिए तो कैसे लेआउट मार्किंग करेंगे
The concentric reducer that you are seeing in the design, if we have to fabricate it using a plate, then how will we do the layout marking?
Concentric Reducer Bigg size OD 2000 mm
Concentric Reducer small OD 600 mm
Concentric Reducer Height 1800 mm
प्लेट के ऊपर लेआउट करने के लिए हमें कितना स्पेस होना चाहिए
How much space do we need to layout above the plate
Concentric Reducer Bigg size OD 2000 mm
2000 × 3.142 = 6284 Arc length
reducer height 1800
Bigg OD 2000
Small OD 600
2000 – 600 = 1400 ÷ 2 = 700
√( 1800^² + 700^² = 1931 mm
reducer plate length 1931
Mid ordinate length 351
1931 + 351 = 2281 layout plate dimensions
Plate dimensions 6282 × 2282
Minimum dimensions
6000 × 2300 layout plate dimensions
Concentric reducer small size OD 600 mm
600 × 3.142 = 1885.2 Arc length
Arc length 1885.2 × 4 = CF 7540.8 dimension
CF full degree 360 ÷ 4 = 90° degree
अगर लेआउट 45 डिग्री में रहेगी तो ही यह फार्मूला उसे पर काम करेगा
This formula will work only if the layout is at 45 degrees.
Layout CF 7540.8 ÷ 3.142 = 2400 OD
2400 ÷ 2 = Radius 1200 mm
Cord length calculation
Sin( 45 ) × 1200 × 2 = 1697 Cord length
1697 ÷ 2 = 848.5
Mid ordinate length calculation
√( 1200^² – 848.5^² = 848.5
1200 – 848.5 = 351.4 mid ordinate length
प्लेट के ऊपर इस तरह डाइमेंशन मार्किंग करें
Make dimension marking on the plate like this
This formula will work only if the layout is at 45 degrees.
Concentric reducer Bigg size OD 2000 mm
2000 × 3.142 = 6284 Arc length
6284 × 4 = 25136 layout CF dimension
25136 CF full degree 360 ÷ 4 = 90° radius degree
90 ÷ 2 = 45° degree
25136 ÷ 3.142 = 8000 Layout OD dimensions
8000 ÷ 2 = 4000 mm layout radius length
Cord length calculation
Sin( 45 ) × 4000 × 2 = 5656.8 Cord length
5656.8 ÷ 2 = 2828.4
Mid ordinate length calculation
√( 4000^² – 2828.4^² = 2828.4
4000 – 2828.4 = 1171 mm mid ordinate length
लेआउट के ऊपर इस तरीका से डाइमेंशन मार्किंग करें जैसे यह डिजाइन में दिखाया गया है
Mark dimensions on the layout as shown in the design
स्मॉल साइज रेडियस कोर्ड लेंथ 1697 मार्किंग करने के बाद ऑर्डिनेंट लेंथ 351 मार्किंग करें
ऑर्डिनेट लेंथ 351 के ऊपर से रिड्यूसर का ऊंचाई डाइमेंशन 1931 mm मार्किंग करें
उसके बाद ऊपर से नीचे के तरफ मिडिल ऑर्डिनेट लेंथ 1171 मार्किंग करें
After marking small size radius chord length 1697 mark ordinal length 351
Mark the reducer height dimension 1931 mm from the top of the ordinate length 351
After that mark the middle ordinate length 1171 from top to down side
उसके बाद जितने सेंटर लाइन में मार्किंग करना हो उतने से डिवाइड करें
ऊपर वाला लेआउट
Bigg size dia up side layout
2828.4 ÷ 8 center line = 353.5 distance from one center line to another
एक सेंटर लाइन से दूसरे सेंटर लाइन की दूरी 353.5
353.5 एम की दूरी पर 8 सेंटर लाइन मार्किंग करें दोनों साइड
नीचे वाला लेआउट स्मॉल dia सेंटर लाइन डाइमेंशन
848.5 ÷ 8 center line = 106 center line to center line dimensions
सभी सेंटर लाइन का डिग्री कैलकुलेशन करें
Calculate degree of all center lines
लेआउट का बीच वाला जो सेंटर लाइन है वह 90 डिग्री के पोजीशन पर रहता है
The center line of the layout remains at a 90 degree position
90° ÷ 8 = 11.25°
11.25° center line 1
11.25° × 2 = 22.5° center line 2
11.25° × 3 = 33.75° center line 3
11.25° × 4 = 45° center line 4
11.25° × 5 = 56.25° center line 5
11.25° × 6 = 76.5° center line 6
11.25° × 7 = 78.75° center line 7
11.25° × 8 = 90° center line 8
सभी सेंटर लाइन का कट बैक निकालने के लिए कैलकुलेशन करें
Small bore dia layout
Calculate all center line cut backs
Mid ordinate length 351
Sin( 11.25 ) × 351 = 68
Sin( 22.5 ) × 351 = 134
Sin( 33.75 ) × 351 = 195
Sin( 45 ) × 351 = 248
Sin( 56.25 ) × 351 = 291
Sin( 76.5 ) × 351 = 341
Sin( 78.75 ) × 351 = 344
Bigg bore dia layout up side cut back calculation
Mid ordinate length 1171 cut back center line 8
Sin( 11.25 ) × 1171 = 228 cut back center line 1
Sin( 22.5 ) × 1171 = 448 cut back center line 2
Sin( 33.75 ) × 1171 = 650 cut back center line 3
Sin( 45 ) × 1171 = 828 cut back center line 4
Sin( 56.25 ) × 1171 = 973 cut back center line 5
Sin( 76.5 ) × 1171 = 1138 cut back center line 6
Sin( 78.75 ) × 1171 = 1148 cut back center line 7
1171 cut back center line 8
इस तरह कट बैक मार्किंग करने के बाद सभी सेंटर लाइन पर रेडियस मार्किंग एक पट्टी के जरिए करते जाना है
After doing cut back marking in this way, radius marking has to be done on all the center lines through a strip.
और दोनों कॉर्नर का लाइन एक साथ मिला देना है
And the lines of both the corners have to be joined together.
तो फ्रेंड या फार्मूला कैसा काम कर रहा है सही है या नहीं है हमें कमेंट करके जरूर बताएं
So how is your friend or formula working, whether it is correct or not, please tell us by commenting.
