How to offset pipe fitting | Offset pipe degree calculation formula
How to offset pipe fitting
offset pipe degree calculation
Offset pipe degree calculation formula
how to calculation pipe length in offset rolling pipe
एक डायरेक्शन से दूसरे डायरेक्शन में पाइप कैसे ले जाएं डिग्री में
How to move a pipe from one direction to another in degrees
how to minus elbow Centre in offset pipe fitting
45 degree offset pipe fabrication process
A पाइप और B पाइप को दोनों एक साथ जोड़ना है
लेकिन बीच में दो पाइप आ गया है तो इसे हम कैसे जोड़ेंगे
A पाइप और B पाइप को ऑफसेट मारकर जॉइंट करेंगे
A pipe and B pipe have to be joined together.
But there are two pipes in between, so how will we connect them?
A pipe and B pipe will be joined by hitting the offset.
A पाइप और B पाइप के बीच का जो दूरी है 1200 mm है
The distance between A pipe and B pipe is 1200 mm

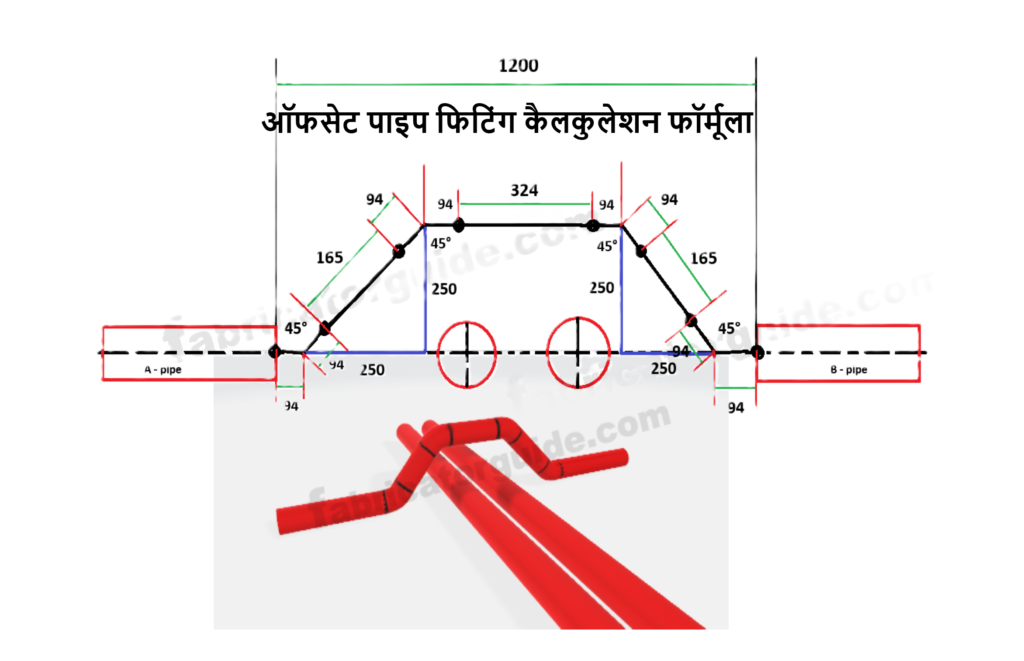

तो फ्रेंड देख सकते हैं ड्राइंग में किस तरह से डिजाइन बनाया गया हैऔर किस तरह से कैलकुलेशन किया गया है
So friends can see how the design has been made in the drawing and how the calculations have been done.
Pipe size 6″ inch
6″ inch 45° elbow center 94 MM
पाइप के सेंटर से 250 mm पाइप को ऊपर साइड में ऑफसेट किया गया है
250 / 250 का ट्रायंगल डाइमेंशन लिया गया है
45 degree elbow center 94 + 94 = 188
√( 250^² + 250^² = 353 – 188 = 165 MM degree pipe dimension
कैलकुलेटर में x2 बटन दबाए इस तरह रूट कैलकुलेशन करने के लिए
To calculate the root, press the x2 button in the calculator.
94 + 94 + 94 + 94 + 250 + 250 = 876
1200 – 876 = 324 MM middle pipe dimensions
