pipe fitter interview question of meter pipe band | miter elbow formula

pipe fitter fabricator interview question of meter pipe band

how to calculation meter band dimension of outside dimension and inside dimension

पाइप फिटर और फैब्रिकेटर से इंटरव्यू में माइटर बैंड के बारे में इस तरह का सवाल पूछा जा सकता है

माइटर बैंड मिडिल पीस आउटसाइड डायमेंशन और इनसाइड डायमेंशन का कैलकुलेशन कैसे करेंगे

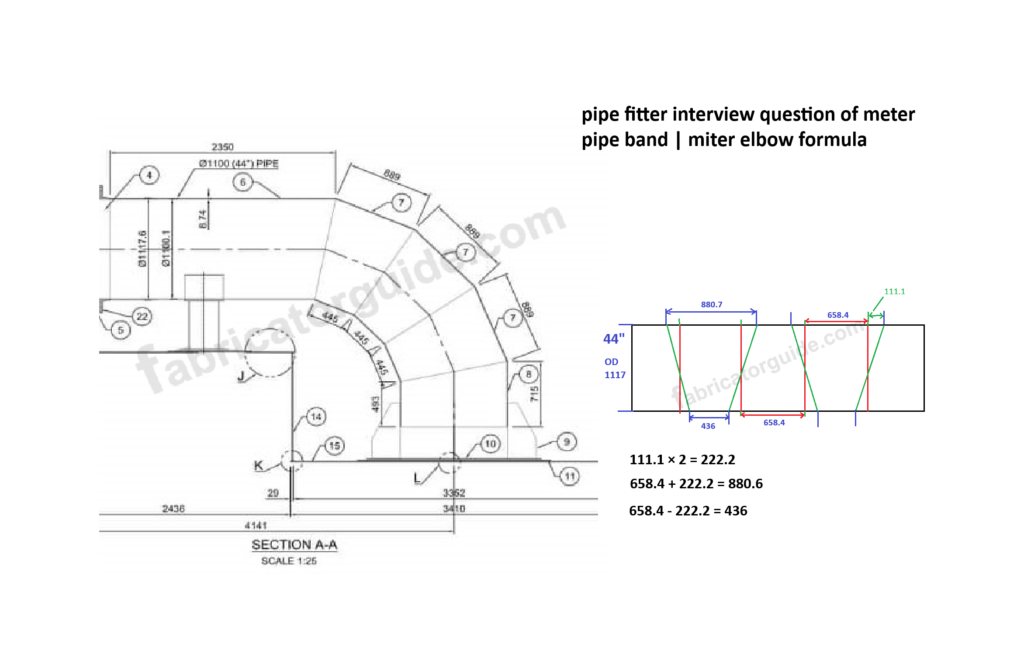

यह 4 कट में माइटर बैंड बनाया गया है जिसमें 3 मिडिल पीस दिया गया है

मिडिल पीस आउटसाइड डाइमेंशन 889 mm दिया गया है

और मिडिल पीस इनसाइड डायमेंशन 445 mm दिया गया है

तो इंटरव्यू में अगर आपसे कोई क्वेश्चन करता है कि इस तरह का हम डायमेंशन कैसे निकालेंगे

This miter band is made in 4 cuts with 3 middle pieces

Middle piece outside dimension is given as 889 mm

And the middle piece inside dimension is given as 445 mm

So if someone asks you a question in the interview, how will we find out such a dimension?

Formula

44 inch pipe

Pipe OD 1117.6  × 3.142 = 3511.49

Pipe CF 3511.49 × 90 = 316034.9

Full degree 360 × 2 × 4 cut = 2880

316034.9 ÷ 2880 = 109.7

109.7 × 6 = 658.4

90 ÷ 4 cut = 22.5° ÷ 2 = 11.25° degree

tan( 11.25 ) × 1117.6 = 222.3 ÷ 2 = 111.1 cut back

111.1 × 2 = 222.2 + 658.4 = 880.6 middle piece out side dimensions

111.1 × 2 = 222.2 – 658.4 = 436.2 middle piece in side dimensions

तो फ्रेंड यह फार्मूला के जरिए कैलकुलेशन करने पर सिर्फ 9 एमएम का डिफरेंस आ रहा है लेकिन इससे कोई प्रॉब्लम नहीं होगा

माइटर बैंड 90 डिग्री का जब बनाएंगे उसमें कोई भी प्रॉब्लम नहीं आएगा बिल्कुल 90 डिग्री ही बनेगा

So friend, after calculating through this formula, there is a difference of only 9 mm but this will not cause any problem

When you make a miter band of 90 degrees, there will be no problem, it will be exactly 90 degrees
