How to find pipe dimensions of lateral pipe branch

How to calculation pipe length for 45 degree lateral branch

Lateral pipe branch pipe length calculation

How to marking lateral pipe branch with pdf chart

यह आइसोमेट्रिक पाइप ड्राइंग में लेटरल पाइप ब्रांच का डिजाइन दिखाया गया है

इस तरह अगर आपको लेटरल ब्रांच लगाना हो किसी भी डिग्री में हमारे पीडीएफ चार्ट के जरिए तो

कैसे मार्किंग करेंगे और पाइप का डाइमेंशन कितना लेंगे यही बताया गया है

पाइप डाइमेंशन 10″  हैडर पाइप  8″ ब्रांच पाइप

यह ड्राइंग में लेटरल ब्रांच 45 डिग्री में लगाया गया है

लेटरल ब्रांच पाइप का डाइमेंशन हैडर पाइप के सेंटर से एल्बो के ज्वाइंट तक 1037 mm लिया गया है

पीडीएफ चार्ट के जरिए मार्किंग करने के लिए ब्रांच पाइप का लंबाई कितना लेंगे

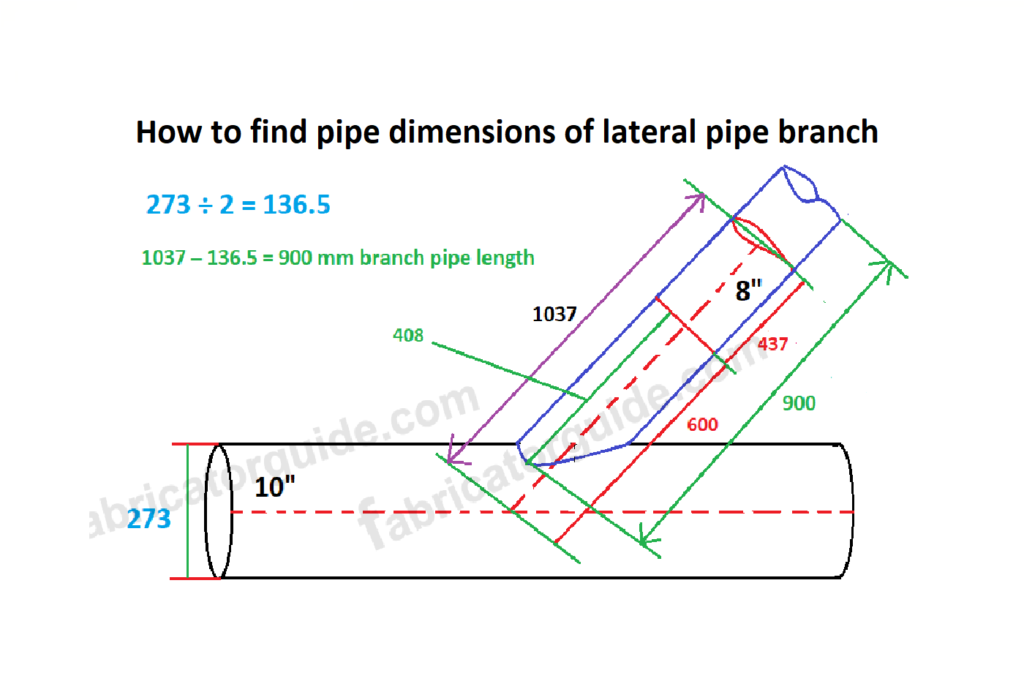

This isometric pipe drawing shows the design of a lateral pipe branch

In this way, if you want to apply lateral branch in any degree, then through our PDF chart

It has been told how to mark and how much will be the dimension of the pipe.

Pipe Dimensions 10″ Header Pipe 8″ Branch Pipe

It is mounted in the lateral branch 45 degree in the drawing

Dimension of lateral branch pipe is taken as 1037 mm from center of header pipe to elbow joint

How much length of branch pipe will be taken for marking through pdf chart

यह चार्ट में देख सकते हैं जो मार्किंग किया गया है 8 इंच और 10 इंच डायमेंशन कट बैक चार्ट

और यह 16 सेंटर लाइन में है इसके जरिए हम कैसे मार्किंग करेंगे

It can be seen in the chart that marking is done 8 inch and 10 inch dimension cut back chart

and this 16 is in the center line how do we mark through this

अब आप यह ड्राइंग में देख सकते हैं किस तरह डिजाइन बनाया गया है और किस तरह कैलकुलेशन किया गया है

बिल्कुल आसान कैलकुलेशन है ब्रांच पाइप का डाइमेंशन लेना

आइसोमेट्रिक पाइप ड्राइंग में ब्रांच पाइप का जितना डायमेंशन दिया गया है हैडर पाइप का हाफ OD माइनस कर देना है

जैसे हैडर पाइप के सेंटर से ब्रांच पाइप का डायमेंशन 1037 दिया गया है

हैडर पाइप 10″  OD 273 ÷ 2 = 136.5

1037 – 136.5 = 900 mm ब्रांच पाइप का डायमेंशन

Now you can see in the drawing how the design is made and how the calculation is done.

Very easy calculation is to take the dimension of the branch pipe

In the isometric pipe drawing, the dimension given for the branch pipe is to be minus half the OD of the header pipe.

For example, the dimension of the branch pipe from the center of the header pipe is given as 1037.

Header Pipe 10″ OD 273 ÷ 2 = 136.5

1037 – 136.5 = 900 mm branch pipe dimension

उसके बाद हम इस तरह मार्किंग करेंगे जैसे यह ड्राइंग में दिखाया गया है पीडीएफ चार्ट के जरिए

पीडीएफ चार्ट में देखेंगे सबसे लॉन्ग डायमेंशन कितना दिया गया है उतना ही दूरी पर एक राउंड  मार्किंग करेंगे

जैसे 8 बाय 10 इंच 45 डिग्री लेटरल ब्रांच बनाने के लिए 408 mm सबसे लॉन्ग डायमेंशन दिया गया है

और जितने सेंटर लाइन में कटबैक दिया गया है उतना सेंटर लाइन मार्किंग करेंगे और एक-एक कटबैक डायमेंशन मार्किंग करते जाएंगे

जैसे 8 बाय 10 इंच 45 डिग्री लेटरल ब्रांच बनाने के लिए 16 सेंटर लाइन में दिया गया है कटबैक

ब्रांच मार्किंग करने के बाद ब्रांच को कटिंग करेंगे और ग्राइंडिंग करेंगे

उसके बाद हैडर पाइप में चार सेंटर लाइन मार्किंग करेंगे

हैडर पाइप के ऊपर ब्रांच पाइप लगाकर हैडर पाइप के सेंटर से ब्रांच पाइप का डायमेंशन चेक करेंगे कि.

कितना डायमेंशन आ रहा है जहां तक हम राउंड  मार्किंग किए हैं

जैसे की डिजाइन में देख सकते हैं हैडर पाइप के सेंटर से ब्रांच पाइप के राउंड मार्किंग तक 600mm आ रहा है

600 डाइमेंशन में 437 एमएम प्लस कर दिया गया है तो इस तरह ब्रांच पाइप का ड्राइंग के हिसाब से डायमेंशन तैयार हो जाएगा

ड्राइंग में जितना डायमेंशन दिया गया है उससे 50 mm ज्यादा रखकर कटिंग करें फेब्रिकेशन के दौरान

जब पाइप को इरेक्शन किया जाएगा तब वह 50 mm को कटिंग करके पाइप को फिटिंग किया जाएगा

ऐसा इसलिए किया जाता है कि पाइप का फेस खराब ना हो और पाइप एलाइनमेंट करने में अगर कम पड़े तो मैनेज कर लिया जाए

After that we will do the marking as shown in the drawing through pdf chart

In the PDF chart, we will see how much the longest dimension has been given, at the same distance we will make a round marking.

For example, 408 mm is the longest dimension given to make 8 by 10 inch 45 degree lateral branch.

And as many cutbacks have been given in the center line, we will mark the center line and keep marking each cutback dimension.

Like 8 by 10 inch 45 degree lateral branch cutback given in 16 center line

After marking the branch, cutting and grinding the branch will be done.

After that four center line marking will be done in the header pipe

By placing a branch pipe on the header pipe, we will check the dimension of the branch pipe from the center of the header pipe.

how much dimension is coming as far as we have done round marking

As can be seen in the design, 600mm is coming from the center of the header pipe to the round marking of the branch pipe.

437 mm plus has been done in 600 dimension, then in this way the dimension of branch pipe will be prepared according to the drawing.

Do cutting by keeping 50 mm more than the dimension given in the drawing during fabrication

When the pipe will be erected then it will be cut to 50 mm and fitting the pipe

This is done so that the face of the pipe is not damaged and if there is less in pipe alignment, then it can be managed





लेटरल ब्रांच बैक पॉइंट डायमेंशन का कैलकुलेशन कैसे करते हैं इसके बारे में हमारे दूसरे वेबसाइट पर बताया गया है

How to calculate lateral branch back point dimension is explained on our other website

How to Calculate Lateral Pipe Branch Back Point Dimension any degree
