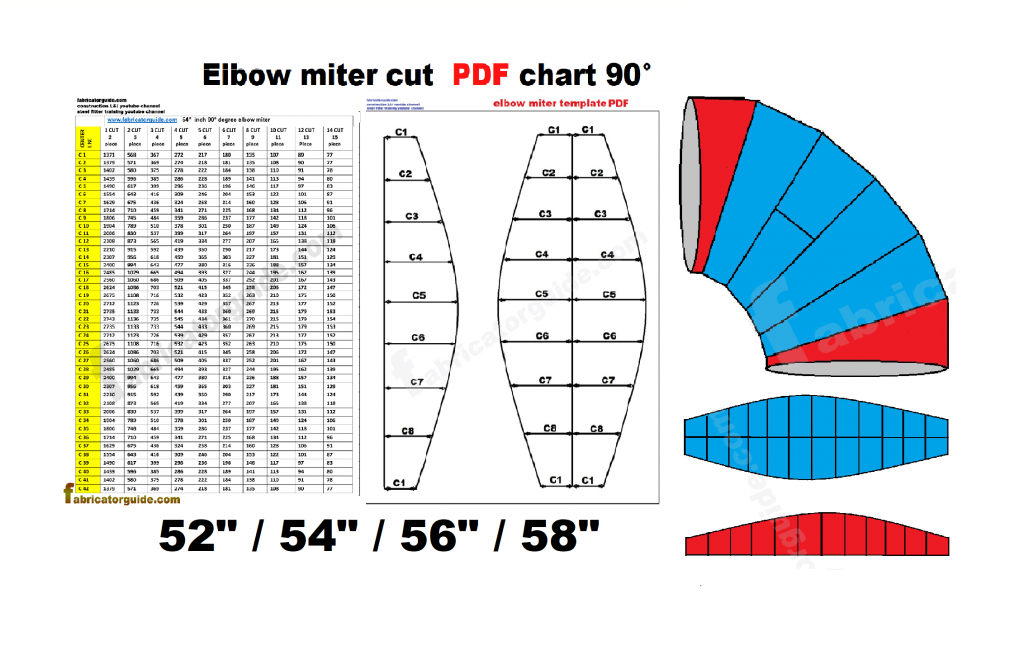

90 degree elbow miter bend with PDF chart | 52″/ 54″/ 56″/ 58″
piping Elbow miter cut with PDF chart
PDF चैट के जरिए पाइप का माईटर बैंड बनाएं
90° Degree
नीचे साइड में पीडीएफ चार्ट डाउनलोडिंग लिंक दिया गया है
Pipe thickens stranded size
Elbow degree 90°
Elbow Radius L R 1.5 D
42 center line
Pipe size. 52″
Pipe thickens stranded size
Elbow degree 90°
Elbow Radius L R 1.5 D
42 center line
Pipe size. 54″
Pipe thickens stranded size
Elbow degree 90°
Elbow Radius L R 1.5 D
42 center line
Pipe size. 56″
Pipe thickens stranded size
Elbow degree 90°
Elbow Radius L R 1.5 D
42 center line
Pipe size. 58″
miter cut marking layout
miter cut elbow demo middle piece side piece
miter cut elbow demo middle piece side piece
पाइप के ऊपर सेंटर लाइन मार्किंग करने के लिए
पाइप का CF को भाग देना होगा जितना सेंटर लाइन में मार्किंग करना है
Example
pipe CF ÷ 42 center line
साइड का पीस और बीच का पीस दोनों का मार्किंग C1 C2 C3 के जरिए करना है
अगर 1 कट में बनाते हैं तो 2 पीस होगा दो कट में बनाते हैं तो 3 पीस होगा 3 कट में बनाते हैं तो 4 पीस होगा साइड पीस और मिडिल पीस लेकर
इसी तरीका से और जितना कट में बनाना चाहेंगे उतना कट में अब बना सकते हैं जितना कट पीडीएफ चार्ट में दिया गया है
Both the side piece and the middle piece have to be marked through C1 C2 C3. If you make one cut, two pieces will be made in two cuts, three pieces will be made in three cuts, four pieces will be side piece and middle piece. With this method and as much as you want to make it in the cut, you can now make it in the cut as the cut is given in the PDF chart.
(1) C = center line
(2) 1 cut no middle piece only 2 side piece
(3) 2 cut middle piece 1 side piece 2
(4) 3 cut middle piece 2 side piece 2
(5) 4 cut middle piece 3 side piece 2
(6) 5 cut middle piece 4 side piece 2
(7) 6 cut middle piece 5 side piece 2
(8) 8 cut middle piece 6 side piece 2
(9) 10 cut middle piece 8 side piece 2
(10) 12 cut middle piece 10 side piece 2
.
