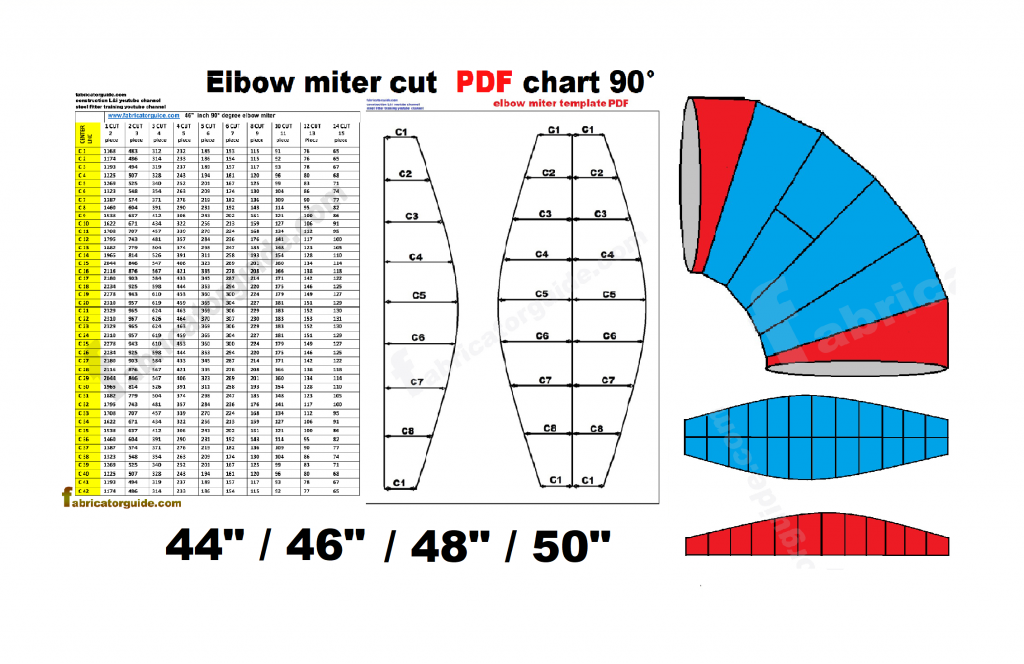

90 degree elbow miter bend with PDF chart | 44″/ 46″/ 48″/ 52″

Please share post

 piping Elbow miter cut with PDF chart

PDF चैट के जरिए पाइप का माईटर बैंड बनाएं

90° Degree

Pipe thickens stranded size

Elbow degree 90°

Elbow Radius L R  1.5 D

42 center line

Pipe size.  44″

90 degree elbow miter bend PDF chart | 44"/ 46"/ 48"/ 52"

Pipe thickens stranded size

Elbow degree 90°

Elbow Radius L R  1.5 D

42 center line

Pipe size.  46″

90 degree elbow miter bend PDF chart | 44"/ 46"/ 48"/ 52"

Pipe thickens stranded size

Elbow degree 90°

Elbow Radius L R  1.5 D

42 center line

Pipe size.  48″

Pipe thickens stranded size

Elbow degree 90°

Elbow Radius L R  1.5 D

42 center line

Pipe size.  50″

miter cut demo

पाइप के ऊपर सेंटर लाइन मार्किंग करने के लिए
पाइप का CF को भाग देना होगा जितना सेंटर लाइन में मार्किंग करना है

Example

pipe CF ÷ 16 center line

साइड का पीस और बीच का पीस दोनों का मार्किंग C1 C2 C3 के जरिए करना है

अगर एक कट में बनाते हैं तो दो पीस होगा दो कट में बनाते हैं तो तीन पीस होगा तीन कट में बनाते हैं तो चार पीस होगा साइड पीस और मिडिल पीस लेकर

इसी तरीका से और जितना कट में बनाना चाहेंगे उतना कट में अब बना सकते हैं जितना कट पीडीएफ चार्ट में दिया गया है

Both the side piece and the middle piece have to be marked through C1 C2 C3. If you make one cut, two pieces will be made in two cuts, three pieces will be made in three cuts, four pieces will be side piece and middle piece. With this method and as much as you want to make it in the cut, you can now make it in the cut as the cut is given in the PDF chart.

(1) C = center line

(2) 1 cut  no middle piece only  2 side piece

(3) 2 cut    middle piece 1     side piece 2

(4) 3 cut    middle piece 2    side piece 2

(5) 4 cut    middle piece 3    side piece 2

(6) 5 cut    middle piece 4    side piece 2

(7) 6 cut    middle piece 5    side piece 2

(8) 8 cut    middle piece 6    side piece 2

(9) 10 cut  middle piece 8    side piece 2

(10) 12 cut  middle piece 10  side piece 2
