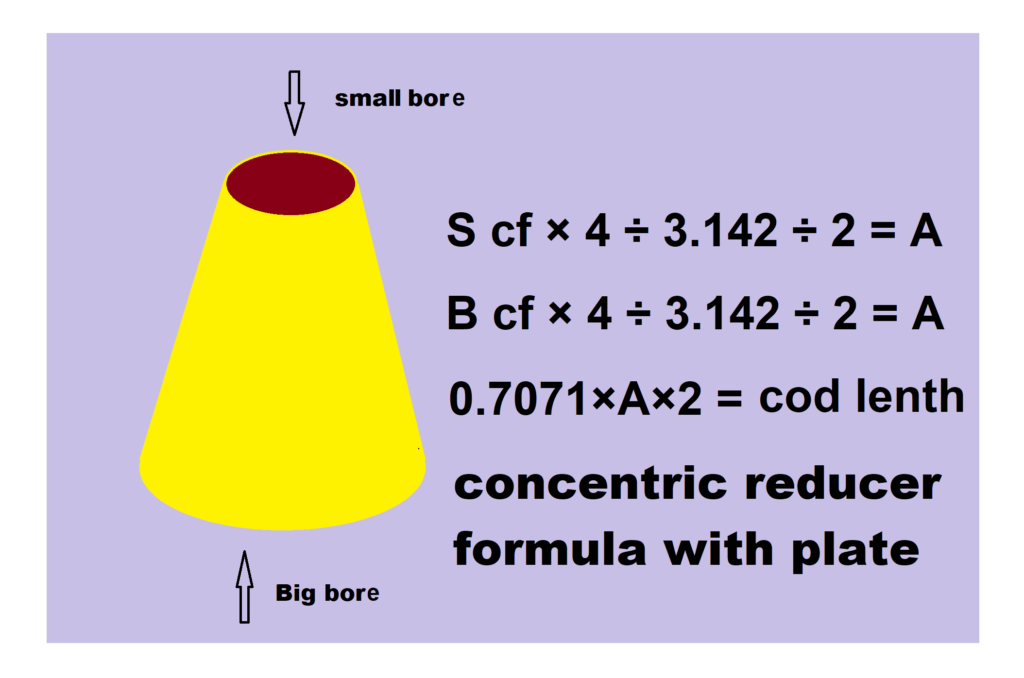

concentric reducer formula with plate

Please share post
 how to make plate to reducer concentric Formula
स्टील प्लेट द्वारा कॉन्सन्ट्रिक रिड्यूसर बनाने का फार्मूला

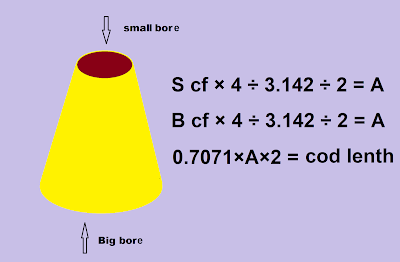

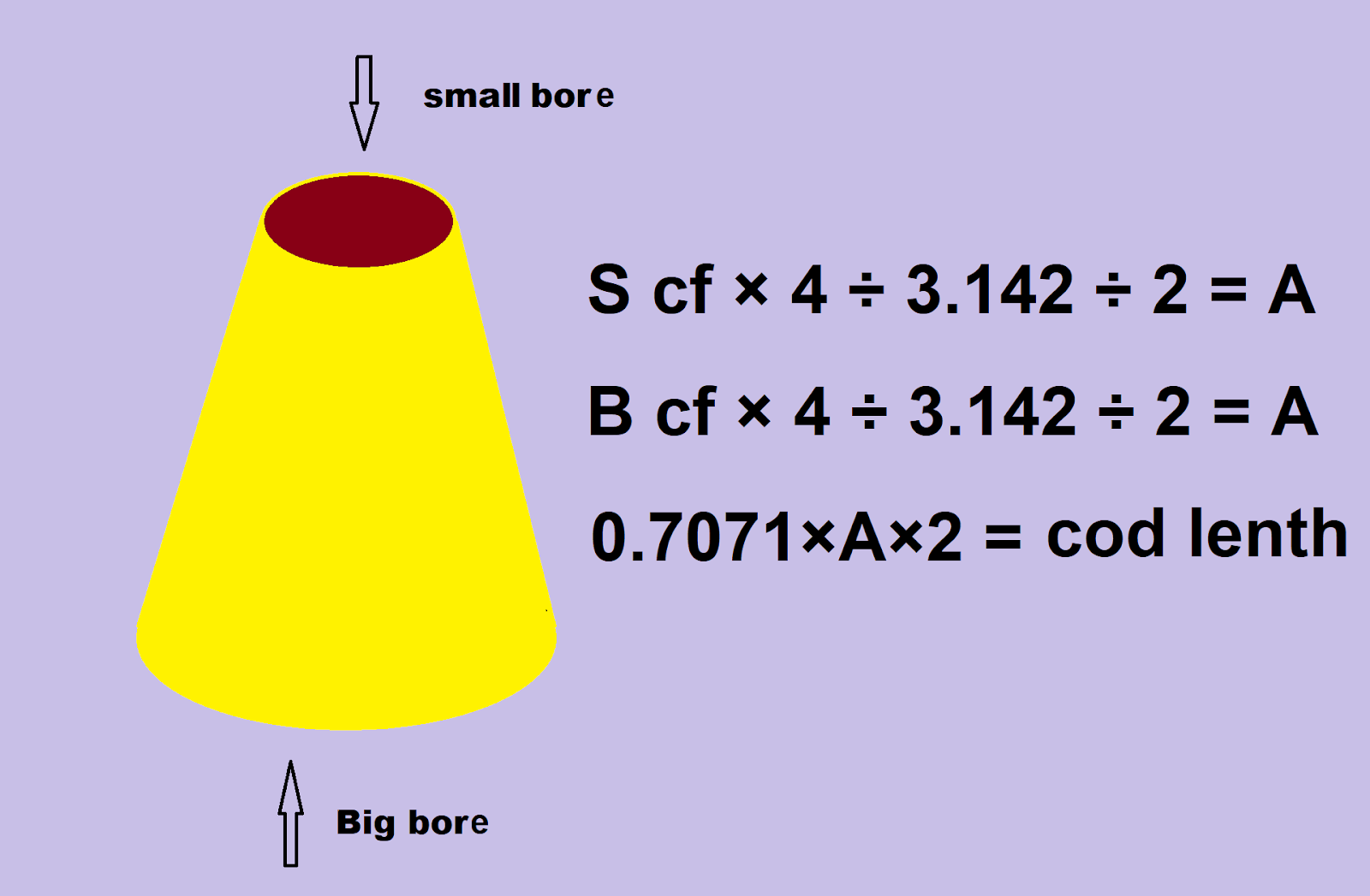

S pipe cf × 4 ÷ 3.142 ÷ 2 =A
B pipe cf × 4 ÷ 3.142 ÷ 2 =A
0.7071×A×2= code length


प्लेट के ऊपर रेडियस मार्किंग करने के लिए बिग पाइप का सीएफ का  हिसाब से जो फार्मूला दिया गया है वह फार्मूला यूज़ करिए


फिर दूसरा रेडियस नीचे वाला मारने के लिए स्मॉल साइज पाइप का यह अनुसार जो फार्मूला बताया गया है उसके हिसाब से आप दूसरा रेडियस मारिए


Use the formula given by CF of Big Pipe for marking radius above the plate.

Then to kill the second radius bottom, according to this formula of the small size pipe, according to this formula, you kill the second radius






90 डिग्री में सीधा लाइन मारिए और उसी के ऊपर रेडियस मार्किंग करना होगा

Hit a straight line in 90 degrees and mark the radius above it.B pipe size 6″ inch CF 528.7

S pipe size 3″ inch CF 279.3

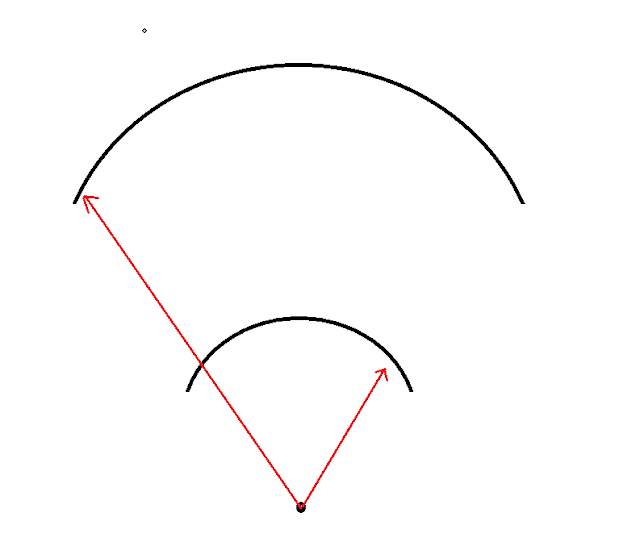

जिस तरह से यह फोटो में दर्शाया गया है कि कैसे रेडियस मारना है

1 पॉइंट लेना है और वहां से आपको बड़ा डिवाइडर बनाना है

टेप के जरिए या फिर आप पाइप के जरिए एक डिवाइडर बना सकते हैं

उसके जरिए दो रेडियस मारिए स्मॉल के लिए और बिग साइज के लिए

The way it is shown in the photo how to hit the radius is to take 1 point and from there you have to make a big divider divider through tape or you can make a divider through the pipe. Hit two radius for small and To big size

रेडियो सर का लंबाई आप कितना चाहते हैं उसके लिए आपको क्या करना होगा
दोनों रेडियस मारने के बाद अगर आप चाहते हैं कि रिड्यूसर का लंबाई कुछ अलग हो तो
दोनों रेडियस के बीच का दूरी देखिए कि कितना है और उसमें अपना रिड्यूसर का साइज ऐड करिए और
जितना उससे प्लस हो रहा है उतना  नीचे जो पॉइंट है उसमें भी नीचे की तरफ प्लस करिए और उसके बाद दूसरा रेडियस मारिए
For the length of the radio head, what you want to do is that after hitting both radius,
if you want the length of the reducer to be different,
then see the distance between the two radius and how much and add your size of the reducer.
And as much as it is getting plus, at that point which is below,
also put the bottom plus and after that kill the second radius

जिस तरह इस फोटो में दर्शाया गया है नीचे वाला पॉइंट भी आपको घसकाना है नीचे की तरफ और

अपना जो रेडियोसर का लंबाई है उतना  आपको लंबाई भी रखना है तभी आपको रेडियोसर आपके हिसाब से लंबाई मिल पाएगा

As shown in this photo, the point below is also the grass you have to cut down and you have to keep the length of your radio head as well, only then you will be able to get the length according to your radio head.

 उसके बाद इस फुटेज में दिखाया गया है कि किस तरीका से आपको कोड लेंथ मारना है

दोनों लाइन जो है बिल्कुल 90 डिग्री में होना चाहिए  सीधी लाइन और खड़ी लाइन

After that in this footage it is shown that in which way you have to hit the code length,

both the line which should be exactly in 90 degree, the straight line and the vertical line.

उसके बाद इस फुटेज में जैसे दिखाया जा रहा है कि दोनों पॉइंट को ले जाकर के मिला देना है और वहां से प्लेट को कटिंग कर लेना है फिर आपको वेंडिंग मशीन पर बैंड करवाना होगा या तो आप खुद से मैनुअल हाथ से भी बैंड आप कर सकते हैं

After that as shown in this footage, both the points have to be moved and mixed and cut the plate from there, then you will have to band on the vending machine, or you can also do the band manually by yourself Huh

इस पोस्ट से आपको जानकारी मिली या नहीं और इस पोस्ट में कोई गलती हुआ हो तो जरूर बताएं और हमारे पोस्ट को पढ़ने के लिए बहुत-बहुत धन्यवाद और शुक्रिया

Whether you got information from this post or not and if there was any mistake in this post then please tell and thank you very much for reading our post and thank you
