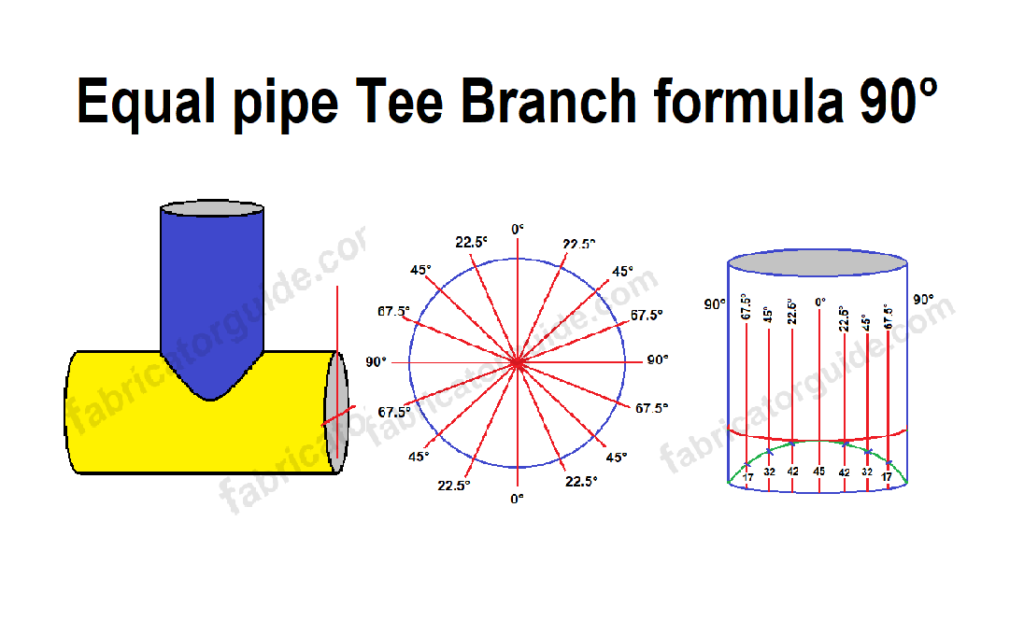

Equal pipe Branch formula 90° degree
90° degree
4″ inch × 4″inch
Pipe OD × 2 ÷ 5
Example
4″ pipe OD = 114.30 mm
114.30 × 2 = 228.60 ÷ 5 = 45.72 mm cut back
90 डिग्री के पोजीशन पर यह कटबैक आएगा 45.72
इस फार्मूला के जरिए आप 4 सेंटर लाइन मार्किंग कर सकते हैं
अगर आप 8 सेंटर लाइन में मार्किंग करना चाहते हैं तो नीचे फार्मूला बताया गया है
45 डिग्री के पोजीशन पर कटबैक लाने के लिए यह फार्मूला दिया गया है
Sin × degree × cut back
Sin× 45° degree = 0.7071 × 45.72 = 32.3 mm
45 डिग्री के पोजीशन पर यह कटबैक आएगा 32.3 mm
This cutback will come at 90 degree position 45.72
Through this formula you can do 4 center line marking.
If you want to mark 8 in the center line, the formula is given below
This formula is given to bring the cutback to 45 degree position
Sin × degree × cut back
Sin × 45 ° degree = 0.7071 × 45.72 = 32.3 mm
This cutback will come at 45 degree position 32.3 mm
अगर आप 16 सेंटर रहने मार्किंग करना चाहते हैं तो उसके लिए भी फार्मूला बताया गया है
If you want to mark the stay of 16 centers, then the formula has also been given for that
