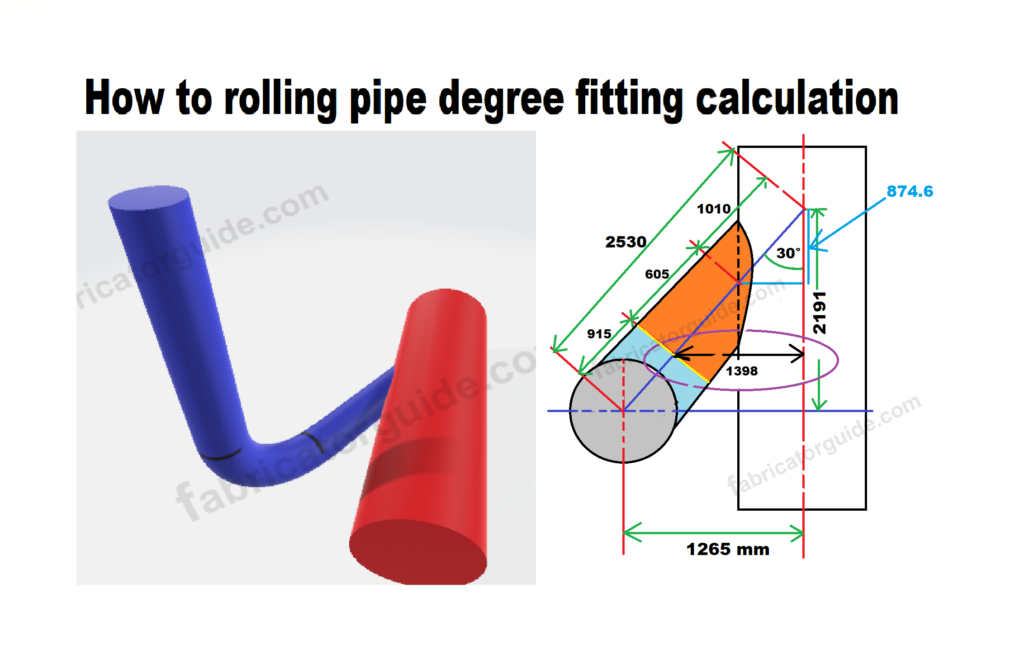

How to rolling pipe degree fitting calculation | Lateral pipe branch fitting calculation

How to degree pipe fitting calculation

How to find lateral branch pipe length

Lateral pipe branch fitting calculation

Horizontal pipe to vertical pipe lateral branch fitting process

field measurement pipe fitting calculation

Rolling pipe fitting calculation formula

lateral tea branch fitting calculation

रोलिंग पाइप फिटिंग और लैटरल ब्रांच पाइप फिटिंग करना सीखें

लैटरल ब्रांच पाइप लेंथ कैलकुलेशन करना सीखे

डिग्री में पाइप फिटिंग करना सीखें

एल्बो को डिग्री में रोलिंग करके फिटिंग कैसे करते हैं

यह जो फोटो देख रहे हैं इसी तरीके से इस लाइन को फिटिंग करना है

एक होरिजेंटल में इक्विपमेंट टैंक है और एक वर्टिकल में ऊपर से पाइप आ रहा है

उसे होरिजेंटल पोजिशन में 45 डिग्री में ले जाकर लैटरल ब्रांच बनाकर इक्विपमेंट टैंक में कनेक्ट करना है

The fitting of this line has to be done in the same manner as you can see in this photo

There is an equipment tank in the horizontal and a pipe is coming from above in the vertical

It has to be taken to a 45 degree horizontal position and a lateral branch has to be made and connected to the equipment tank

Side view

लैटरल ब्रांच पाइप लेंथ कैलकुलेशन करने के लिए इस तरह फील्ड मेजरमेंट लेना होगा

जैसे ऊपर डिजाइन में दिखाया गया है

जो इक्विपमेंट टैंक है उसे हम हैडर कहेंगे और जो पाइप वर्टिकल में आ रहा है उसे हम ब्रांच कहेंगे

To calculate the lateral branch pipe length, field measurements have to be taken like this

As shown in the design above

The equipment tank will be called header and the pipe coming vertically will be called branch

तो फ्रेंड इसमें जो डाइमेंशन लिया गया है हैडर के सेंटर से ब्रांच के सेंटर तक1265 mm होरिजेंटल डाइमेंशन आया है

और वर्टिकल डाइमेंशन हैडर के सेंटर से पाइप के फेस तक 915 mm आया हुआ है

So friend, the dimension taken in this is 1265 mm horizontal dimension from the center of the header to the center of the branch

And the vertical dimension is 915 mm from the center of the header to the face of the pipe

Top view

डाइमेंशन मेजरमेंट लेने के बाद इस तरह कैलकुलेशन करेंगे

एक पेपर पर इस तरह ड्राइंग बनाएं और डाइमेंशन लिखें

45 डिग्री में एल्बो को रोलिंग करके फिटिंग करने के लिए इस तरह कैलकुलेशन करें

और जो लैटरल ब्रांच लगेगा वह भी 45 डिग्री में लगेगा तो इस तरह कैलकुलेशन करना है

इस तरीका से पाइप का चित्र बनाएं और उसमें ट्रायंगल का एक डिजाइन बनाएं

हैडर के सेंटर से ब्रांच के सेंटर तक1265 जो डाइमेंशन है दूसरे तरफ भी 1265 डाइमेंशन लिखें

After taking the dimension measurement, the calculation will be done in this way

Make a drawing on a paper like this and write the dimensions

For rolling the elbow in 45 degrees and fitting, do the calculation in this way

And if the lateral branch is to be installed in 45 degrees, then the calculation has to be done in this way

Draw the picture of the pipe in this way and make a triangle design in it

The dimension from the center of the header to the center of the branch is 1265,

write the dimension of 1265 on the other side as well

और कैलकुलेटर में टाइप करें

रूट का बटन दबाए और ब्रैकेट लगाएं और डाइमेंशन डाले और X2 बटन दबाए

प्लस का बटन दबाए और डाइमेंशन डाले और X2 का बटन दबाए

√( 1265 ^2 + 1265 ^2 = 1789 mm travel dimensions

इस तरह कैलकुलेशन करने के बाद ब्रांच पाइप लेंथ कैलकुलेशन इस तरह करें

After doing this calculation, do the branch pipe length calculation like this

Top view

Header pipe size 40″ OD 1010 mm

Branch pipe size 24″ OD 610 mm

Elbow center dimension 915 mm

रूट का बटन दबाए और ब्रैकेट लगे और डाइमेंशन डाले और X2 बटन दबाए

प्लस का बटन दबाए और डाइमेंशन डाले और X2 का बटन दबाए

√( 1265 ^2 + 1265 ^2 = 1789 mm travel dimensions

Header OD 1010 ÷ 2 =  505 mm

√( 505 ^2 + 505 ^2 = 714 mm

1789 – 714 – 915 = 160 mm

160 + 714 = 874

Cos( 45 ) × 874 = 618 mm

45 डिग्री में अगर रोलिंग करके पाइप फिटिंग कर रहे हैं तो इसी तरीका से कैलकुलेशन करना है

इस तरह कैलकुलेशन करें जैसे यह करके दिखाया गया है और ऊपर चित्र में देख सकते हैं कौन सा डाइमेंशन कहां पर लिखा गया है

If you are fitting the pipe by rolling it at 45 degrees then you have to do the calculation in this way

Do the calculation as it is shown and you can see in the picture above which dimension is written where

45 डिग्री में इस लाइन को फिटिंग करने के लिए जब कैलकुलेशन किया गया तो इसमें ब्रांच पाइप का लेंथ 160 mm

आया हुआ है तो यह काफी कम डाइमेंशन है तो इसके लिए आप इसका डिग्री चेंज करके फिटिंग कर सकते हैं

When calculations were done for fitting this line at 45 degrees, the length of the branch pipe was found to be 160 mm

So this is a very small dimension, so you can change its degree and fit it

लैटरल ब्रांच 45 डिग्री में फिटिंग करने के लिए कटबैक डाइमेंशन आप हमारी वेबसाइट से ले सकते हैं

You can get the cutback dimensions for fitting lateral branch 45 degree from our website

All size Link Pipe tee branch and elbow dummy support | 1.5″ to 58″

 Top view

एल्बो को 60 डिग्री में रोलिंग करना होगा और लैटरल ब्रांच पाइप 30 डिग्री में लगाना होगा तभी हमें लैटरल ब्रांच पाइप का लेंथ ज्यादा मिलेगा

The elbow has to be rolled at 60 degrees and the lateral branch pipe has to

be installed at 30 degrees only then we will get more length of the lateral branch pipe

30 डिग्री में एल्बो को रोलिंग करके फिटिंग करने के लिए इस तरह कैलकुलेशन करें

हैडर पाइप और ब्रांच पाइप सेंटर टू सेंटर जितना ऊपर वाले डिजाइन में डाइमेंशन दिखाया गया है सेम उतना ही इसमें भी डाइमेंशन है

पेपर के ऊपर इस तरह से एक ड्राइंग बनाएं जैसे ऊपर ड्राइंग बनाया गया है

इस तरफ पाइप का एक चित्र बनाएं और एक ट्रायंगल चित्र बनाएं

और उसे 30 डिग्री में इस तरह कैलकुलेशन करें

ब्रांच पाइप 30 डिग्री में फिटिंग होगा

और एल्बो 60 डिग्री में रोलिंग किया जाएगा

To fit the elbow by rolling it in 30 degrees, do the calculation in this way

The dimensions of the header pipe and branch pipe center to center are same as shown in the above design

Make a drawing on the paper in the same way as the drawing is made above

Draw a picture of the pipe on this side and draw a triangle

And calculate it in 30 degrees like this

The branch pipe will be fitted in 30 degrees

And the elbow will be rolled in 60 degrees

Header tank center to branch pipe center dimensions 1265 mm

tan( 60 ) × 1265 = 2191 mm

√( 1265 ^2 + 2191 ^2 = 2530 mm travel dimensions

ट्रायंगल डिजाइन पर एक तरफ 1265 mm लिखा जाएगा और दूसरे तरफ  2191 mm लिखा जाएगा

On the triangle design, 1265 mm will be written on one side and 2191 mm will be written on the other side

इस तरह से ट्रायंगल कैलकुलेशन करने के बाद लैटरल ब्रांच पाइप लेंथ कैलकुलेशन इस तरह करें

After doing the triangle calculation in this way, do the lateral branch pipe length calculation like this

Heard OD 1010 mm  40″

Branch pipe OD 610 mm  24″

24″ Elbow center 915 mm

tan( 60 ) × 1265 = 2191 mm

√( 1265 ^2 + 2191 ^2 = 2530 mm travel dimension

1010 ÷ 2 = 505

tan( 60 ) × 505 = 874.6 mm

1010 + 915 = 1925 mm

2530 – 1925 = 605 mm

1010 + 605 = 1615

cos( 30 ) × 1615 = 1398 mm

30 डिग्री में लैटरल ब्रांच फिटिंग करने के लिए इस तरह कैलकुलेशन करना है और एल्बो 60 डिग्री में रोलिंग होगा

For fitting lateral branch in 30 degree, calculation has to be done like this and elbow will be rolling in 60 degree

Top view

3D view

इस तरह कैलकुलेशन करने के बाद जब आप इस लाइन को फिटिंग कर लेंगे तो यह लाइन इस तरह से दिखेगा जैसे यह 3D डिजाइन में दिखाया गया है

लैटरल ब्रांच कट बैक डाइमेंशन आप हमारे वेबसाइट से ले सकते हैंअलग-अलग डिग्री में बनाने के लिए

After doing this calculation, when you fit this line then this line will look like this as shown in the 3D design

You can get the lateral branch cut back dimensions from our website to make in different degrees

मुझे उम्मीद है कि यह पाइप फिटिंग करना और कैलकुलेशन करना आपको आ गया होगा

ज्यादा जानकारी के लिए आप हमारे यूट्यूब चैनल विकसित कर सकते हैं steel fitter training  चैनल

I hope you have understood pipe fitting and calculation

For more information you can visit our Youtube Channel Steel Fitter Training Channel
