How to make Vertical Elbow Dummy Support through Top OD Level Formula
Elbow dummy support formula top 12″ × 10″ calculation
Elbow trunnion support top OD level
Elbow size 10″ OD 273 mm round figure 274
Dummy pipe size 8″ OD 219 mm round figure 220
Dummy pipe 8″ ID 194 mm schedule 80
सभी डाइमेंशन1 से 2 म बढ़ा कर लिया गया है राउंड फिगर में
All dimensions are increased by 1 to 2m in round figure
Dummy support center line degree calculation

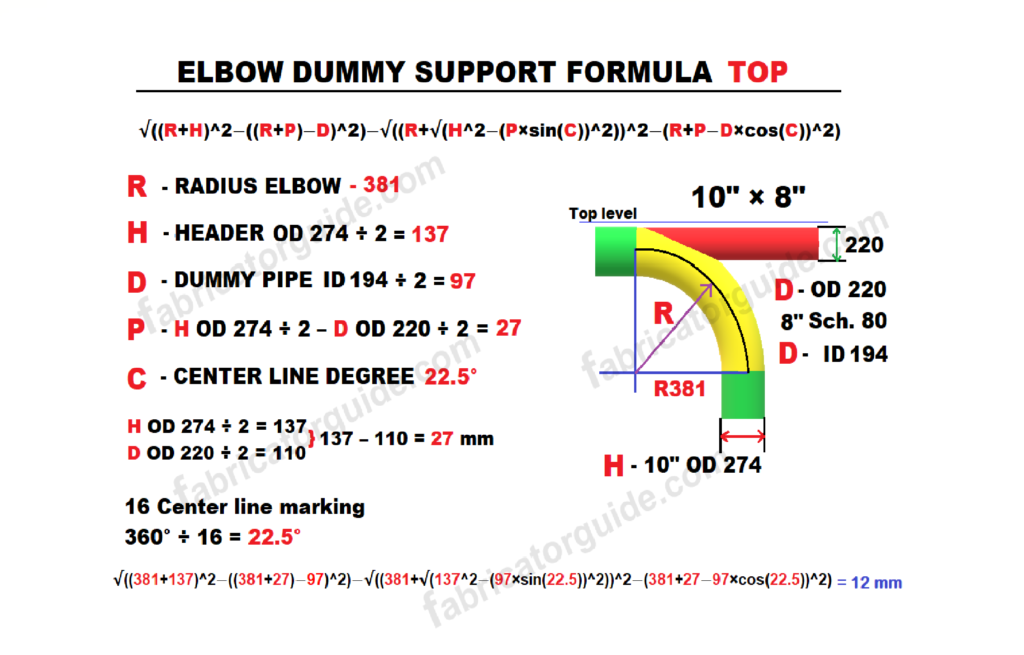

Elbow dummy support calculation 12″ × 10″ formula
√(( R + H )^2−(( R + P )−D )^2)−√(( R + √( H ^2−( P ×sin( C ))^2 ))^2−( R + P − D ×cos( C ))^2)
Elbow size 10″ OD 274 mm
Dummy pipe size 8″ OD 220 mm
Dummy 10″ pipe ID 194 mm schedule 80
R – Radius elbow center 381
H – Header pipe OD 274 ÷ 2 = 137 mm
D – Dummy pipe I D 194 ÷ 2 = 97 mm
P – Header pipe OD 274 ÷ 2 – Dummy pipe OD 194 ÷ 2 = 27 mm
274 ÷ 2 = 137
194 ÷ 2 = 110
137 – 110 = 27 mm
C – Center line degree 22.5°, 45°, 67.5°, 90°, 112.5°, 135°, 157.5°, 180°
Dummy support center line degree calculation
16 center line
360° ÷ 16 = 22.5°
22.5° × 2 = 45°
22.5° × 3 = 67.5°
22.5° × 4 = 90°
22.5° × 5 = 112.5°
22.5° × 6 = 135°
22.5° × 7 = 157°
22.5° × 8 = 180°
8 सेंटर लाइन में बनाने के लिए 360 को 8 से डिवाइड करें
Divide 360 by 8 to make 8 center lines
.
.
अलग-अलग सेंटर लाइन पर कट बैक डायमेंशन के लिए इस तरह कैलकुलेशन करें
Calculate the cut back dimensions on different center lines in this way
22.5 degree center line cut back calculation
√((381+137)^2−((381+27)−97)^2)−√((381+√(137^2−(97×sin(22.5))^2))^2−(381+27−97×cos(22.5))^2) = 12 mm
45 degree center line cut back calculation
√((381+137)^2−((381+27)−97)^2)−√((381+√(137^2−(97×sin(45))^2))^2−(381+27−97×cos(45))^2) = 47 mm
67.5 degree center line cut back calculation
√((381+137)^2−((381+27)−97)^2)−√((381+√(137^2−(97×sin(67.5))^2))^2−(381+27−97×cos(67.5))^2)= 102 mm
90 degree center line cut back calculation
√((381+137)^2−((381+27)−97)^2)−√((381+√(137^2−(97×sin(90))^2))^2−(381+27−97×cos(90))^2) = 165 mm
112.5 degree center line cut back calculation
√((381+137)^2−((381+27)−97)^2)−√((381+√(137^2−(97×sin(112.5))^2))^2−(381+27−97×cos(112.5))^2) = 222 mm
135 degree center line cut back calculation
√((381+137)^2−((381+27)−97)^2)−√((381+√(137^2−(97×sin(135))^2))^2−(381+27−97×cos(135))^2) = 264 mm
157.5 degree center line cut back calculation
√((381+137)^2−((381+27)−97)^2)−√((381+√(137^2−(97×sin(157.5))^2))^2−(381+27−97×cos(157.5))^2) = 290 mm
180 degree center line cut back calculation
√((381+137)^2−((381+27)−97)^2)−√((381+√(137^2−(97×sin(180))^2))^2−(381+27−97×cos(180))^2) = 299 mm
पाइप के ऊपर इस तरह 16 सेंटर लाइन मार्किंग करें जैसे चित्र में दिखाया गया है
और 360 डिग्री को 16 सेंटर लाइन से डिवाइड करें और सभी सेंटर लाइन पर डिग्री लिखें
और सबसे लॉन्ग डाइमेंशन जितना है उतने दूरी पर एक राउंड मार्किंग करें
उसके बाद वही राउंड मार्किंग से जिस तरफ हमें डमी सपोर्ट बनाना है उस तरफ सभी कट बैक डाइमेंशन मार्किंग करें
जिस तरह चित्र में दिखाया गया है
Mark 16 center lines on the pipe as shown in the picture
And divide 360 degrees by 16 center lines and write degrees on all center lines
And make a round marking at the same distance as the longest dimension
After that, mark all the cut back dimensions on the side where we want to make the dummy support with the same round marking
As shown in the picture
कट बैक डाइमेंशन कौन से सेंटर लाइन पर कितना मार्किंग करना है यह फ्लाट व्यू में दिखाया गया है
कितने डिग्री के सेंटर लाइन पर कितना mm का कट बैक मार्किंग करना है
Cut back dimension, how much marking is to be done on which center line, is shown in flat view
How many mm of cut back marking is to be done on how many degrees center line
.
.
√(( R + H )^2−(( R + P )−D )^2)−√(( R + √( H ^2−( P ×sin( C ))^2 ))^2−( R + P − D ×cos( C ))^2)
एल्बो डमी सपोर्ट फार्मूला कैलकुलेटर में कैलकुलेशन करने के लिए यह सब नंबर इस तरह टाइप करें
Type these numbers in the Elbow Dummy Support Formula Calculator to calculate it
√ रूट का बटन दबाए (( दो बार ब्रैकेट दबाए R आर डाइमेंशन डालें + प्लस का बटन दबाए
H एच डाइमेंशन डालें ) एक ब्रैकेट लगाए ×2 एक्स 2 बटन दबाए − माइंस का बटन दबाए
(( दो बार ब्रैकेट दबाए R आर डाइमेंशन डालें + प्लस का बटन दबाए P डाइमेंशन डालें
) एक ब्रैकेट लगाए − माइंस का बटन दबाए D डी डायमेंशन डालें ) एक ब्रैकेट लगाए
×2 एक्स 2 बटन दबाए ) एक ब्रैकेट लगाए − माइंस का बटन दबाए √ रूट का बटन दबाए
(( दो बार ब्रैकेट दबाए R आर डाइमेंशन डालें + प्लस का बटन दबाए √ रूट का बटन दबाए
( एक ब्रैकेट लगाए H एच डाइमेंशन डालें ×2 एक्स 2 बटन दबाए − माइंस का बटन दबाए
( एक ब्रैकेट लगाए P डाइमेंशन डालें × गुना का बटन दबाए sin साइन का बटन दबाए
( एक ब्रैकेट लगाए C सी डाइमेंशन डालें )) दो बार ब्रैकेट दबाए
×2 एक्स 2 बटन दबाए )) दो बार ब्रैकेट दबाए ×2 एक्स 2 बटन दबाए − माइंस का बटन दबाए
( एक ब्रैकेट लगाए R आर डाइमेंशन डालें − माइंस का बटन दबाए D डी डायमेंशन डालें
× गुना का बटन दबाए cos( कॉश का बटन दबाए C सी डाइमेंशन डालें )) दो बार ब्रैकेट दबाए
×2 एक्स 2 बटन दबाए ) एक ब्रैकेट लगाए = Answers
इस तरीका से कैलकुलेटर में कैलकुलेशन करना है
H डाइमेंशन R डाइमेंशन C सी डाइमेंशन डालें D डी डायमेंशन डालें कहां से लेना है और,
किस तरह कैलकुलेशन करना है ऊपर कैलकुलेशन करके दिखाया गया है
तो फ्रेंड मुझे उम्मीद है कि यह कैलकुलेशन आपको समझ में आ गया होगा
This is how to do the calculation in the calculator
H dimension R dimension P Enter P dimension C Enter C dimension D Enter D dimension Where to take from and,
How to do the calculation, the calculation has been shown above
So friend, I hope you have understood this calculation
.
.
Elbow dummy support formula top level pdf
अगर आपको यह फार्मूला मोबाइल में टाइप करने में दिक्कत आ रहा है तो यह फॉर्मूला पीडीएफ फाइल में डाउनलोड करें
और इसे कॉपी करें और मोबाइल के कैलकुलेटर में पेस्ट करें
और अपने हिसाब से जो आपका डाइमेंशन है उसे चेंज करें
अलग-अलग सेंटर लाइन पर मार्किंग करने के लिए फार्मूला में डिग्री बदले
If you are facing problem in typing this formula in mobile then download this formula in PDF file
and copy and paste it in your mobile calculator
and change your dimensions as per your requirement
Change the degrees in the formula to mark on different center lines
