Elbow dummy support formula center
Elbow trunnion support formula 12″ × 10″ calculation
Piping elbow dummy support fabricate with formula
Equal elbow dummy support formula
Unequal elbow dummy support formula
Pipe support elbow dummy formula
Elbow dummy support formula center to center
Vertical elbow dummy support center formula
Elbow dummy support formula 16 center line
एल्बो डमी सपोर्ट सेंटर टू सेंटर फॉर्मूला के जरिए कैसे बनाते हैं
How to fabricate elbow dummy support center position
Elbow dummy support formula 12″ × 10″
Elbow trunnion support center
Elbow size 12″ OD 323.8 mm
Dummy pipe size 10″ OD 273 mm
Dummy pipe ID 247.6 mm schedule 80
Dummy support center line degree calculation

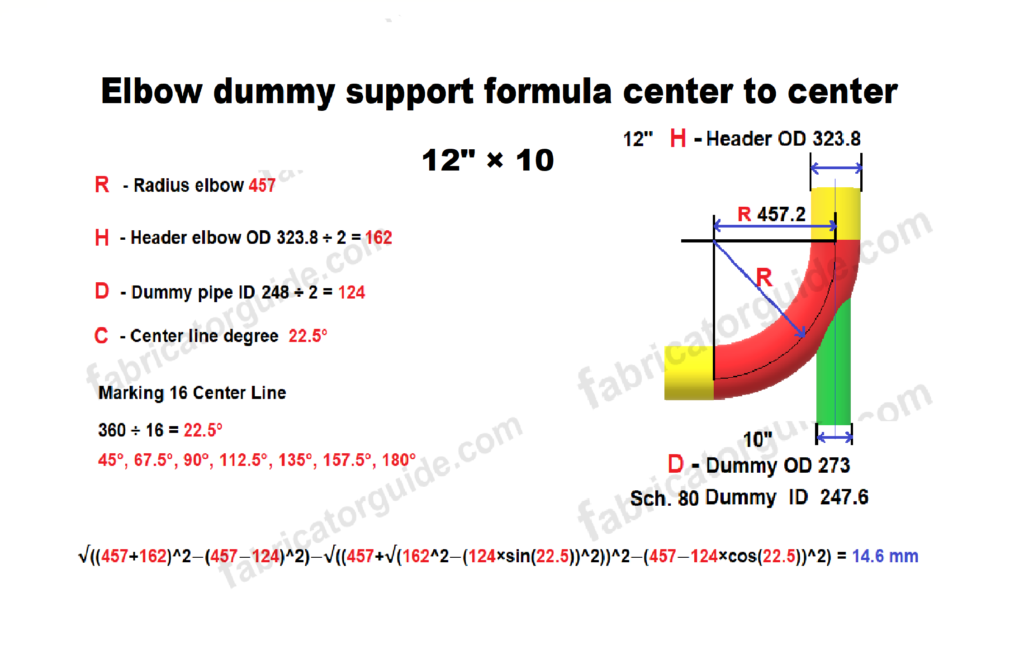

Elbow dummy support calculation 12″ × 10″ formula
√(( R + H )^2 − ( R − D )^2 ) − √(( R + √( H ^2 − ( D × sin( C )) ^2)) ^2 − ( R − D × cos( C )) ^2)
Elbow size 12″ OD 323.8 mm
Dummy pipe size 10″ OD 273 mm
Dummy 10″ pipe ID 247.6 mm schedule 80
R – Radius elbow center 457
H – Header pipe OD 323.8 ÷ 2 = 162 mm
D – Dummy pipe I D 248 ÷ 2 = 124 mm
C – Center line degree 22.5°, 45°, 67.5°, 90°, 112.5°, 135°, 157.5°, 180°
Dummy support center line degree calculation
16 center line
360° ÷ 16 = 22.5°
22.5° × 2 = 45°
22.5° × 3 = 67.5°
22.5° × 4 = 90°
22.5° × 5 = 112.5°
22.5° × 6 = 135°
22.5° × 7 = 157°
22.5° × 8 = 180°
22.5 degree center line cut back calculation
√((457+162)^2−(457−124)^2)−√((457+√(162^2−(124×sin(22.5))^2))^2−(457−124×cos(22.5))^2) = 14.6 mm
45 degree center line cut back calculation
√((457+162)^2−(457−124)^2)−√((457+√(162^2−(124×sin(45))^2))^2−(457−124×cos(45))^2) = 57.5 mm
67.5 degree center line cut back calculation
√((457+162)^2−(457−124)^2)−√((457+√(162^2−(124×sin(67.5))^2))^2−(457−124×cos(67.5))^2) = 123 mm
90 degree center line cut back calculation
√((457+162)^2−(457−124)^2)−√((457+√(162^2−(124×sin(90))^2))^2−(457−124×cos(90))^2) = 196 mm
112.5 degree center line cut back calculation
√((457+162)^2−(457−124)^2)−√((457+√(162^2−(124×sin(112.5))^2))^2−(457−124×cos(112.5))^2) = 253 mm
135 degree center line cut back calculation
√((457+162)^2−(457−124)^2)−√((457+√(162^2−(124×sin(135))^2))^2−(457−124×cos(135))^2) = 286.7 mm
157.5 degree center line cut back calculation
√((457+162)^2−(457−124)^2)−√((457+√(162^2−(124×sin(157.5))^2))^2−(457−124×cos(157.5))^2) = 303 mm
180 degree center line cut back calculation
√((457+162)^2−(457−124)^2)−√((457+√(162^2−(124×sin(180))^2))^2−(457−124×cos(180))^2) = 308 mm
पाइप के ऊपर इस तरह 16 सेंटर लाइन मार्किंग करें जैसे चित्र में दिखाया गया है
और 360 डिग्री को 16 सेंटर लाइन से डिवाइड करें और सभी सेंटर लाइन पर डिग्री लिखें
और सबसे लॉन्ग डाइमेंशन जितना है उतने दूरी पर एक राउंड मार्किंग करें
उसके बाद वही राउंड मार्किंग से जिस तरफ हमें डमी सपोर्ट बनाना है उस तरफ सभी कट बैक डाइमेंशन मार्किंग करें
जिस तरह चित्र में दिखाया गया है
Mark 16 center lines on the pipe as shown in the picture
And divide 360 degrees by 16 center lines and write degrees on all center lines
And make a round marking at the same distance as the longest dimension
After that, mark all the cut back dimensions on the side where we want to make the dummy support with the same round marking
As shown in the picture
कट बैक डाइमेंशन कौन से सेंटर लाइन पर कितना मार्किंग करना है यह फ्लैट पोजीशन में दिखाया गया है
कितने डिग्री के सेंटर लाइन पर कितना mm का कट बैक मार्किंग करना है
Cut back dimension is shown in flat position on which center line how much marking is to be done
How many mm of cut back marking is to be done on which center line of how many degrees
.
.
√(( R + H )^2 − ( R − D )^2 ) − √(( R + √( H ^2 − ( D × sin( C )) ^2)) ^2 − ( R − D × cos( C )) ^2)
एल्बो डमी सपोर्ट फार्मूला कैलकुलेटर में कैलकुलेशन करने के लिए यह सब नंबर इस तरह टाइप करें
Type these numbers in the Elbow Dummy Support Formula Calculator to calculate it
√ रूट का बटन दबाए (( दो बार ब्रैकेट दबाए R आर डाइमेंशन डालें + प्लस का बटन दबाए
H एच डाइमेंशन डालें ) एक ब्रैकेट लगाए ×2 एक्स टू बटन दबाए − माइंस का बटन दबाए
( एक ब्रैकेट लगाए R आर डाइमेंशन डालें − माइंस का बटन दबाए D डी डायमेंशन डालें
) एक ब्रैकेट लगाए ×2 एक्स टू बटन दबाए ) एक ब्रैकेट लगाए − माइंस का बटन दबाए
√ रूट का बटन दबाए (( दो बार ब्रैकेट दबाए R आर डाइमेंशन डालें + प्लस का बटन दबाए
√ रूट का बटन दबाए ( एक ब्रैकेट लगाए H एच डाइमेंशन डालें ×2 एक्स टू बटन दबाए
− माइंस का बटन दबाए ( एक ब्रैकेट लगाए D डी डायमेंशन डालें × गुना का बटन दबाए
sin साइन का बटन दबाए ( एक ब्रैकेट लगाए C सी डाइमेंशन डालें )) दो बार ब्रैकेट दबाए
×2 एक्स टू बटन दबाए )) दो बार ब्रैकेट दबाए ×2 एक्स टू बटन दबाए − माइंस का बटन दबाए
( एक ब्रैकेट लगाए R आर डाइमेंशन डालें − माइंस का बटन दबाए D डी डायमेंशन डालें
× गुना का बटन दबाए cos( कॉश का बटन दबाए C सी डाइमेंशन डालें )) दो बार ब्रैकेट दबाए
×2 एक्स टू बटन दबाए ) एक ब्रैकेट लगाए = Answers
इस तरीका से कैलकुलेटर में कैलकुलेशन करना है
H डाइमेंशन R डाइमेंशन C सी डाइमेंशन डालें D डी डायमेंशन डालें कहां से लेना है और,
किस तरह कैलकुलेशन करना है ऊपर कैलकुलेशन करके दिखाया गया है
तो फ्रेंड मुझे उम्मीद है कि यह कैलकुलेशन आपको समझ में आ गया होगा
This is how to do the calculation in the calculator
H dimension R dimension P Enter P dimension C Enter C dimension D Enter D dimension Where to take from and,
How to do the calculation, the calculation has been shown above
So friend, I hope you have understood this calculation
elbow dummy support formula center pdf
अगर आपको यह फार्मूला मोबाइल में टाइप करने में दिक्कत आ रहा है तो यह फॉर्मूला पीडीएफ फाइल में डाउनलोड करें
और इसे कॉपी करें और मोबाइल के कैलकुलेटर में पेस्ट करें
और अपने हिसाब से जो आपका डाइमेंशन है उसे चेंज करें
अलग-अलग सेंटर लाइन पर मार्किंग करने के लिए फार्मूला में डिग्री बदले
If you are facing problem in typing this formula in mobile then download this formula in PDF file
and copy and paste it in mobile calculator
and change your dimension as per your requirement
and also change the line degree for all central cut back dimensions
