How to calculate any degree elbow center dimension of miter cut elbow

Miter cut pipe elbow center calculation formula

Miter cut elbow center formula

How to find elbow center dimension miter cut any degree elbow

Miter cut elbow center calculation with radius dimension

यह ड्राइंग में जो माइटर कट एल्बो दिया गया है इसका एल्बो सेंटर कैलकुलेशन कैसे करेंगे

How to calculate 55 degree elbow center miter cut

This is miter cut pipe elbow

Elbow size  1320 pipe OD

55 degree 3 cut 4 piece

Elbow radius 1300

Middle piece dimensions 348 mm

Side piece dimensions 288 + 50 = 338 mm

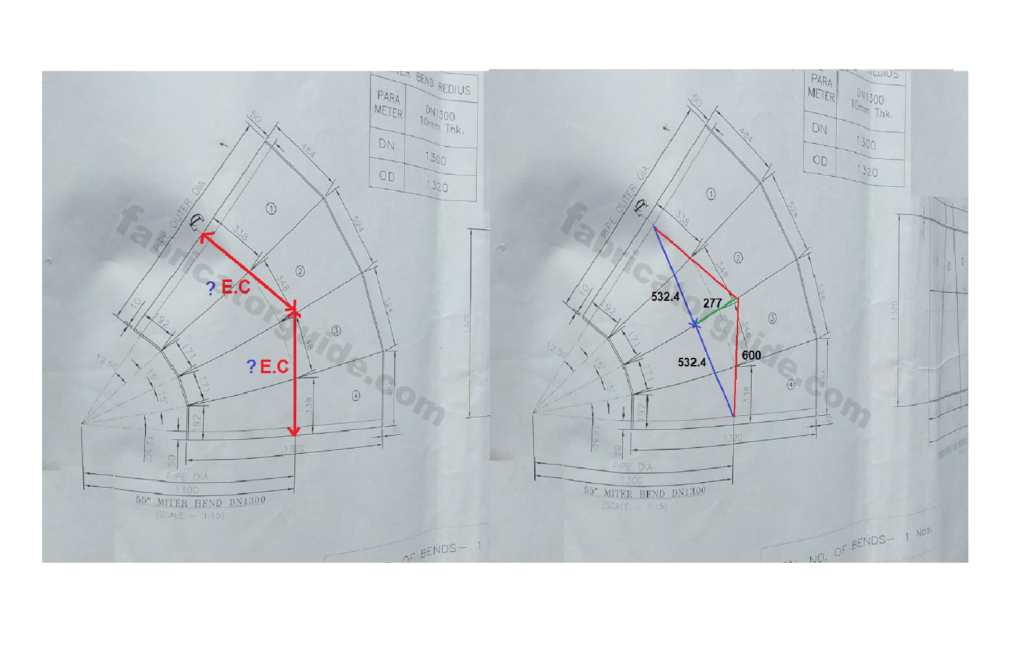

एल्बो लेआउट पर इस तरह से लाइन मार्किंग करें जैसे ड्राइंग में किया गया है

एल्बो के फेस से 338 डाइमेंशन जिस तरह रेखा खींचा गया है इस तरह सीधा रेखा एल्बो के केंद्र तक खिंचे दोनों साइड से

लाल कलर लाइन

और उसके बाद दोनों रेखा के आखिरी छोर से त्रिभुज डिजाइन का बनाएं ब्लू कलर लाइनिंग जिस तरह रेखा खींचा गया है

उसके बाद बीच सेंटर लाइन में एक के रेखा खींची जो ग्रीन कलर लाइनिंग में खींचा गया है

और इस तरह कैलकुलेशन करें

Elbow radius 1300

Sin( 55 ) × 1300 = 1064.8

1064.8 ÷ 2 = 532.4

55° ÷ 2 = 27.5 degree

tan( 27.5 ) × 532.4 = 277

√( 532.4 ^2 + 277 ^2 = 600 mm

यह माइटर का एल्बो के साइड पीस में 50 mm डाइमेंशन एक्स्ट्रा प्लस किया गया है तो यह एल्बो सेंटर में 50 mm प्लस कर लेंगे

600 + 50 = 650 mm elbow center
