Eccentric reducer dimension chart | Concentric reducer dimension chart
Eccentric reducer length dimension chart
Concentric reducer dimension chart
Pipe fitting dimensions chart

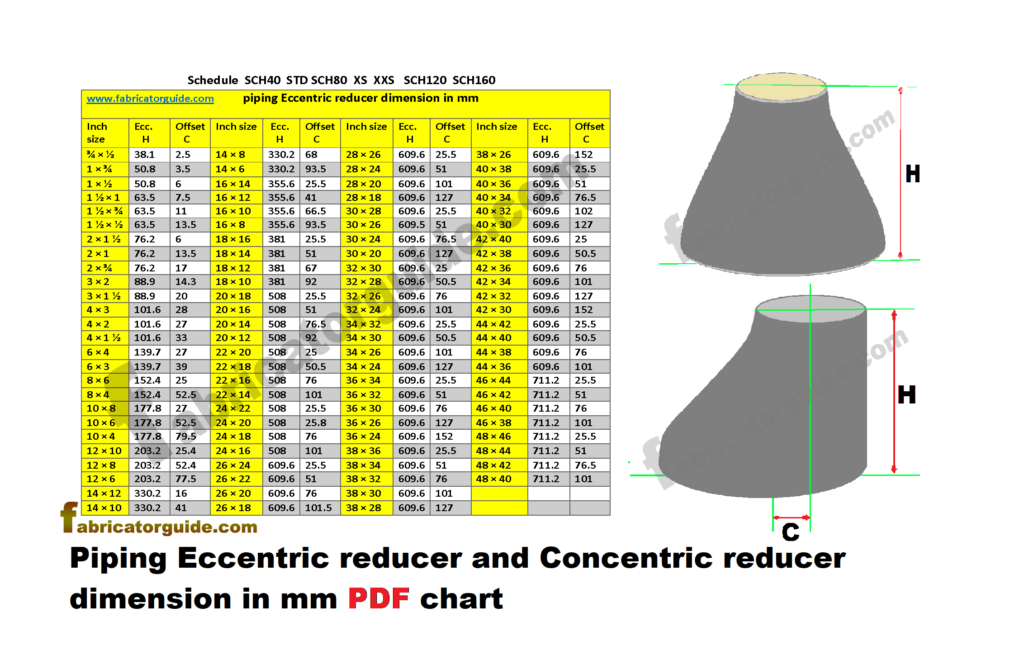

Eccentric reducer and Concentric reducer dimension
Eccentric reducer offset dimensions chart
pipe fittings dimension PDF chart concentric reducer
पीडीएफ चार्ट फर्स्ट लाइन में इंच डायमेंशन दिया गया है
Inch dimension is given in PDF chart first line
Concentric reducer 3/4″ × 1/2″ to 48″ × 40″ inch dimension chart
SCH fore Schedule
Schedule 40
Schedule STD
Schedule 80
Schedule XS
Schedule XXS
Schedule 120
Schedule 160
H – fore reducer Hight
pipe fittings dimension PDF chart Eccentric reducer
पीडीएफ चार्ट फर्स्ट लाइन में इंच डायमेंशन दिया गया है
Inch dimension is given in PDF chart first line
Eccentric reducer 3/4″ × 1/2″ to 48″ × 40″ inch dimension chart
SCH fore Schedule
Schedule 40
Schedule STD
Schedule 80
Schedule XS
Schedule XXS
Schedule 120
Schedule 160
H – fore Hight in mm
C – fore center to center offset dimension in mm
center to center offset dimension formula Big bore OD – small bore OD = answer ÷ 2 = C dimension in mm
यह पीरियड चार्ट के जरिए ईसेंट्रिक और कॉन्सन्ट्रिक रिड्यूसर का डायमेंशन निकाल सकते हैं
पाइप के साथ रिड्यूसर फैब्रिकेशन करते समय हमें यह डायमेंशन का जरूरत पड़ता है
जो आप यह PDF चार्ट से डायमेंशन ले सकते हैं और माइनस या प्लस कर सकते हैं
और ईसेंट्रिक रिड्यूसर ऑफसेट डायमेंशन दिया गया है
जो हमें पाइप फैब्रिकेशन या इरेक्शन करते समय ईसेंट्रिक रिड्यूसर ऑफसेट डाइमेंशन का जरूरत पड़ता है
Through this period chart we can find out the dimensions of eccentric and concentric reducer
We need these dimensions while fabricating reducer with pipe
You can take the dimensions from this PDF chart and can minus or plus
And eccentric reducer offset dimension is given
We need eccentric reducer offset dimension while fabricating or erecting pipe
Download Link 👇
Download Link 👇
यह वीडियो में पाइपिंग ईसेंट्रिक रिड्यूसर फ्लैट पोजीशन सेंटर लाइन मार्किंग करने का तरीका बताया गया है
और पाइपिंग ईसेंट्रिक रिड्यूसर ऑफसेट सेंटर टू सेंटर डाइमेंशन निकालने का फार्मूला बताया गया है
This video explains how to do Piping Eccentric Reducer Flat Position Center Line Marking
And the formula for finding the center to center dimension of the piping Eccentric reducer offset is given as
