Vertical elbow dummy support chart 1

Vertical elbow bottom side dummy support | 6″×8″ 6″×10″ 6″×12″ 6″×14″ 6″×16″ 6″×18″

Please share post

Vertical elbow bottom side OD to OD dummy support

Dummy pipe 6″ ×  Elbow size  8″ 10″ 12″ 14″ 16″ 18″

FREE  Download

यह पीडीएफ चार्ट में वर्टिकल एल्बो बॉटम साइड ओडी टू ओडी डमी सपोर्ट के बारे में दिया गया है

दो अलग-अलग पोजीशन में वर्टिकल एल्बो का डिजाइन दिया गया है फोटो में आप देख सकते हैं

जिसमें एल्बो ओडी और पाइप का ओडी बॉटम साइड मैच करके डमी सपोर्ट लगाया गया है

अब आप पीडीएफ चैट के जरिए बिलकुल आसानी से मार्किंग कर सकते हैं

नीचे पीडीएफ चार्ट डाउनलोडिंग लिंक दिया गया है वहां से आप बिल्कुल फ्री डाउनलोड कर सकते हैं

This PDF chart is about Vertical Elbow Bottom Side OD to OD Dummy Support

The vertical elbow is designed in two different positions. In the photo you can see

In which the dummy support is fitted by matching the elbow OD and the OD bottom side of the pipe

Now you can do marking with PDF chat very easily.

Below PDF chart downloading link is given from there you can download absolutely free

pipe Size in inches

Dummy pipe   6”

Elbow size  8″ 10″ 12″ 14″ 16″ 18″

Elbow L R 90° degree

Stranded schedule thickness

No: of center line  16

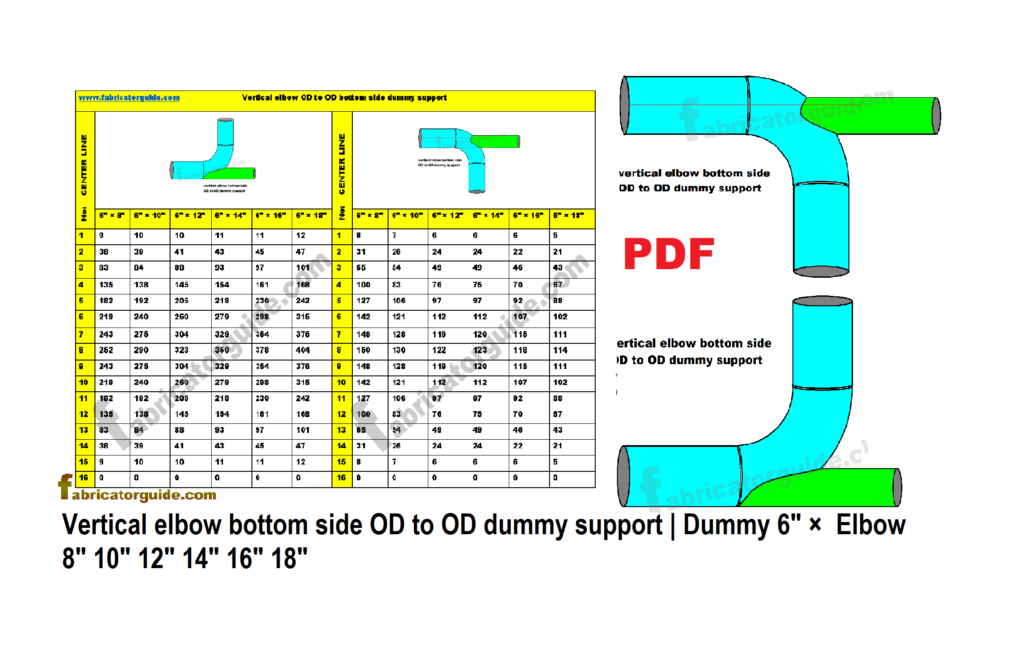

Vertical elbow bottom side od to od dummy support

Vertical elbow bottom side dummy support | 6"×8"  6"×10"  6"×12"  6"×14"  6"×16"  6"×18"

वर्टिकल एल्बो बॉटम साइड ओडी टू ओडी डमी सपोर्ट

Vertical elbow bottom side OD to OD dummy support Demo
Vertical elbow position 1 Dummy support
Vertical elbow position 2 Dummy support

center line Point Number
 इसी तरीका से मार्किंग करना है जैसे आप यह देख रहे हैं फुटेज में बनाया गया है एक एक सेंटर लाइन के ऊपर 1 2 3 4 पॉइंट करके लाइन मारते जाना है पाइप के ऊपर

vertical elbow dummy support 2

Download Link 👇
