One Side Pipe Miter Cut with PDF Chart | 48″ 50″ 52″ 54″

Please share post

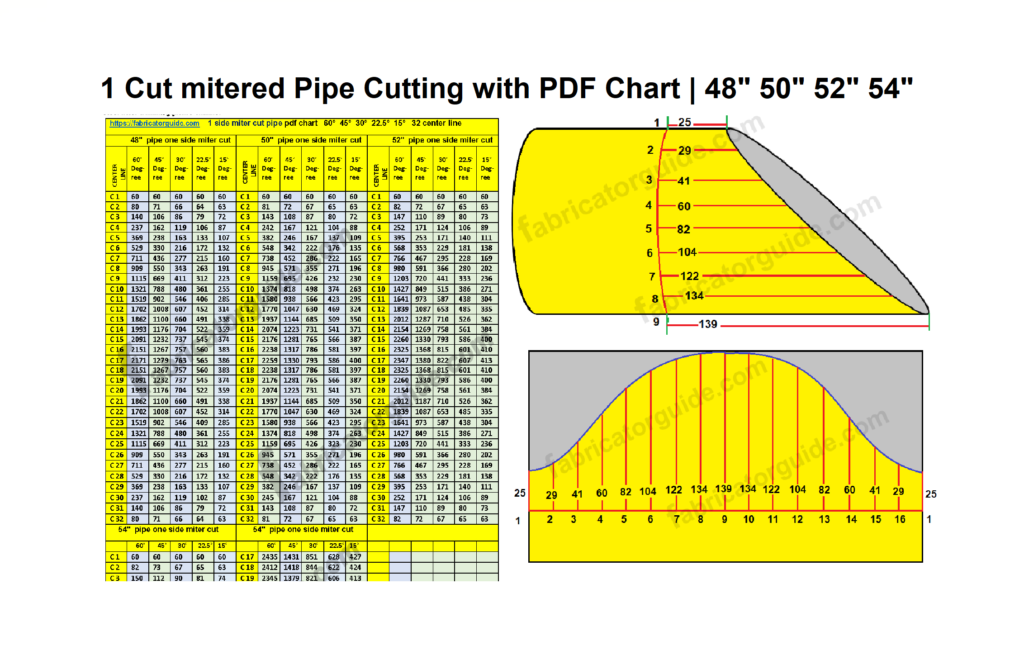

Create One Side Pipe Miter Cut with PDF Chart  60°  45°  30°  22.5°  15°

वन साइड पाइप माईटर कट PDF चार्ट  48″ /  50″ /  52″  /  54″

अगर कोई बीम या चैनल के ऊपर इस तरीका से पाइप अगर आपको डिग्री में लगाना हो तो इस pdf चार्ट के जरिए मार्किंग कर सकते हैं

नीचे साइड में पीडीएफ चार्ट डाउनलोडिंग लिंक दिया गया है

PDF chart downloading link is given in the side below.

Pipe thickens stranded size

One Side Pipe Miter degree 60°  45°  30°  22.5°  15°

 32   center line

Pipe size  48″ /  50″ /  52″  /  54″



One Side Pipe Miter degree 60°  45°  30°  22.5°  15°

Pipe size   48″ /  50″

(1) C = number of  center line 32

(2)  One Side Pipe Miter degree 60°

(3)  One Side Pipe Miter degree 45°

(4)  One Side Pipe Miter degree 30°

(5)  One Side Pipe Miter degree 22.5°

(6)  One Side Pipe Miter degree 15°

One Side Pipe Miter degree 60°  45°  30°  22.5°  15°

Pipe size   52″ /  54″

(1) C = number of  center line 32

(2)  One Side Pipe Miter degree 60°

(3)  One Side Pipe Miter degree 45°

(4)  One Side Pipe Miter degree 30°

(5)  One Side Pipe Miter degree 22.5°

(6)  One Side Pipe Miter degree 15°

miter cut pipe demo



अगर कोई बीम या चैनल के ऊपर इस तरीका से पाइप अगर आपको डिग्री में लगाना हो तो इस pdf चैट के जरिए मार्किंग कर सकते हैं

यह 4 इंच पाइप के ऊपर डेमो दिखाया गया है कि किस तरीका से मार्किंग करना है

This 4 inch pipe above demo shows how to do the marking.

If you want to pipe in a degree over a beam or channel in this way, you can do the marking through this pdf chat

पाइप के ऊपर 32 सेंटर लाइन इस तरीके से मार्किंग करें

और उसके बाद पीडीएफ चार्ट में दिया गया कटबैक जिस तरीके से दिया गया है वैसे ही मार्किंग करते जाएं

Mark the 32 centerline above the pipe in this way

And then marking the way the cutback given in the PDF chart is given.

one side miter cut pipe with pdf chart

How to miter cut pipe  degree 60° 45° 30° 22.5°  15°

Beam to pipe miter cut

यह 4 इंच पाइप के ऊपर डेमो दिखाया गया है कि किस तरीका से मार्किंग करना है

This 4 inch pipe above demo shows how to do the marking.

पाइप के ऊपर सेंटर लाइन मार्किंग करने के लिए
पाइप का CF को भाग देना होगा जितना सेंटर लाइन में मार्किंग करना है

To mark the center line above the pipe
CF of the pipe has to be divided as much as marking in the center line

Example

pipe CF ÷ 32 center line

Pipe center line demo

अगर आपको किसी और डिग्री में बनाना हो तो यह फार्मूला के जरिए बना सकते हैं फॉर्मूला देखने के लिए यहां क्लिक करें

If you want to make it in some other degree, then you can make it through the formula. Click here to see the formula.
