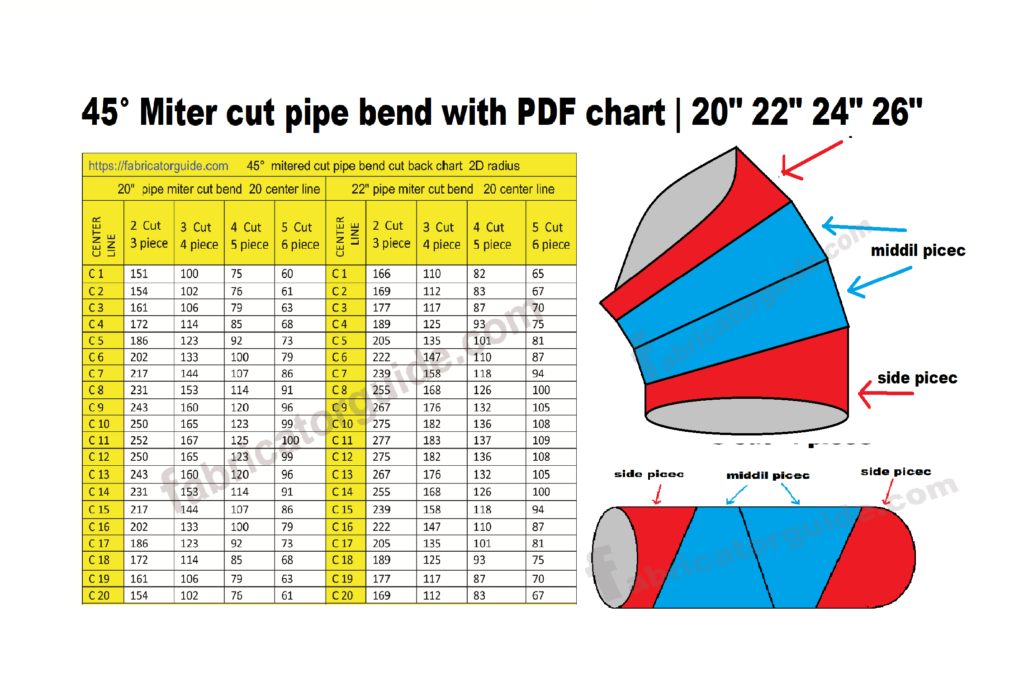

pipe miter cut elbow 45° degree | 20″/ 22″/ 24″/ 26″ | with PDF chart
piping Elbow miter cut 45° degree with PDF chart
PDF चैट के जरिए 45° डिग्री पाइप का माईटर बैंड बनाएं
45° Degree
नीचे साइड में पीडीएफ चार्ट डाउनलोडिंग लिंक दिया गया है
PDF chart downloading link is given in the side below.
Pipe thickens stranded size
Elbow 45° degree
Elbow Radius L R 1.5 D
24 center line
Pipe size. 20″ / 22″ / 24″ / 26″
Elbow 45° degree
Pipe size. 20″ / 22″
(1) C = number of center line
(2) 1 cut no middle piece only 2 side piece
(3) 2 cut middle piece 1 side piece 2
(4) 3 cut middle piece 2 side piece 2
(5) 4 cut middle piece 3 side piece 2
(6) 5 cut middle piece 4 side piece 2
(7) C = number of center line 24
Elbow 45° degree
Pipe size. 24″ / 26″
(1) C = number of center line 24
(2) 1 cut no middle piece only 2 side piece
(3) 2 cut middle piece 1 side piece 2
(4) 3 cut middle piece 2 side piece 2
(5) 4 cut middle piece 3 side piece 2
(6) 5 cut middle piece 4 side piece 2
साइड का पीस और बीच का पीस दोनों का मार्किंग C1 C2 C3 के जरिए करना है
अगर 1 कट में बनाते हैं तो 2 पीस होगा दो कट में बनाते हैं तो 3 पीस होगा 3 कट में बनाते हैं तो 4 पीस होगा साइड पीस और मिडिल पीस लेकर
इसी तरीका से और जितना कट में बनाना चाहेंगे उतना कट में अब बना सकते हैं जितना कट पीडीएफ चार्ट में दिया गया है
Both side piece and middle piece have to be marked through C1 C2 C3
If you make in 1 cut, 2 pieces will be made in two cuts, then 3 pieces will be made in 3 cuts, then 4 pieces will be made by taking side piece and middle piece.
In the same way and as much as you want to make in the cut, you can now make it in the cut as given in the PDF chart.
पाइप के ऊपर सेंटर लाइन मार्किंग करने के लिए
पाइप का CF को भाग देना होगा जितना सेंटर लाइन में मार्किंग करना है
Example
pipe CF ÷ 24 center line
Pipe center line demo
miter cut marking layout
miter cut elbow demo middle piece side piece
miter cut elbow demo middle piece side piece
