pipe branch and elbow dummy PDF chart | 46″× 54″/ 46″× 56″
pipe branch and elbow dummy support template PDF CHART
FREE Download
पाइप ब्रांच और एल्बो डम्मी सपोर्ट PDF चार्ट के जरिए बताया गया है
पाइप में लेटेरल ब्रांच 90° डिग्री 60° डिग्री 45° डिग्री और 30° डिग्री सेंटर टू सेंटर
इक्वल पाइप ब्रांच और अनइक्वल पाइप ब्रांच PDF चार्ट के जरिए बताया गया है
और ईसेन्ट्रीक पाइप टी ब्रांच टॉप साइड बॉटम साइड 45° डिग्री 90° डिग्री
और एल्बो डम्मी सपोर्ट सेंटर टू सेंटर
और एल्बो डम्मी सपोर्ट टॉप साइड
एल्बो डम्मी सपोर्ट बॉटम साइड PDF चार्ट के जरिए बताया गया है
जितना भी टेंपलेट बनाया गया है यह 40 शेड्यूल स्टैंडर्ड साइज में बनाया गया है
पाइप के उप्पर 32 सेंटर लाइन में मार्किंग करना होगा 32 सेंटर लाइन का बैक कट दिया गया है
नीचे PDF चार्ट डाउनलोडिंग का लिंक दिया गया है
PDF चार्ट में अगर कोई प्रॉब्लम हो तो हमें कमेंट करें हम इसे सुधार करने का प्रयास जल्द से जल्द करेंगे
हमारे वेबसाइट पर विजिट करने के लिए धन्यवाद
pipe Size in inches
branch pipe 46” × Header pipe 54“
branch pipe 46” × Header pipe 56“
Pipe branch and elbow dummy support is described through PDF chart
Lateral branch in pipe 90 ° degree 60 ° degree 45 ° degree and 30 ° degree center to center
Equal pipe branch and unequal pipe branch are described through PDF chart.
And ecentric pipe tee branch top side bottom side 45 ° 90 ° 90 °
And Elbow Dummy Support Center to Center
And elbow dummy support top side
Elbow dummy support is told via bottom side PDF chart
As many templates have been made, this 40 schedule has been made in standard size.
The pipe will have to be marked in the 32 center line. The back of the 32 center line has been cut.
Below is the link for PDF chart downloading
If there is a problem in the PDF chart, comment us, we will try to improve it as soon as possible.
Thank you for visiting our website.
pipe Size in inches
branch pipe 46” × Header pipe 54″
branch pipe 46” × Header pipe 56″

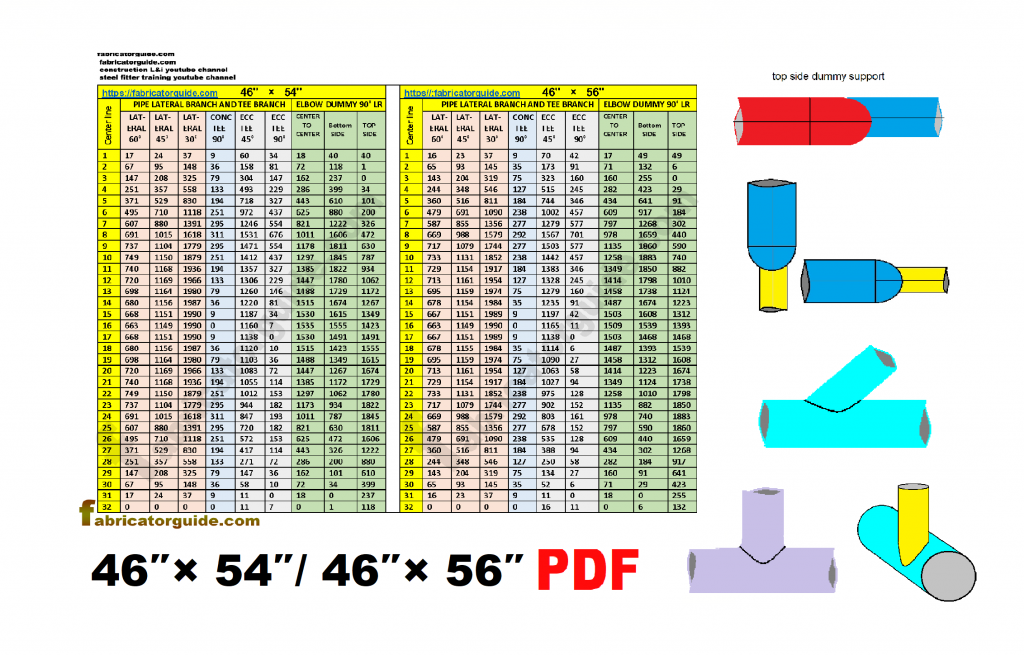

(1) Lateral pipe branch 60° Degree
(2) Lateral pipe branch 45° Degree
(3) Lateral pipe branch 30° Degree
(4) Pipe tee branch 90° Degree center to center
(5) Eccentric pipe branch top side 45° Degree
(6) Eccentric pipe branch top side 90° Degree
(7) elbow dummy support center to center
(8) elbow dummy support top side
(9) elbow dummy support Bottom side
Download Link 👇
