PIPE TO ELBOW STRAIGHT BRANCH 90° PDF CHART

Pipe to elbow straight branch Elbow size 50″ to 54″

Pipe to elbow straight branch cut back chart

Pipe to elbow straight branch fabrication with PDF chart

How to fabricate pipe tee branch with 90° elbow

Equal pipe to elbow straight branch

Unequal pipe to elbow straight branch

Pipe to elbow straight branch 64 center line marking cut back

यह पीडीएफ चार्ट के जरिए पाइप के ऊपर एल्बो का ब्रांच बिलकुल आसानी से अब आप मार्किंग कर सकते हैं इक्वल हो या अनइक्वल हो

ऑल साइजेस में आपको पीडीएफ चार्ट मिल जाएगा मार्किंग करने का तरीका बताया गया है

With this PDF chart, the elbow branch above the pipe is very easy,

now you can do marking, be equal or unqualified in all sizes. You will get a PDF chart.

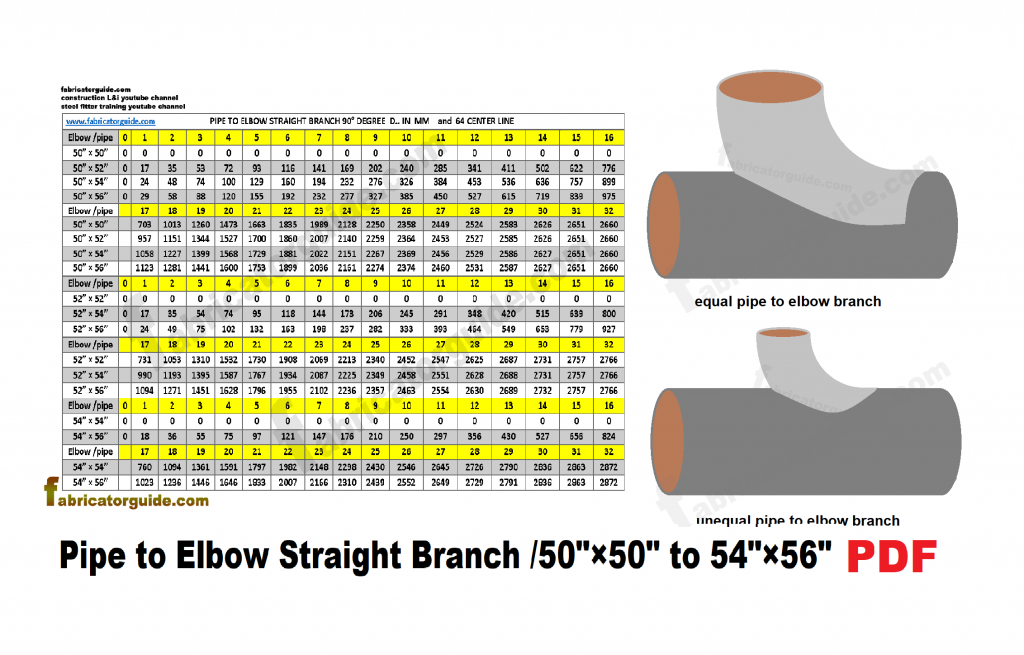

Pipe to elbow straight branch marking with cut back dimensions chart

Chart description

Pipe size 50″ Elbow size 50″

Pipe size 52″ Elbow size 50″

Pipe size 54″ Elbow size 50″

Pipe size 56″ Elbow size 50″

Chart description

Pipe size 52″ Elbow size 52″

Pipe size 54″ Elbow size 52″

Pipe size 56″ Elbow size 52″

Chart description

Pipe size 54″ Elbow size 54″

Pipe size 56″ Elbow size 54″

एल्बो के ऊपर 64 सेंटर लाइन मार्किंग करें इस तरीका से

और उसके बाद जीरो पॉइंट के बाद 1 से 32 एक्साइड डायमेंशन रहेगा और सेम ऐसे ही दूसरे साइड भी डायमेंशन रहेगा

पीडीएफ चार्ट में 1 से लेकर 32 तक आपको कट बैक मिलेगा जो एल्बो के ऊपर एक साइड से मार्किंग करना है

Mark the 64 center line above the elbow in this way

And then after zero point 1 to 32 the one side dimension will remain and the other side will also be dimensioned

In the PDF chart from 1 to 32 you will get a cutback marking from one side above the elbow
