PIPE TO ELBOW STRAIGHT BRANCH 90° PDF CHART

Pipe to elbow straight branch size 32″ 34″

Pipe to elbow straight branch cut back chart

Pipe to elbow straight branch fabrication with PDF chart

How to fabricate pipe tee branch with 90° elbow

Equal pipe to elbow straight branch

Unequal pipe to elbow straight branch

Pipe to elbow straight branch 64 center line

यह पीडीएफ चार्ट के जरिए पाइप के ऊपर एल्बो का ब्रांच बिलकुल आसानी से अब आप मार्किंग कर सकते हैं इक्वल हो या अनइक्वल हो

ऑल साइजेस में आपको पीडीएफ चार्ट मिल जाएगा मार्किंग करने का तरीका बताया गया है

With this PDF chart, the elbow branch above the pipe is very easy,

now you can do marking, be equal or unqualified in all sizes. You will get a PDF chart.

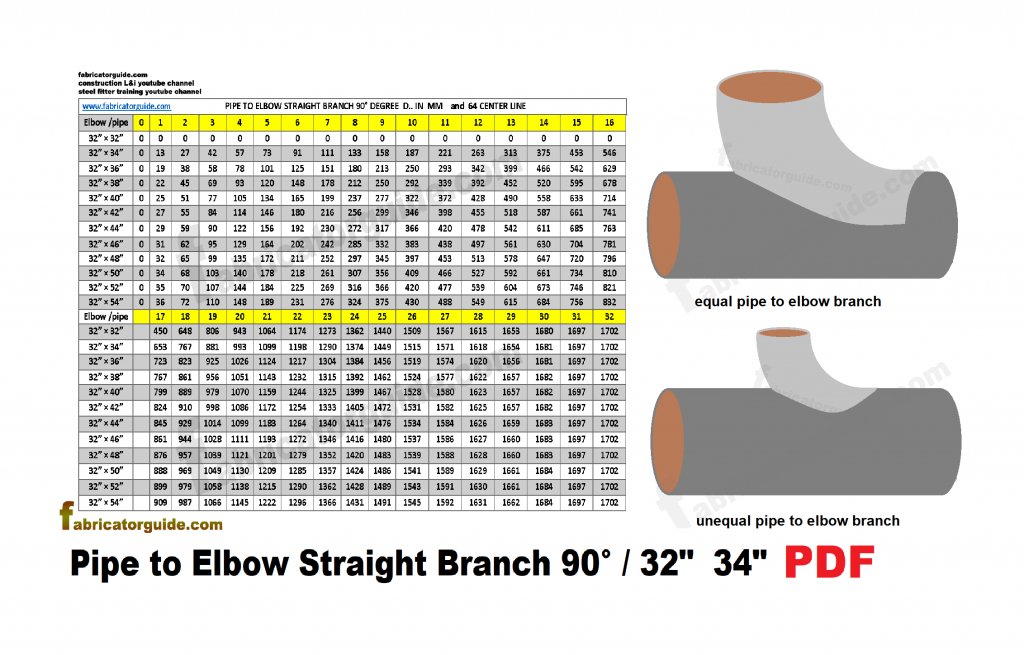

Pipe to elbow straight branch marking with cut back dimensions chart

Chart description

Pipe size   32″   Elbow size  32″

Pipe size   34″   Elbow size  32″

Pipe size   36″   Elbow size  32″

Pipe size   38″   Elbow  size 32″

Pipe size   40″   Elbow  size 32″

Pipe size   42″   Elbow  size 32″

Pipe size   44″   Elbow  size 32″

Pipe size   46″   Elbow size  32″

Pipe size   48″   Elbow  size 32″

Pipe size   50″   Elbow  size 32″

Pipe size   52″   Elbow size  32″

Pipe size   54″   Elbow size  32″

Pipe to elbow straight branch marking with cut back dimensions chart

Chart description

Pipe size   34″   Elbow size  34″

Pipe size   36″   Elbow size  34″

Pipe size   38″   Elbow  size 34″

Pipe size   40″   Elbow  size 34″

Pipe size   42″   Elbow  size 34″

Pipe size   44″   Elbow  size 34″

Pipe size   46″   Elbow size  34″

Pipe size   48″   Elbow  size 34″

Pipe size   50″   Elbow  size 34″

Pipe size   52″   Elbow size  34″

Pipe size   54″   Elbow size  34″

एल्बो के ऊपर 64 सेंटर लाइन मार्किंग करें इस तरीका से

और उसके बाद जीरो पॉइंट के बाद 1 से 32   एक्साइड डायमेंशन रहेगा और सेम ऐसे ही दूसरे साइड भी डायमेंशन रहेगा

पीडीएफ चार्ट में 1 से लेकर 32 तक आपको कट बैक मिलेगा जो एल्बो के ऊपर एक साइड से मार्किंग करना है  और उसके बाद दूसरी साइड से मार्किंग करें

Mark 64 center lines above the elbow in this way

And after zero point, 1 to 32 will be the axis dimension and similarly the other side will also have dimensions

In the PDF chart, you will get cut backs from 1 to 32 which have to be marked from one side above the elbow and then mark from the other side

pipe to elbow straight branch 32

pipe to elbow straight branch 34
