90° elbow miter cut PDF chart 2

pipe miter cut elbow with PDF chart / 64″ | 90° degree

Please share post

piping Elbow miter cut with PDF chart

PDF चैट के जरिए पाइप का माईटर बैंड बनाएं

90° Degree

नीचे साइड में पीडीएफ चार्ट डाउनलोडिंग लिंक दिया गया है

Pipe thickens stranded size

Elbow degree 90°

Elbow Radius L R  1.5 D

42 center line

Pipe size.  64″

pipe miter cut elbow with PDF chart / 64" | 90° degree

(1) C = number of  center line

(2) 1 cut  no middle piece only  2 side piece

(3) 2 cut    middle piece 1     side piece 2

(4) 3 cut    middle piece 2    side piece 2

(5) 4 cut    middle piece 3    side piece 2

(6) 5 cut    middle piece 4    side piece 2

(7) C = number of  center line

(8) 7 cut    middle piece 6    side piece 2

(9) 9 cut    middle piece 8    side piece 2

(10) 11 cut  middle piece 10    side piece 2

(11) 13 cut  middle piece 12  side piece 2

(12) 15 cut  middle piece 14  side piece 2

साइड का पीस और बीच का पीस दोनों का मार्किंग C1 C2 C3 के जरिए करना है

अगर 1 कट में बनाते हैं तो 2 पीस होगा दो कट में बनाते हैं तो 3 पीस होगा 3 कट में बनाते हैं तो 4 पीस होगा साइड पीस और मिडिल पीस लेकर

इसी तरीका से और जितना कट में बनाना चाहेंगे उतना कट में अब बना सकते हैं जितना कट पीडीएफ चार्ट में दिया गया है

Both side piece and middle piece have to be marked through C1 C2 C3

If you make in 1 cut, 2 pieces will be made in two cuts, then 3 pieces will be made in 3 cuts, then 4 pieces will be made by taking side piece and middle piece.

In the same way and as much as you want to make in the cut, you can now make it in the cut as given in the PDF chart.

पाइप के ऊपर सेंटर लाइन मार्किंग करने के लिए
पाइप का CF को भाग देना होगा जितना सेंटर लाइन में मार्किंग करना है

Example

pipe CF ÷ 16 center line

Pipe center line demo

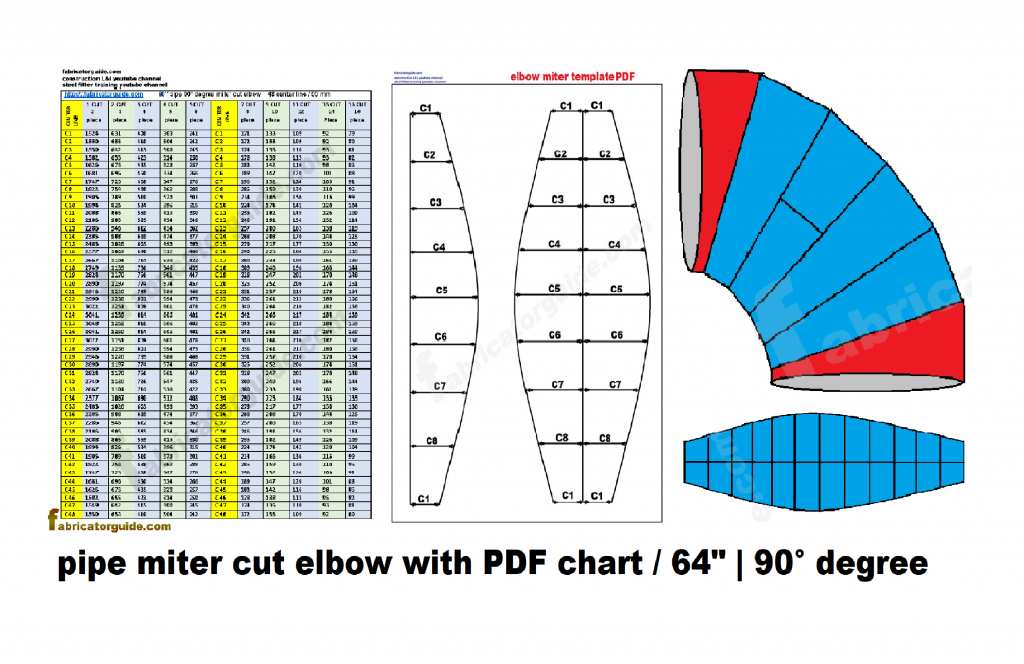

miter cut marking layout

miter cut elbow demo middle piece  side piece

miter cut elbow demo middle piece  side piece

Elbow miter cut projact 22

fitter formula
