PIPE TO ELBOW STRAIGHT BRANCH 90° PDF CHART

Pipe to elbow straight branch  2″ 3″ 4″ 6″

Pipe to elbow straight branch cut back chart

Pipe to elbow straight branch fabrication with PDF chart

How to fabricate pipe tee branch with 90° elbow

Equal pipe to elbow straight branch

Unequal pipe to elbow straight branch

यह पीडीएफ चार्ट के जरिए पाइप के ऊपर एल्बो का ब्रांच बिलकुल आसानी से अब आप मार्किंग कर सकते हैं

इक्वल हो या अनइक्वल हो ऑल साइजेस में आपको पीडीएफ चार्ट मिल जाएगा

मार्किंग करने का तरीका बताया गया है

With this PDF chart, the elbow branch above the pipe is very easy, now you can do marking,

be equal or unqualified in all sizes. You will get a PDF chart.

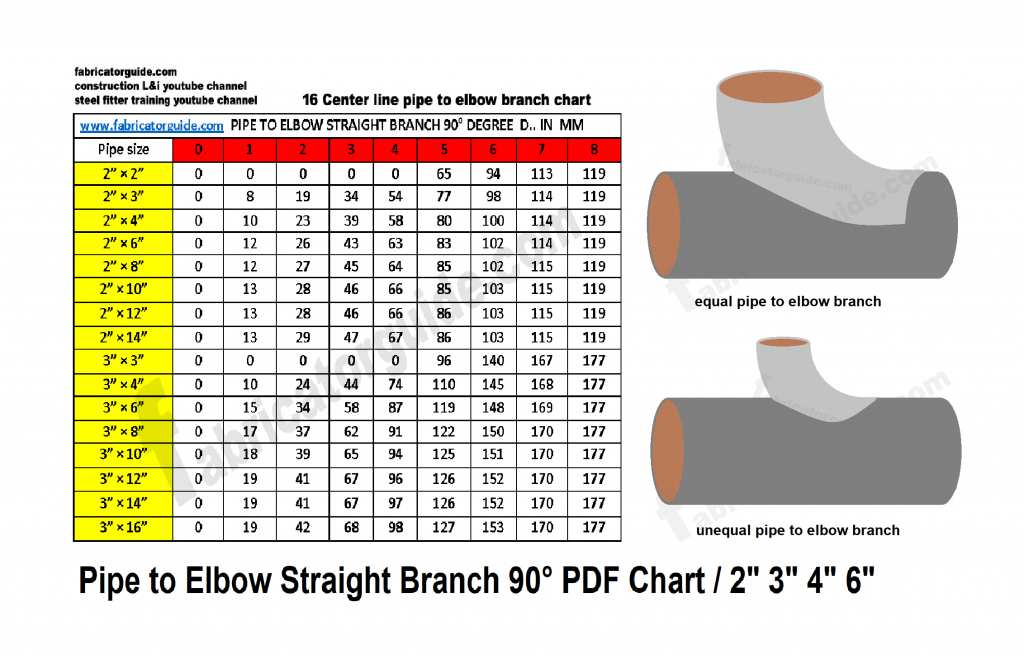

Pipe to elbow straight branch marking with cut back dimensions chart

Chart description

Pipe size   2″   Elbow size  2″

Pipe size   3″   Elbow size  2″

Pipe size   4″   Elbow size  2″

Pipe size   6″   Elbow  size 2″

Pipe size   8″   Elbow  size 2″

Pipe size   10″   Elbow  size 2″

Pipe size   12″   Elbow  size 2″

Pipe size   14″   Elbow size  2″

Chart description

Pipe size   3″   Elbow size  3″

Pipe size   4″   Elbow size  3″

Pipe size   6″   Elbow  size 3″

Pipe size   8″   Elbow  size 3″

Pipe size   10″   Elbow  size 3″

Pipe size   12″   Elbow  size 3″

Pipe size   14″   Elbow size  3″

Pipe size   16″   Elbow size  3″

Chart description

Pipe size   4″   Elbow size  4″

Pipe size   6″   Elbow  size 4″

Pipe size   8″   Elbow  size 4″

Pipe size   10″   Elbow  size 4″

Pipe size   12″   Elbow  size 4″

Pipe size   14″   Elbow size  4″

Pipe size   16″   Elbow size  4″

Pipe size   18″   Elbow size  4″

Chart description

Pipe size   6″   Elbow  size 6″

Pipe size   8″   Elbow  size 6″

Pipe size   10″   Elbow  size 6″

Pipe size   12″   Elbow  size 6″

Pipe size   14″   Elbow size  6″

Pipe size   16″   Elbow size  6″

Pipe size   18″   Elbow size  6″

Pipe size   20″   Elbow size  6″

एल्बो के ऊपर 16 सेंटर लाइन मार्किंग करें इस तरीका से

और उसके बाद जीरो पॉइंट के बाद 1 2 3 4 5 6 7 8 एक्साइड डायमेंशन रहेगा और सेम ऐसे ही दूसरे साइड भी डायमेंशन रहेगा

पीडीएफ चार्ट में 1 से लेकर 8 तक आपको कटबैक मिलेगा जो एल्बो के ऊपर एक साइड से मार्किंग करना है

Mark the 16 center line above the elbow in this way

And then after zero point 1 2 3 4 5 6 7 8 the one side  dimension will remain and the other side will also be dimensioned

In the PDF chart from 1 to 8 you will get a cutback marking from one side above the elbow

pipe to elbow straight branch 2 to 6
