pipe branch and elbow dummy PDF chart | 36″×36″/ 36″×38″

Please share post

pipe branch and elbow dummy support template PDF CHART

FREE  Download

पाइप ब्रांच और एल्बो डम्मी सपोर्ट PDF चार्ट के जरिए बताया गया है

पाइप में लेटेरल ब्रांच  90° डिग्री 60° डिग्री 45° डिग्री और 30° डिग्री सेंटर टू सेंटर

इक्वल पाइप ब्रांच और अनइक्वल पाइप ब्रांच PDF चार्ट के जरिए बताया गया है

और ईसेन्ट्रीक पाइप टी  ब्रांच टॉप साइड बॉटम साइड 45° डिग्री 90° डिग्री



और एल्बो डम्मी सपोर्ट सेंटर टू सेंटर

और एल्बो डम्मी सपोर्ट टॉप साइड

एल्बो डम्मी सपोर्ट बॉटम साइड PDF चार्ट के जरिए बताया गया है

जितना भी टेंपलेट बनाया गया है यह 40 शेड्यूल स्टैंडर्ड साइज में बनाया गया है

पाइप के उप्पर 32 सेंटर लाइन में मार्किंग करना होगा 32 सेंटर लाइन का बैक कट दिया गया है

नीचे PDF चार्ट डाउनलोडिंग का लिंक दिया गया है

PDF चार्ट में अगर कोई प्रॉब्लम हो तो हमें कमेंट करें  हम इसे सुधार करने का प्रयास जल्द से जल्द करेंगे

हमारे वेबसाइट पर विजिट करने के लिए धन्यवाद

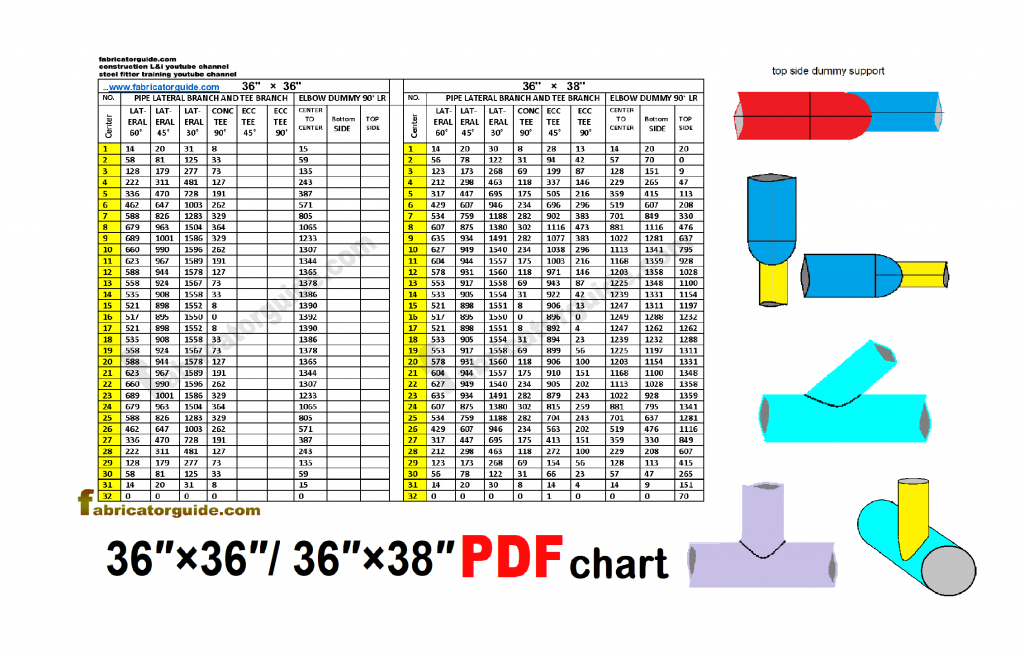

pipe Size in inches

branch pipe  36″ × Header pipe 36

branch pipe  36” × Header pipe 38

pipe branch and elbow dummy PDF chart | 36″×36″/ 36″×38″

Pipe branch and elbow dummy support is described through PDF chart

Lateral branch in pipe 90 ° degree 60 ° degree 45 ° degree and 30 ° degree center to center

Equal pipe branch and unequal pipe branch are described through PDF chart.

And eccentric pipe tee branch top side bottom side 45 ° 90 ° 90 °

And Elbow Dummy Support Center to Center

And elbow dummy support top side

Elbow dummy support is told via bottom side PDF chart

As many templates have been made, this 40 schedule has been made in standard size.

The pipe will have to be marked in the 32 center line. The back of the 32 center line has been cut.

Below is the link for PDF chart downloading

If there is a problem in the PDF chart, comment us, we will try to improve it as soon as possible.

Thank you for visiting our website.

Pipe tee branch
pipe tee branch equal and unequal
pipe tee branch top side and bottom side
pipe tee branch top side and bottom side 90 degree
pipe tee branch top side and bottom side
pipe tee branch top side and bottom side 90 degree
pipe tee branch top side and bottom side
pipe tee branch top side and bottom side 45 degree

pipe support
pipe support tee branch dummy support

pipe Size in inches

branch pipe  36″ × Header pipe 36″

branch pipe  36″ × Header pipe 38″

(1) Lateral pipe branch 60° Degree

(2) Lateral pipe branch  45° Degree

(3) Lateral pipe branch 30° Degree

(4) Pipe tee branch 90°  Degree center to center

(5) Eccentric pipe branch top side 45° Degree

(6) Eccentric pipe branch top side 90° Degree

(7) elbow dummy support center to center

(8) elbow dummy support top side

(9) elbow dummy support Bottom side

Download Link 👇

center line Point Number
 इसी तरीका से मार्किंग करना है जैसे आप यह देख रहे हैं फुटेज में बनाया गया है एक एक सेंटर लाइन के ऊपर 1 2 3 4 पॉइंट करके लाइन मारते जाना है पाइप के ऊपर
