Miter cut pipe bend 90 degree with PDF chart | 14″/16″/18″/20″/22″

19/04/2020 fitter formula

Please share post

piping Elbow miter cut with PDF chart

PDF चार्ट के जरिए पाइप का माईटर बैंड बनाएं

90° Degree

इस तरह का अगर आपको डिग्री में पाइप फिटिंग करना हो रोलिंग करके माईटर कटिंग तो यह PDF चार्ट के जरिए भी आप माईटर कटिंग कर सकते हैं

इस तरीका का अगर बनाना हो तो इसे तीन कट और चार पीस में माना जाएगा लेकिन इसमें दो ही जगह डिग्री कटिंग हो रहा है 30° और 30° और 30° में Tee रोलिंग हो रहा है

In this way, if you have to do pipe fitting in degrees, then by cutting the meter, you can also cut the meter through this PDF chart.

If you want to make this method, then it will be considered in three cuts and four pieces, but there is only two degrees cutting in it, Tee is rolling in 30 ° and 30 ° and 30 °

मिडिल पीस के ऊपर मार्किंग करने का तरीका PDF चार्ट के जरिए

Method of marking over middle piece via PDF chart

साइड पीस के ऊपर मार्किंग करने का तरीका PDF चार्ट के जरिए

Method of marking over the side piece via PDF chart

Pipe thickens stranded size

Elbow degree 90°

Elbow Radius L R 1.5 D

24 center line

Pipe size. 14″ / 16″

Pipe thickens stranded size

Elbow degree 90°

Elbow Radius L R 1.5 D

24 center line

Pipe size. 18″ / 20″

Pipe thickens stranded size

Elbow degree 90°

Elbow Radius L R 1.5 D

32 center line

Pipe size. 22″

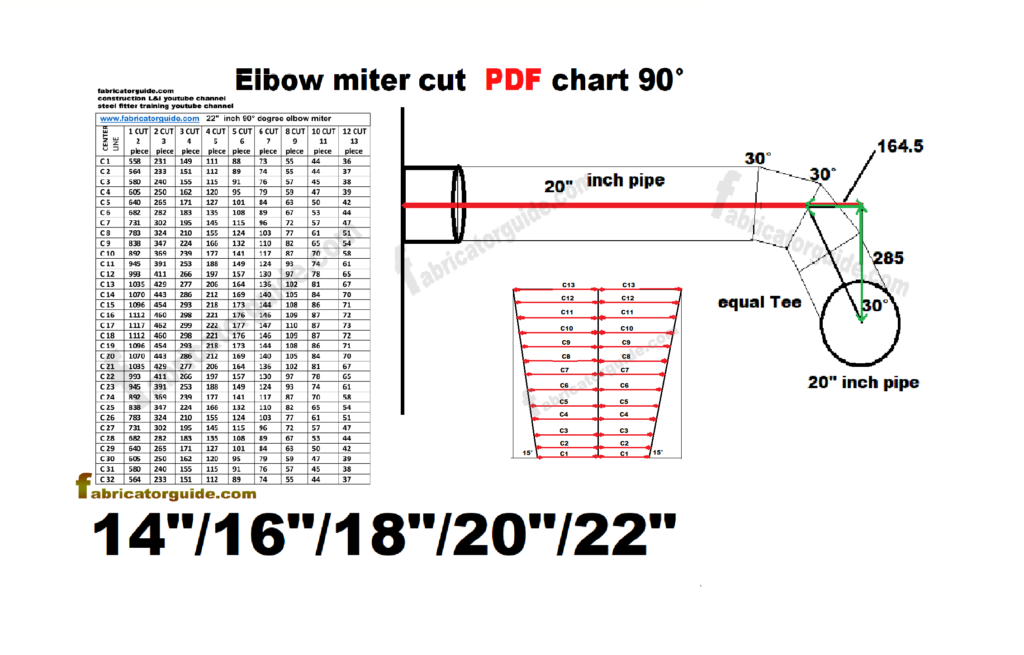

miter cut elbow marking demo

साइड का पीस और बीच का पीस दोनों का मार्किंग C1 C2 C3 के जरिए करना है

अगर एक कट में बनाते हैं तो दो पीस होगा दो कट में बनाते हैं तो तीन पीस होगा तीन कट में बनाते हैं तो चार पीस होगा साइड पीस और मिडिल पीस लेकर

इसी तरीका से और जितना कट में बनाना चाहेंगे उतना कट में अब बना सकते हैं जितना कट पीडीएफ चार्ट में दिया गया है

Both the side piece and the middle piece have to be marked through C1 C2 C3. If you make one cut, two pieces will be made in two cuts, three pieces will be made in three cuts, four pieces will be side piece and middle piece. With this method and as much as you want to make it in the cut, you can now make it in the cut as the cut is given in the PDF chart.

(1) C = center line

(2) 1 cut no middle piece only 2 side piece

(3) 2 cut middle piece 1 side piece 2

(4) 3 cut middle piece 2 side piece 2

(5) 4 cut middle piece 3 side piece 2

(6) 5 cut middle piece 4 side piece 2

(7) 6 cut middle piece 5 side piece 2

(8) 8 cut middle piece 6 side piece 2

(9) 10 cut middle piece 8 side piece 2

(10) 12 cut middle piece 10 side piece 2

Elbow miter cut projact 4
