vessel and tank nozzle rolling fitting formula

जो नोजल रोलिंग में नहीं रहेगा वह डाइमेंशन के हिसाब से लगेगा मतलब मेजरमेंट के हिसाब से लगेगा

जो ड्राइंग में दिया होगा कितनी दूरी पर लगाना है जो रोलिंग में नहीं है


और जो रोलिंग में लगाना है तो उसमें लिख देगा इतने डिग्री में लगाना है और

उसका दूरी दे देगा कितनी दूरी पर लगाना है लेकिन उसको अगर डिग्री में लगाना है तो

उसका डिग्री देगा कि मतलब 40 डिग्री में लगाना है या 45 डिग्री में लगाना है या 60 डिग्री में लगाना है

या 80 डिग्री में लगाना है या 120 डिग्री में लगाना है तो इसमें ड्राइंग में डिग्री होता है आप देख सकते हैं

ऊपर वाले फुटेज में चारों साइड का ड्राइंग में चारों साइड का डिग्री होता है पूरा 365 डिग्री में रहता है यह ड्राइंग जो रहता है

मान लीजिए कि दे दिया 45 डिग्री में लगाना है कोई भी एक नोजल

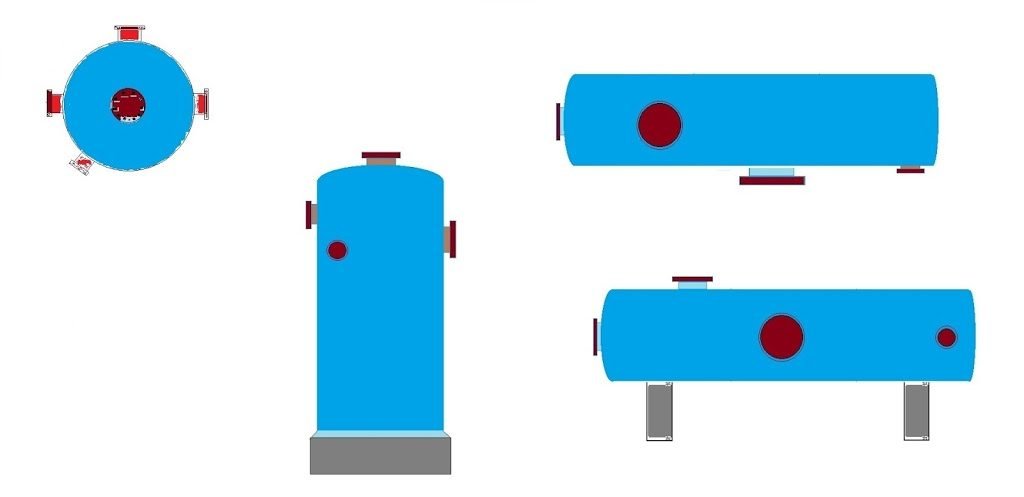

आप देख सकते हैं कि एक वेसल में जो रोलिंग में लगा हुआ है वह 45 डिग्री पर लगा हुआ है

तो इसका फार्मूला है

सरकम्फ्रेंसेस डाया CF × degree डिवाइड 360

CF × Degree ÷ 360 = MM

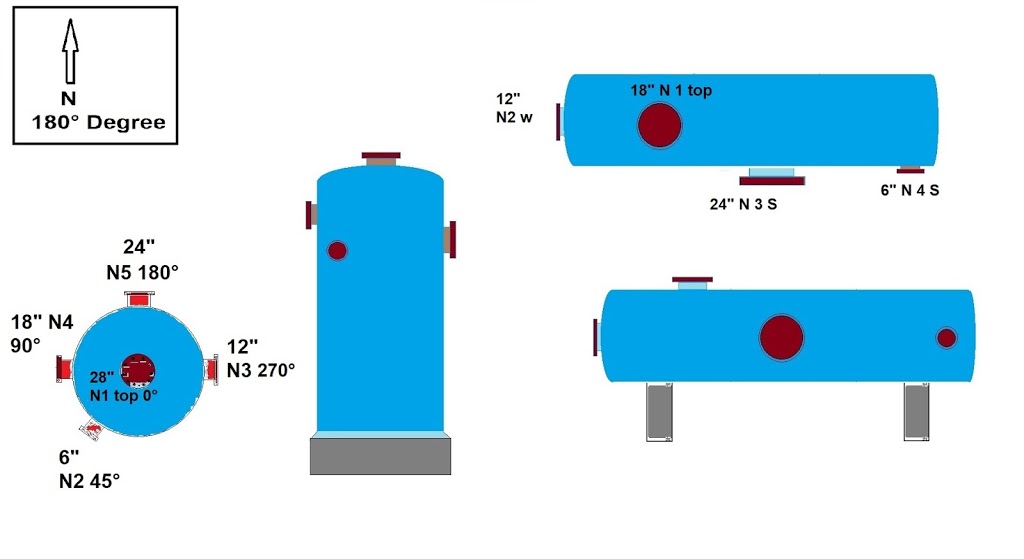

This is shown in view or top view

In this footage you can see that each nozzle has been given a number.

The nozzle which will not be in rolling will be fitted as per the dimension i.e. it will be fitted as per the measurement.

Which is given in the drawing, at what distance it has to be installed, which is not in the rolling.

And whatever is to be applied in rolling, it will be written in it that it is to be applied in so many degrees and

Its distance will give at what distance it has to be placed but if it has to be placed in degrees then

Its degree will give whether it should be installed in 40 degree or 45 degree or 60 degree.

Or if it is to be placed in 80 degree or 120 degree then it has degrees in the drawing, you can see.

In the footage above, the four sides of the drawing have degrees on all four sides. This drawing remains in full 365 degrees.

Suppose any one nozzle is to be installed at 45 degrees.

You can see that in a vessel which is engaged in rolling it is mounted at 45 degree

तो आपका जो ड्राइंग में डिग्री में दिया है लगाने के लिए तो जीरो डिग्री से 45 डिग्री तक MM में कन्वर्ट हो जाएगा कितना दूरी पर लगाना है

Branch cutting formula

Branch OD × Branch OD ÷
Vessel and tank OD × 4 = cut back

सरकम्फ्रेंसेस डाया को शॉर्टकट में CF बोला जाता है

CF निकालने का फार्मूला

vessel OD × 3.142 = CF

Formula 2

Vessel OD × π = CF
