45 degree miter cut pipe bend formula | one cut miter pipe bend any degree formula
How to make 45 degree miter cut pipe bend,
One cut miter bend formula,
45 degree miter cut pipe bend,
How to fabricate 45 degree miter cut pipe bend 8 center and line 16 center line,
one cut miter pipe bend any degree formula,
45 डिग्री माइटर कट पाइप बैंड कैसे बनाते हैं हम समझेंगे फार्मूला के जरिए
We will understand how to make a 45 degree miter cut pipe band through the formula
पाइप के ऊपर एक राउंड मार्किंग करें जहां पर माइटर कटिंग करना है
Make a round marking on the pipe where you want to make the miter cut
8 सेंटर लाइन में मार्किंग करने के लिए पाइप के ऊपर 8 सेंटर लाइन मार्किंग करें
और सभी सेंटर लाइन पर 1 से लेकर 8 तक नंबर लिखे और डिग्री लिखे जैसे यह चित्र में दिखाया गया है
To mark 8 center lines, mark 8 center lines on the pipe
And write numbers from 1 to 8 on all the center lines and write degrees as shown in the picture
45 डिग्री बेंड मार्किंग कट बैक कैलकुलेशन 8 सेंटर लाइन में
45 degree bend marking cut back calculation in 8 center lines
10 inch pipe
Pipe OD 273 mm
जितना भी डिग्री में माइटर कट बैंड बनाना हो उसका डिग्री 2 से डिवाइड करें
Divide the degree of the miter cut band you want to make by 2
45° ÷ 2 = 22.5°
tan( 22.5 ) × 273 = 113 mm
113 ÷ 2 = 56.5 mm 90° center line cut back
Sin( 45 ) × 56.5 = 40 mm 45° center line cut back
इस तरीका से कट बैक मार्किंग करने के बाद एक पट्टी के जरिए राउंड मार्किंग करें और पाइप को कटिंग करें
In this way, after marking the cut back, make a round marking using a strip and cut the pipe
16 सेंटर लाइन में मार्किंग करने का तरीका 1 कट 45 डिग्री माइटर बेंड
16 How to Mark a Center Line 1 Cut a 45 Degree Miter Bend
45° ÷ 2 = 22.5°
tan( 22.5 ) × 273 = 113 mm
113 ÷ 2 = 56.5 mm 90° center line cut back
Sin( 67.5 ) × 56.5 = 52 mm 67.5° center line cut back
Sin( 45 ) × 56.5 = 40 mm 45° center line cut back
Sin( 22.5 ) × 56.5 = 21.5 mm 45° center line cut back
इस तरीका से कट बैक मार्किंग करने के बाद एक पट्टी के जरिए राउंड मार्किंग करें और पाइप को कटिंग करें
In this way, after marking the cut back, make a round marking using a strip and cut the pipe

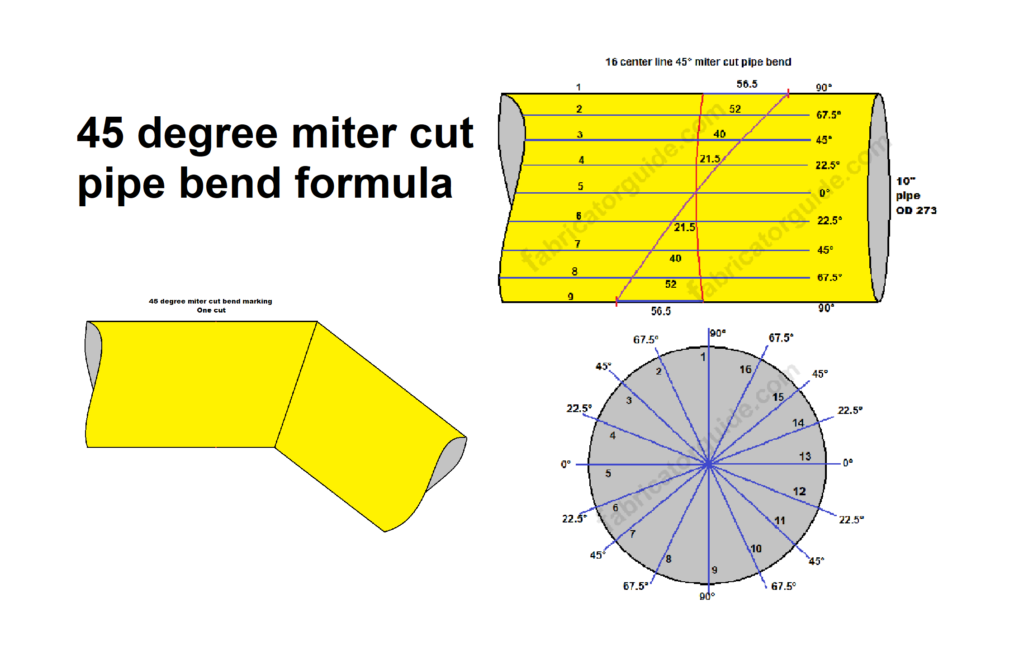

यह चित्र देखकर आपको यह समझ में आ जाएगा कि किस तरीका से सेंटर लाइन मार्किंग किया गया है
और सभी सेंटर लाइन का डिग्री किस तरीका से लिखा गया है और 1 से लेकर 8 तक मार्किंग करना हो या
16 सेंटर लाइन मार्किंग करना है सेम ऐसे ही आपको मार्किंग करना होगा
By looking at this picture you will understand how the center line marking has been done
and how the degree of all the center lines has been written and whether you want to mark from 1 to 8 or
if you want to mark 16 center lines, you will have to do the marking in the same way
