1 Cut mitered Pipe Cutting with PDF Chart | 56″ 58″ 60″ | 60° 45° 30° 22.5° 15°
One cut mitered pipe cutting with PDF chart
1 cut miter pipe cutting 60 degree with PDF chart
1 cut miter pipe cutting 45 degree with PDF chart
1 cut miter pipe cutting 30 degree with PDF chart
1 cut miter pipe cutting 22.5 degree with PDF chart
1 cut miter pipe cutting 15 degree with PDF chart
One cut mitered pipe cutting with PDF chart pipe size 56″ 58″ 60″
One cut Mitered pipe cutting with PDF Chart 60° 45° 30° 22.5° 15°
one side miter cut pipe marking with cut back chart
1 Cut miter pipe cut back chart 60° 45° 30° 22.5° 15°
1 Cut Pipe degree cutting with PDF Chart
एक कट माइटर पाइप कटिंग PDF चार्ट के जरिए पाइप साइज 56″ / 58″ / 60″
One Cut Miter Pipe Cutting PDF Chart Pipe Size 56″ / 58″ / 60″
पीएफ चार्ट में कौन से लाइन में कितने डिग्री का कटिंग करने के लिए कट बैक चार्ट दिया गया है
Cut back chart is given to show how much degree of cutting is to be done in which line in PF chart
1 Cut Miter pipe cutting 60° 45° 30° 22.5° 15°
Pipe size 56″ / 58″ / 60″
(1) C = number of center line 48
(2) 1 Cut miter Pipe cutting 60°
(3) 1 Cut miter Pipe cutting 45°
(4) 1 Cut miter Pipe cutting 30°
(5) 1 Cut miter Pipe cutting 22.5°
(6) 1 Cut miter Pipe cutting 15°

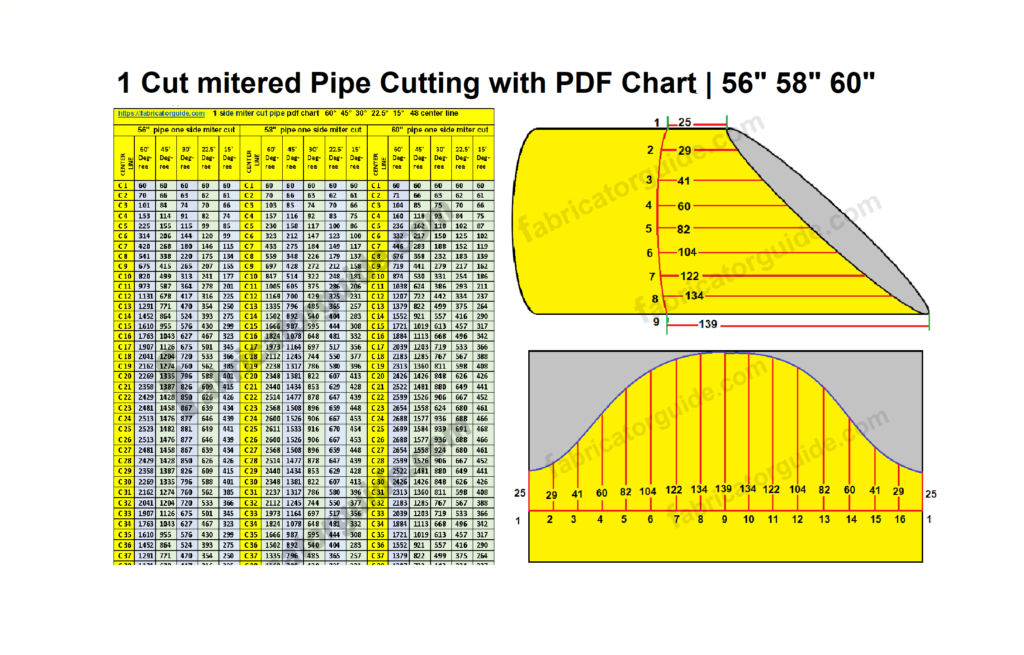

पीएफ चार्ट के जरिए मार्किंग करने का तरीका ऊपर चित्र में दिखाया गया है कि तरीका से मार्किंग करना है
यह 4 इंच पाइप के ऊपर डेमो दिखाया गया है
आपको यह देखना होगा कि कितने डिग्री में आपको मार्किंग करना है
जितने डिग्री में आपको मार्किंग करना है उतने डिग्री कट बेक लाइन यूज़ करें
सबसे पहले जितना सेंटर लाइन में कट बैक दिया गया है, उतना सेंटर लाइन मार्किंग करें
कट बैक चार्ट में सबसे लंबा डाइमेंशन जो दिया गया है, उतने दूरी पर एक राउंड मार्किंग करें
और सभी सेंटर लाइन पर नंबर लिखे जैसे 1 से लेकर 16 तक
और उसके बाद एक नंबर से स्टार्ट करें मार्किंग करना PDF चार्ट में जो कटबैक दिया गया है
एक-एक नंबर राउंड मार्किंग से पाइप के एंड और की तरफ मार्किंग करें
जैसे ऊपर दिए गए चित्र में बताया गया है
The method of marking through PF chart is shown in the picture above. The marking method is shown in this way
This is the demo shown above for a 4 inch pipe
You have to see in how many degrees you have to mark.
Use as many degrees of cut back line as you want to mark.
First of all, mark the center line as much as the cut back given in the center line.
Make a round marking at that distance of the longest dimension given in the cut back chart.
And write numbers on all the center lines like 1 to 16.
And after that start marking from a number, as per the cut back given in the PDF chart.
Mark each number towards the end of the pipe with round marking.
As shown in the picture above
1 cut mitered pipe cutting chart 56 58 60
