How to cutting elbow any degree
Elbow any degree cutting formula
How to find radius elbow radius Arc length
Any degree elbow cutting formula
Piping elbow any degree cutting calculation
8 inch elbow 60 degree cutting 4 center line formula
Elbow miter cutting formula
Ready-made elbow any degree cutting formula
Pipe fitter fabricatore formula
How to cut an elbow in any degree
R 1 = Elbow in side radius arc length
R 2 = Elbow middle side radius arc length
R 3 = Elbow out side radius arc length
OD = out side elbow diameter
EC = Elbow Center
( R 1 ) = tan( 1 ) × ( EC – 1/2 OD ) × degree = answer
( R 2 ) = tan( 1 ) × EC × degree = answer
( R 3 ) = tan( 1 ) × ( EC + 1/2 OD ) × degree = answer
मान लीजिए 8 इंच का एल्बो है 90 डिग्री का, और उसे 60 डिग्री में कटिंग करना है
Suppose an 8-inch elbow is of 90 degrees and it needs to be cut at 60 degrees

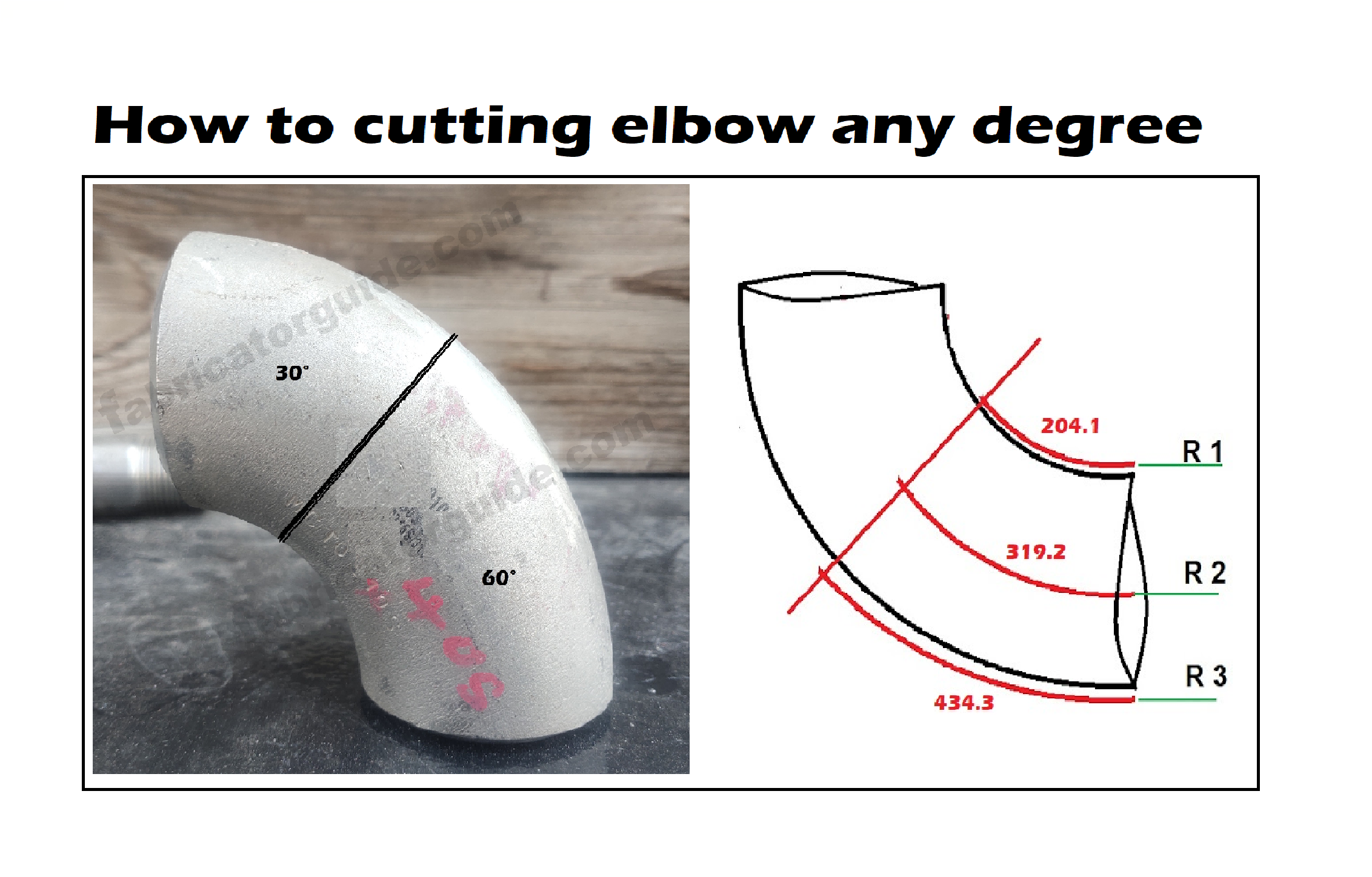

Example 8″ Inch elbow 60° degree cutting calculation
8″ inch 90 degree elbow center 304.8 mm
8″ Elbow OD 219.8 mm ÷ 2 = 109.9 mm
90° degree to cutting 60° degree cutting calculation
( R 1 ) = tan( 1 ) × ( 304.8 – 109.9 ) × 60° = 204.1 mm Inside radius arc length
( R 2 ) = tan( 1 ) × ( 304.8 ) × 60° = 319.2 mm middle radius arc length
( R 3 ) = tan( 1 ) × ( 304.8 + 109.9 ) × 60° = 434.3 mm Outside radius arc length

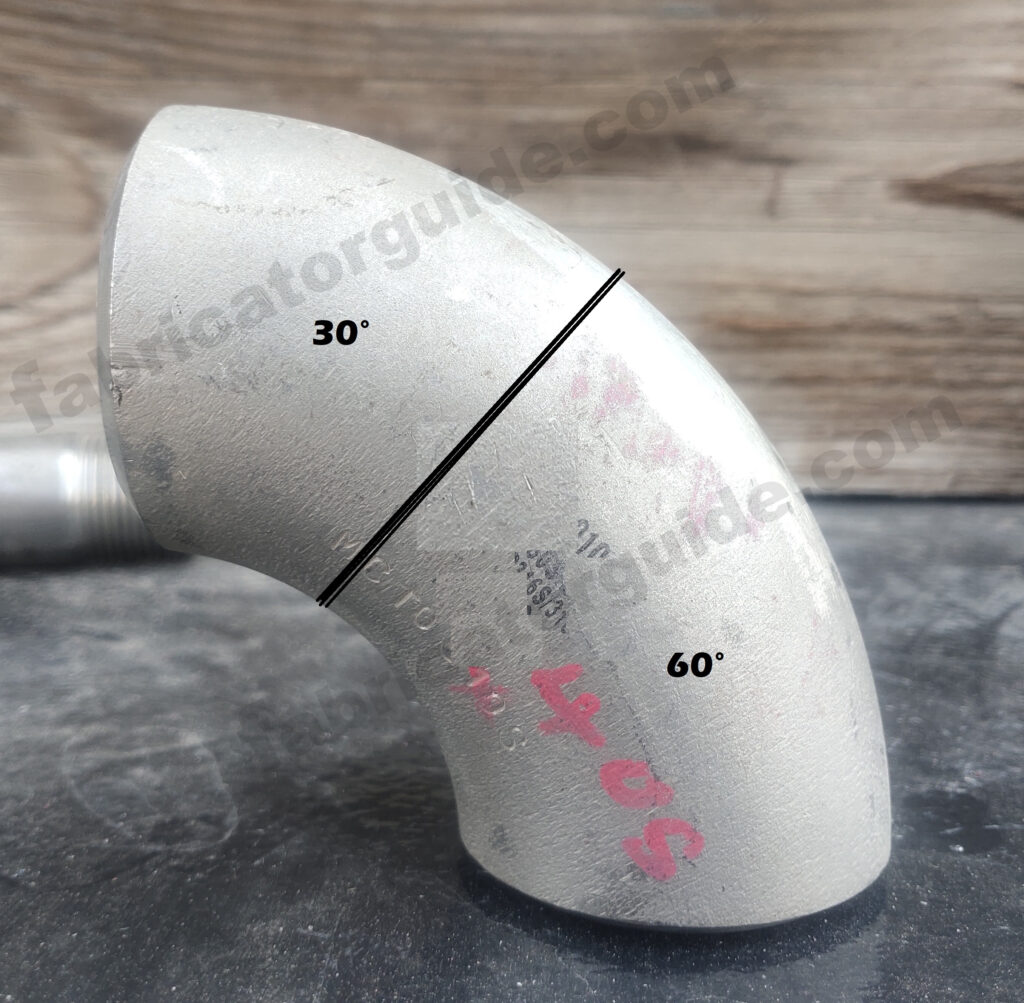

इस तरीका से चार सेंटर लाइन मार्किंग करें 8 इंच एल्बो के ऊपर
और जो आर्क लेंथ डाइमेंशन आया है जो सभी चार सेंटर लाइन पर मार्किंग करें
और एक पट्टी के जरिए राउंड मार्किंग करके कटिंग करें
इस तरीका से 53 डिग्री में आप एल्बो कटिंग कर सकते हैं

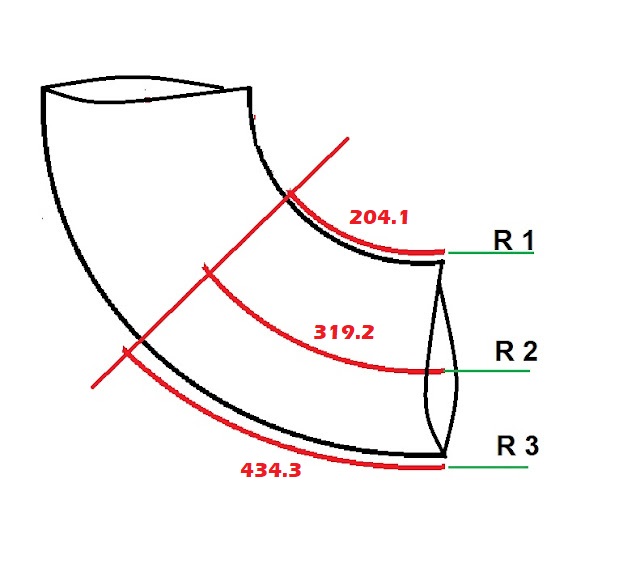

Elbow inside radius arc length 204.1 mm
Elbow middle side radius arc length 319.2 mm
Elbow outside radius arc length 434.3 mm
>
>
