Offset pipe elbow degree calculation formula | Offset pipe travel length calculation formula
Offset pipe degree calculation formula
Offset pipe elbow degree calculation formula
Offset pipe travel length calculation formula
Degree pipe fitting calculation formula
How to find elbow degree in offset pipe fitting

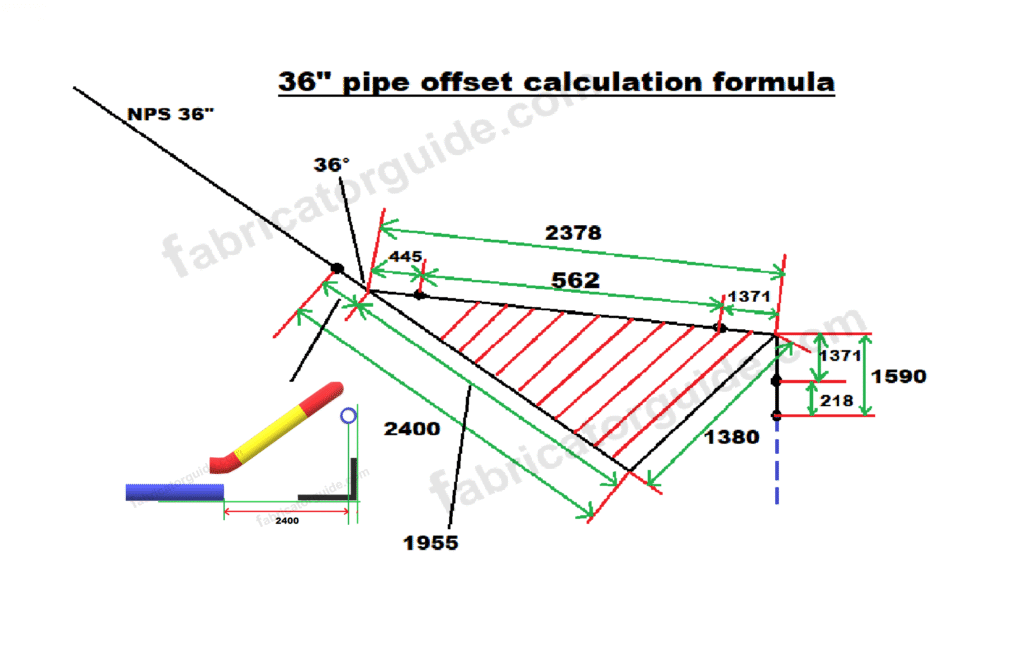

36 इंच पाइप का डिग्री कैलकुलेशन बताया गया है
Degree calculation of 36 inch pipe is given
होरिजेंटल पाइप से वर्टिकल पाइप तक ऑफसेट डायमेंशन इस तरह चेक करें जैसे यह चित्र में दिखाया गया है
Check the offset dimension from the horizontal pipe to the vertical pipe as shown in the figure
होरिजेंटल पाइप सेवर्टिकल पाइप तक इस तरहएम दूरी चेक करेंऔर हॉफ OD माइनस करें
Check the distance from the horizontal pipe to the vertical pipe like this and minus half OD
होरिजेंटल पाइप से वर्टिकल पाइप कितना अप डाउन है इस तरह चेक करें
Check how much the vertical pipe is up and down from the horizontal pipe in this way
36 इंच पाइप का डिग्री कैलकुलेशन बताया गया है
Degree calculation of 36 inch pipe is given
डाइमेंशन फील्ड मेजरमेंट करने के बाद इस तरह ड्राइंग बनाएं और
जहां-जहां पर अपने डाइमेंशन चेक किया है वहां पर डाइमेंशन
After doing dimension field measurement, make a drawing like this and mark the dimensions at the places where you have checked the dimensions.
जहां पर 36 एल्बो डिग्री डालकर के कैलकुलेशन किया गया है पहले आप वहां पर 45 डिग्री का एल्बम सेंटर डाइमेंशन डालकर कैलकुलेशन करें उसके बाद फिर एल्बम का डिग्री चेंज करें
Where the calculation has been done by entering 36 elbow degrees, first calculate by entering 45 degrees album center dimension there and then change the degree of album
2400 – 445 = 1955 mm
एल्बो डिग्री इस तरह कैलकुलेशन करें
Elbow degree calculation formula
tan-1( 1380 ÷ 1955 = 35° degree
36 डिग्री एल्बो लिखा गया है लेकिन कैलकुलेशन में 35 डिग्री आ रहा है तो 1 डिग्री से कोई फर्क नहीं पड़ेगा
36 degree elbow is written but in the calculation it is coming out to be 35 degree so 1 degree will not make any difference
36 डिग्री एल्बो सेंटर इस तरह कैलकुलेशन करें
Calculate 36 degree elbow center like this
36 ÷ 2 = 18
tan( 18 ) × 1.5 × 25.4 = 12.3
36″ pipe × 12.3 = 445 mm 36° degree elbow
36″ × 38.1 = 1371 mm 90 degree elbow center
ट्रैवल पाइप लेंथ कैलकुलेशन इस तरह करें
Do the travel pipe length calculation like this
√ ( 1380^2 + 1955^2 = 2378
2378 – 445 – 1371 = 562 mm travel pipe length
Vertical dimensions 1590 – 1371 = 218 mm
Vertical pipe 218 mm
तो फ्रेंड मुझे उम्मीद है कि यह कैलकुलेशन आपको समझ में आ गया होगा
So friend, I hope you have understood this calculation.
