Pipe special c channel bracing support different degree calculation

इस तरीका का पाइप स्पेशल सपोर्ट अगर बनाना हो और

उसका डिग्री में जो चैनल लग रहा है अलग डिग्री में है तो उसका डिग्री कैलकुलेशन कैसे करेंगे

और उसका लेंथ डाइमेंशन कैलकुलेशन कैसे करेंगे

If a pipe special support of this type is to be made and

the channel in its degree is in different degrees, then how will its degree be calculated

and how will its length dimension be calculated

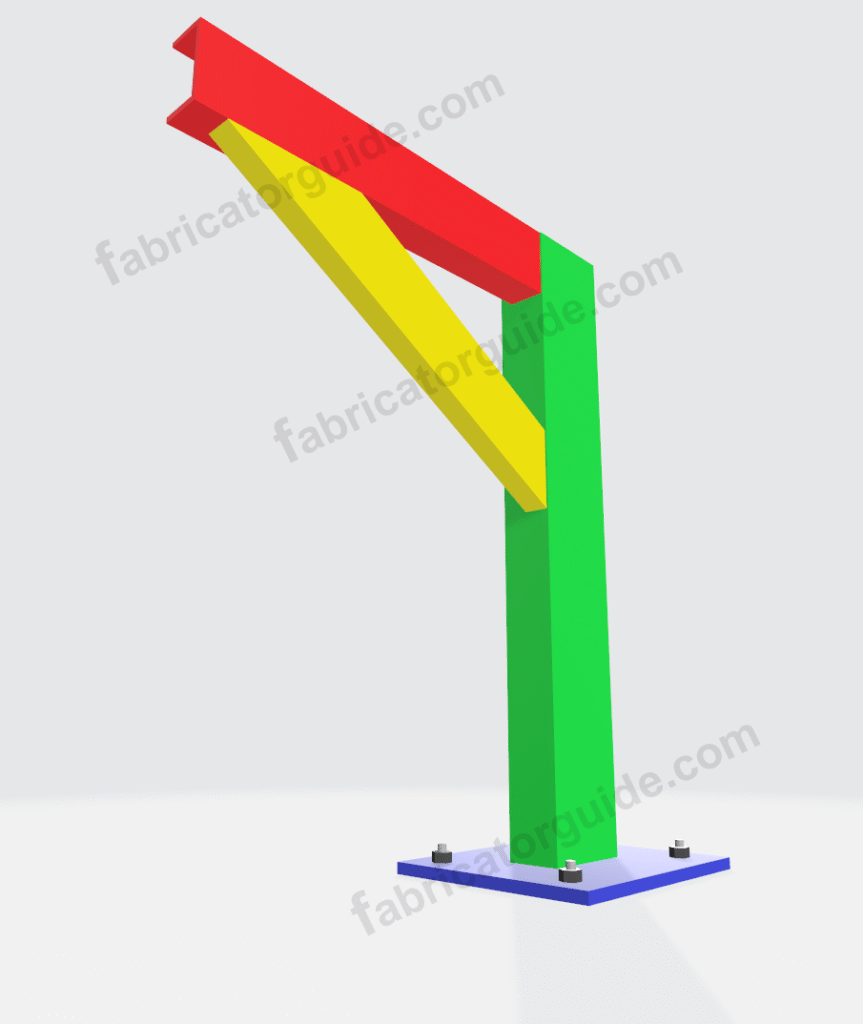

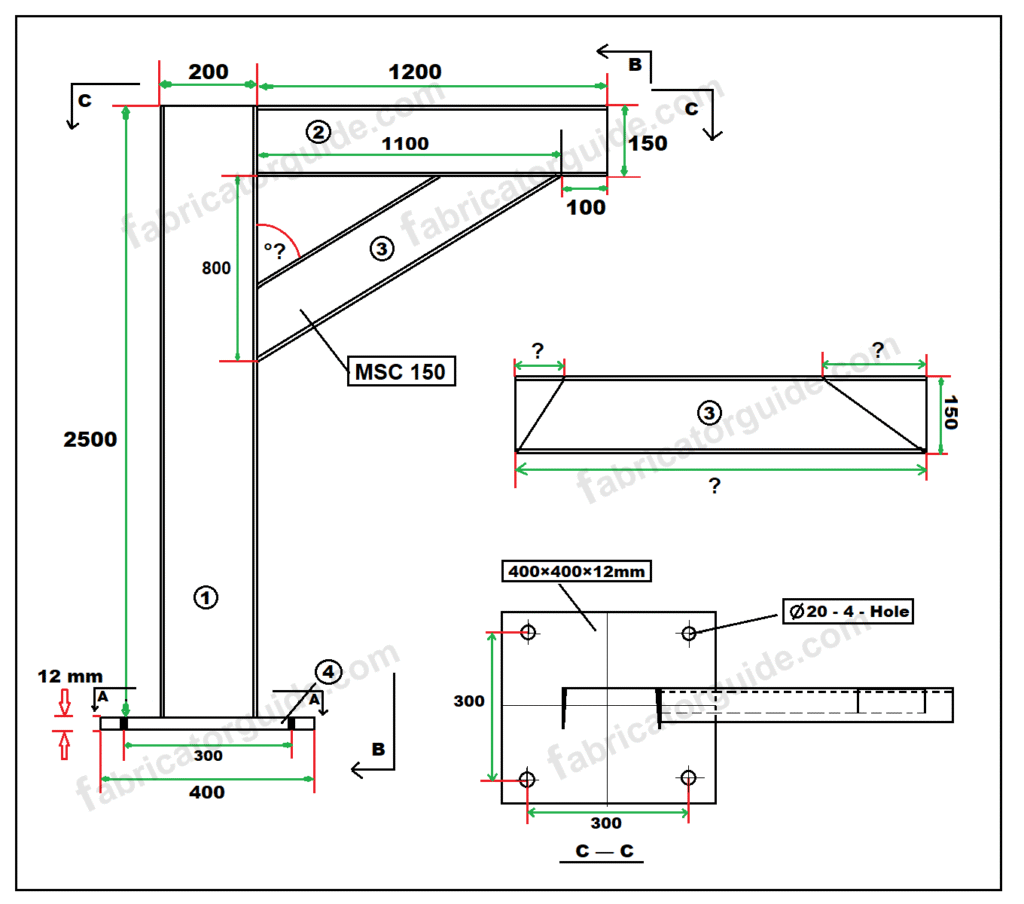

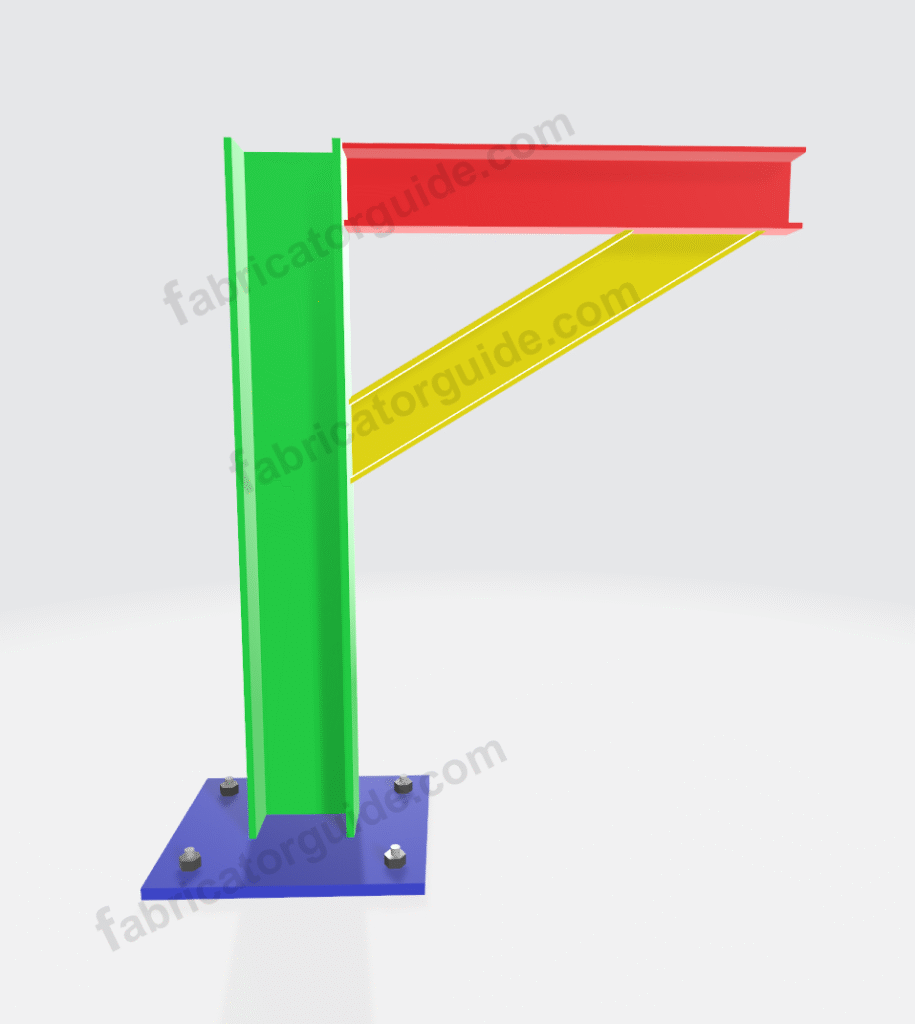

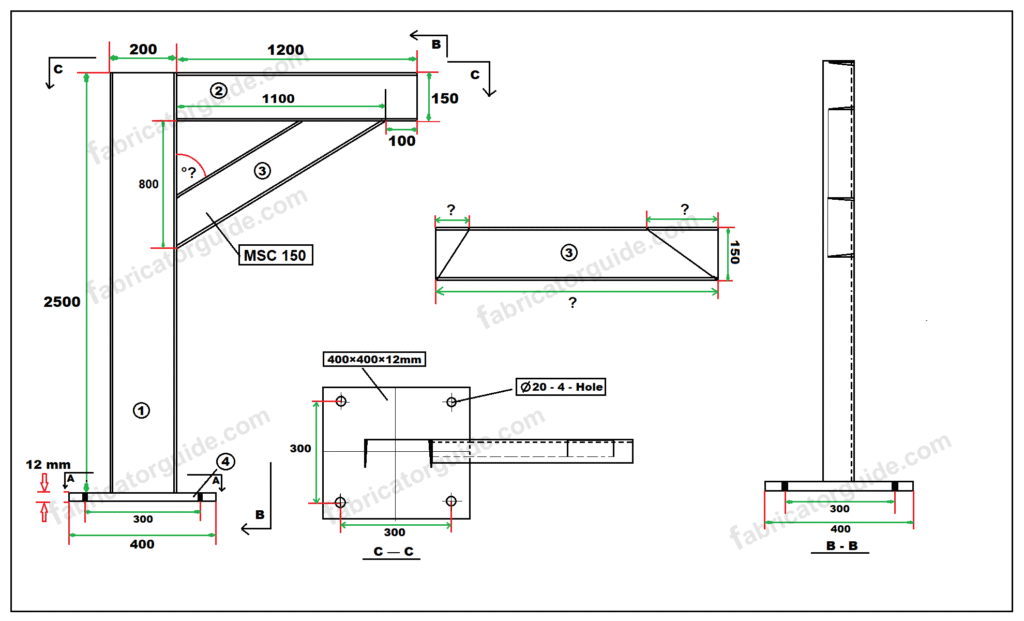

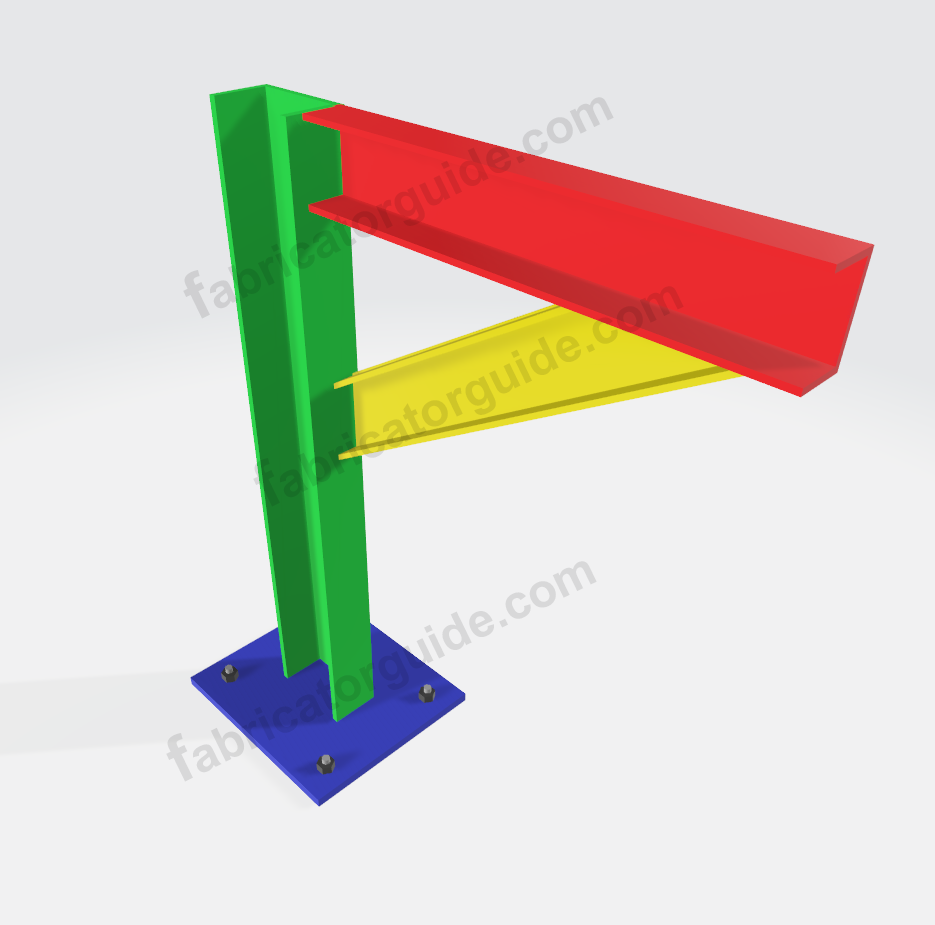

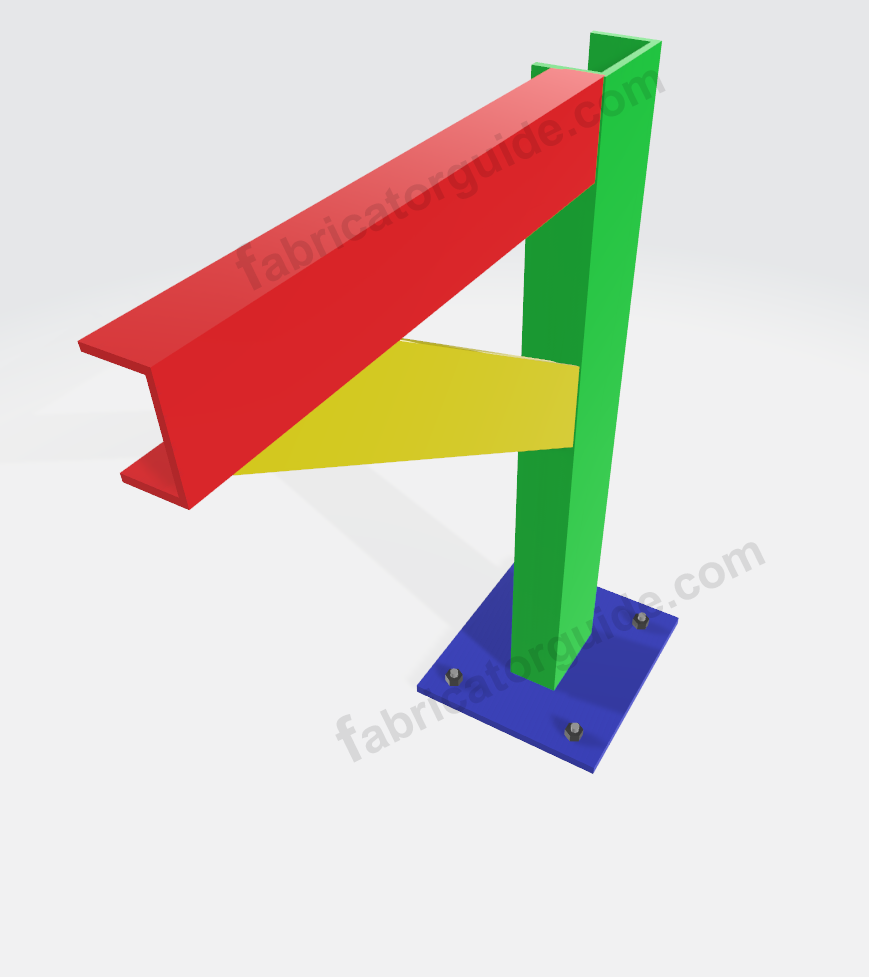

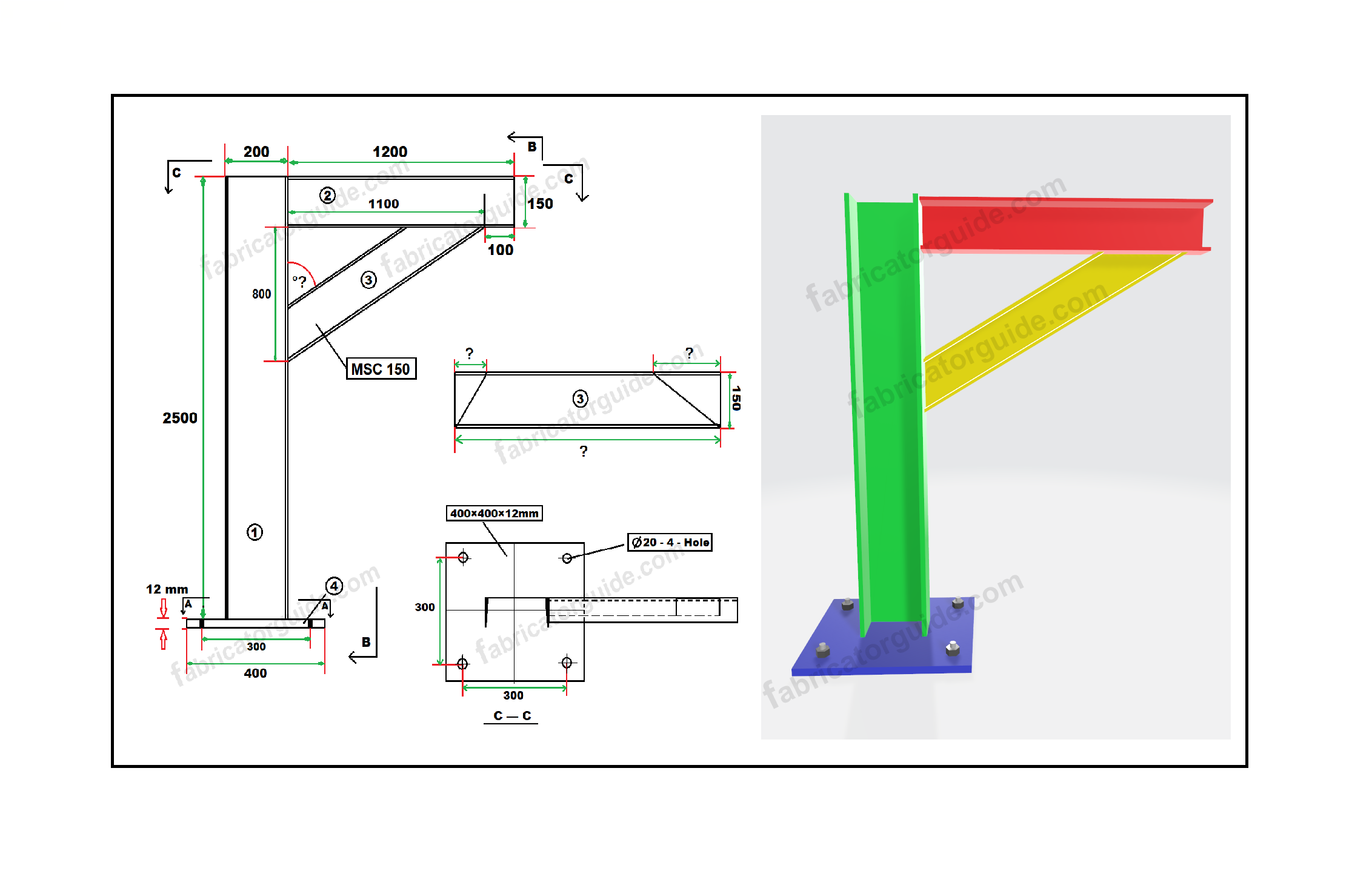

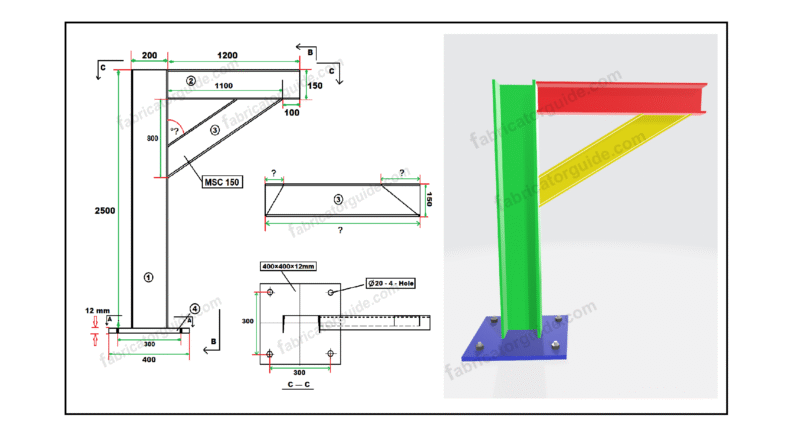

पाइप सपोर्ट बनाने के लिए यह उसका ड्राइंग है

यह अलग-अलग चीजों में भी इस तरह का सपोर्ट उसे किया जाता है

यह सपोर्ट MS C  चैनल के जरिए बनाने के लिए यह ड्राइंग बनाया गया है

This is the drawing for making pipe support

This type of support is used in different things

This drawing has been made to make this support through MS C channel

यह स्ट्रक्चरल पाइप सपोर्ट में जो डिग्री में C चैनल लगा है उसका डिग्री कैलकुलेशन कैसे करेंगे

और ब्रेसिंग चैनल के दोनों साइड कितना डिग्री कटिंग होगा

और ब्रेसिंग चैनल कट बैक डाइमेंशन कैलकुलेशन कैसे करेंगे

और ब्रेसिंग चैनल का लेंथ डाइमेंशन कैलकुलेशन कैसे करेंगे

How will you calculate the degree of C channel installed in this structural pipe support

And how much degree cutting will be done on both sides of the bracing channel

And how will you calculate the bracing channel cut back dimension

And how to calculate the length dimension of bracing channel

यह पाइप स्पेशल सपोर्ट बनाने के लिए जो ड्राइंग में C चैनल का डिजाइन बना है

सभी चैनल पर एक आइटम नंबर लिखा है

जैसे की आइटम नंबर 1 आइटम नंबर 2 आइटम नंबर 3  आइटम नंबर 4

This pipe is designed as C channel in the drawing to make special support

All channels have an item number written on them

Like item number 1, item number 2, item number 3, item number 4

>

>

item number 1  200 C channel

item number 2  150 C channel

item number 3  150 C channel

item number 4  400 × 400 plate

>

>

आइटम नंबर 3 ब्रेसिंग सी चैनल डिग्री कैलकुलेशन फॉर्मूला

Item No.3 bracing C Channel Degree Calculation Formula

tan-1( 800 ÷ 1100 ) = 36° degree

90° – 36° = 54° degree

tan-1( 1100 ÷ 800 ) = 54° degree

आइटम नंबर 3 ब्रेसिंग सी चैनल लेंथ डाइमेंशन कैलकुलेट फार्मूला

Item No.3 Bracing C Channel Length Dimension Calculate Formula

Vertical dimension  800

Horizontal dimension  1100

√( 800^2 + 1100^2 = 1360 mm

Item No.3 Bracing  C Channel length dimension 1360 mm

>

>

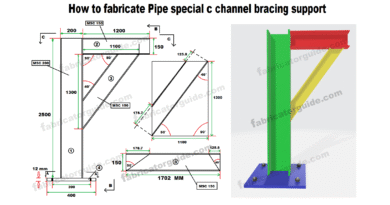

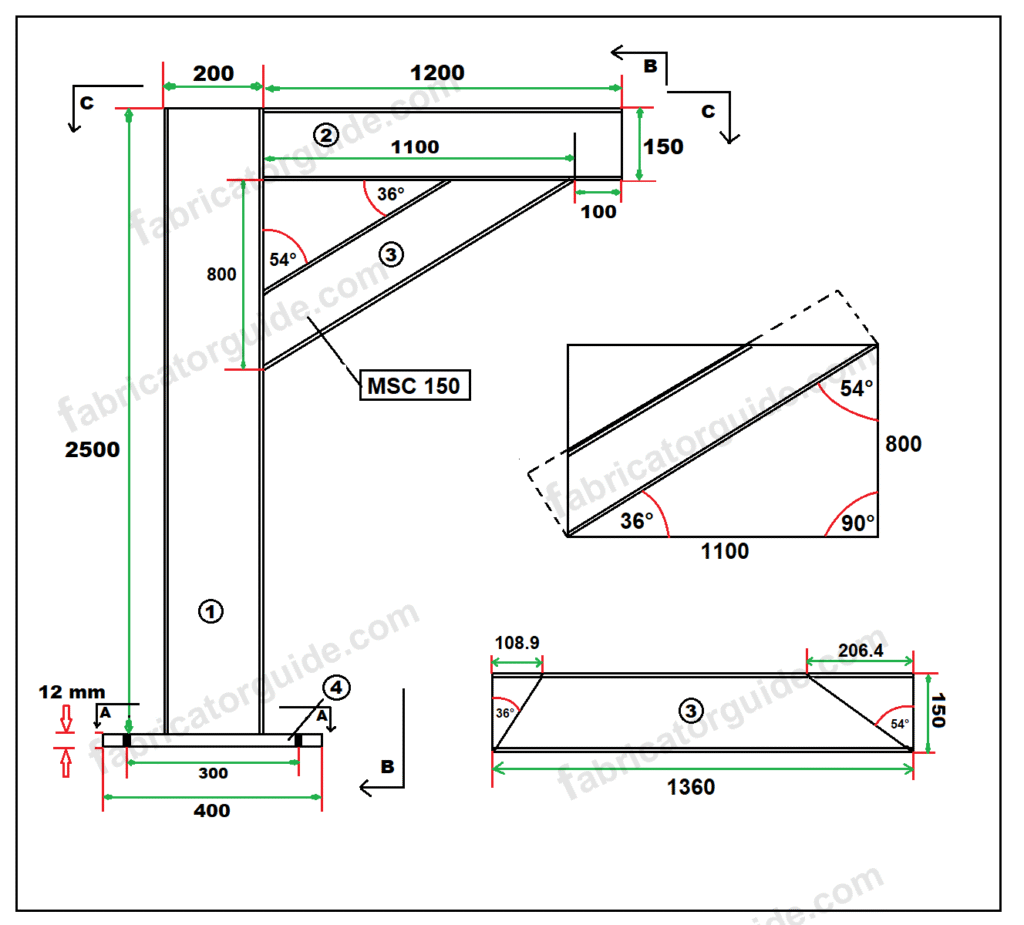

जिस तरह से लेआउट मार्किंग करके ड्राइंग में दिखाया गया है सेम वैसे ही

आपको मार्किंग करना होगा और उसके बाद कैलकुलेशन करना होगा

उसके बाद आपको समझ में आएगा कि कौन सा डिग्री किस तरफ रहेगा

वर्टिकल साइड में 36° डिग्री कटिंग होगा

और होरिजेंटल यानी कि ऊपर साइड में 54° कटिंग होगा

वेटिकल साइड में जो 54 डिग्री आया है उस तरफ चैनल में 36 डिग्री कटिंग किया जाएगा

और ऊपर साइड होरिजेंटल जो 36 डिग्री आया है उस तरफ 54 डिग्री सी चैनल में कटिंग किया जाएगा

Just like the layout marking is shown in the drawing, in the same way

You will have to do the marking and then do the calculation

After that you will understand which degree will be on which side

There will be 36° degree cutting on the vertical side

And there will be 54° cutting on the horizontal side i.e. the upper side

36 degree cutting will be done in the channel on the side where 54 degrees are on the vertical side

And 54 degree cutting will be done in the channel on the side where 36 degrees are on the horizontal side on the upper side

>

>

आइटम नंबर 3  C चैनल डिग्री कटिंग कट बैक कैलकुलेशन फॉर्मूला

tan( 36 ) × 150 = 108.9 mm degree cut back

tan( 54 ) × 150 = 206.4  mm degree cut back

तो फ्रेंड मुझे उम्मीद है कि आपको यह फार्मूला समझ में आ गया होगा

So friend, I hope you have understood this formula.
