The pipe support you see in this picture is a special pipe support

This pipe support is made using C channel

You can use this support as pipe special bracing support

This type of structural pipe support is made using C channel and beam and angle

This type of structural support is also used for cable tray

यह स्पेशल पाइप सपोर्ट फैब्रिकेशन डिटेल ड्रॉइंग है

इस तरह का स्पेशल पाइप सपोर्ट बनाने के लिए इस तरह का ड्राइंग आता है

जिसे ड्राइंग के जरिए पाइप सपोर्ट बनाया जाता है

तो सबसे पहले आपको ड्राइंग देखने आना चाहिए

यह ड्राइंग मेंतीन तरफ से व्यू दिखाया जाता है

जैसे सामने से कैसा दिख रहा है और साइड से कैसा दिख रहा है

और ऊपर से कैसा दिख रहा है जिसे हम कहते हैं

फ्रंट व्यू और साइड व्यू और टॉप व्यू

ड्राइंग में देख सकते हैं किस तरीका से अलग-अलग सेक्शन दिया गया है व्यू देखने के लिए

और सभी सेक्शन पर एक नाम दिया गया है,  A सेक्शन B सेक्शन C सेक्शन

ज्यादा जानकारी के लिए आप हमारे यूट्यूब चैनल पर वीडियो देख सकते हैं

किस तरीका सेस्ट्रक्चरल फेब्रिकेशन डिटेल ड्रॉइंग देखा जाता है

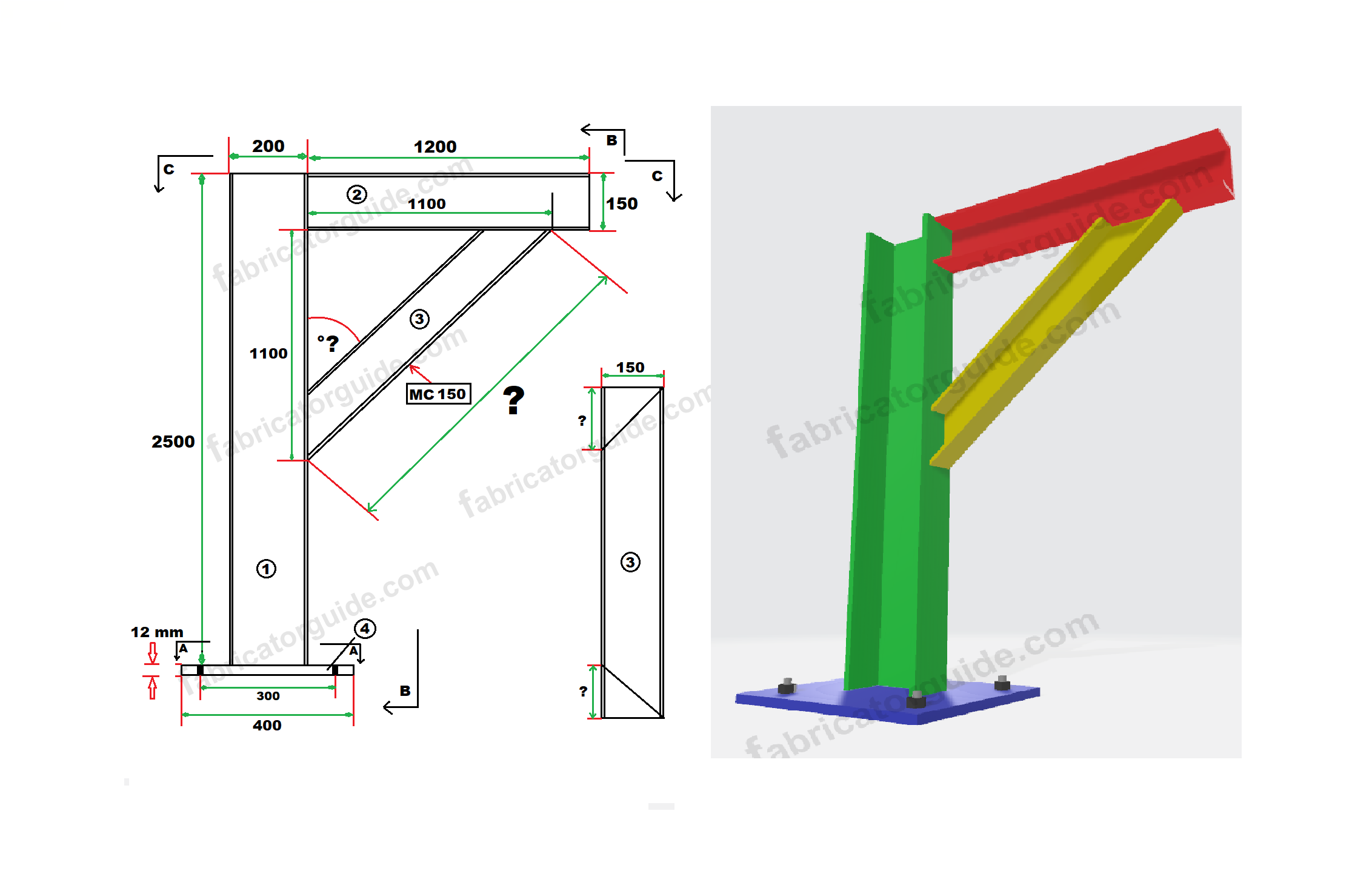

This is special pipe support fabrication detail drawing

This kind of drawing is available for making this kind of special pipe support

Pipe support is made through drawing

So first of all you should know how to see the drawing

This drawing shows the view from three sides

Like how it looks from the front and how it looks from the side

And how it looks from the top which we call

Front view and side view and top view

You can see in the drawing how different sections are given for viewing

And all the sections are given a name,  A section B section C section

For more information you can watch the video on our YouTube channel

How is structural fabrication detail drawing seen

सी चैनल के जरिए पाइप सपोर्ट बनाने के लिए सभी चैनल के ऊपर एक आइटम नंबर लिखा गया है

To create pipe support through C channel, an item number is written on all channels

Item number  1, 2, 3, 4

Item number 1 vertical channel  2500 Length × 200 Width

Item number 2 horizontal channel  1200 Length × 150 Width

Item number 3 bracing  channel  ? Length × 150 Width

Item number 4  Base Plate 400 × 400 × 12 mm

आइटम नंबर 3 ब्रेसिंग  चैनल का लेंथ डाइमेंशन कैसे पता करेंगे

Item No.3 How to find the length dimension of bracing channel

ब्रेसिंग चैनल लगाने के लिए दो डाइमेंशन दिया गया है

1100 mm वर्टिकल डाइमेंशन 1100 mm होरिजेंटल डाइमेंशन

tan-1( 1100 ÷ 1100 = 45° degree

अगर इस तरह दोनों डाइमेंशन से है तो 45 डिग्री आएगा कैलकुलेशन करने पर

If it is like this from both dimensions then on calculation it will come to 45 degrees

डिग्री कैलकुलेशन करने के बाद इस तरह लेंथ का कैलकुलेशन करें

After calculating the degree, calculate the length like this

√( 1100^2  + 1100^2 = 1555.6 mm channel length dimension

Item number 3 channel  1555.6 mm

इस तरह ब्रेसिंग  चैनल 1555.6 कटिंग करने के बाद दोनों साइड 45° माइटर कटिंग करें

In this way, after cutting bracing channel 1555.6, do 45° miter cutting on both sides

Channel dimension  1555.6 × 150

tan( 45 ) × 150 = 150 mm cut back

150 mm दोनों साइड मार्किंग करें और डिग्री कटिंग करें

तो फ्रेंड जब आप पाइप सपोर्ट बना लेंगे तो वह इस तरह दिखेगा जैसे यह 3D डिजाइन में बनाया गया है

So friend when you make the pipe support it will look like this as if it is made in 3D design
