इस तरह फ्लैंज में अगर 16 बोल्ट लगा है तो उसका सीक्वेंस नंबर कैसे निकालेंगे बोल्ट को टाइट करने के लिए

Piping flange bolt tightening sequence formula

16 Bolt  sequence number calculation

इस तरह अगर 12 बोल्ट है तो उसे दो से डिवाइड करें

16 ÷ 2 = 8

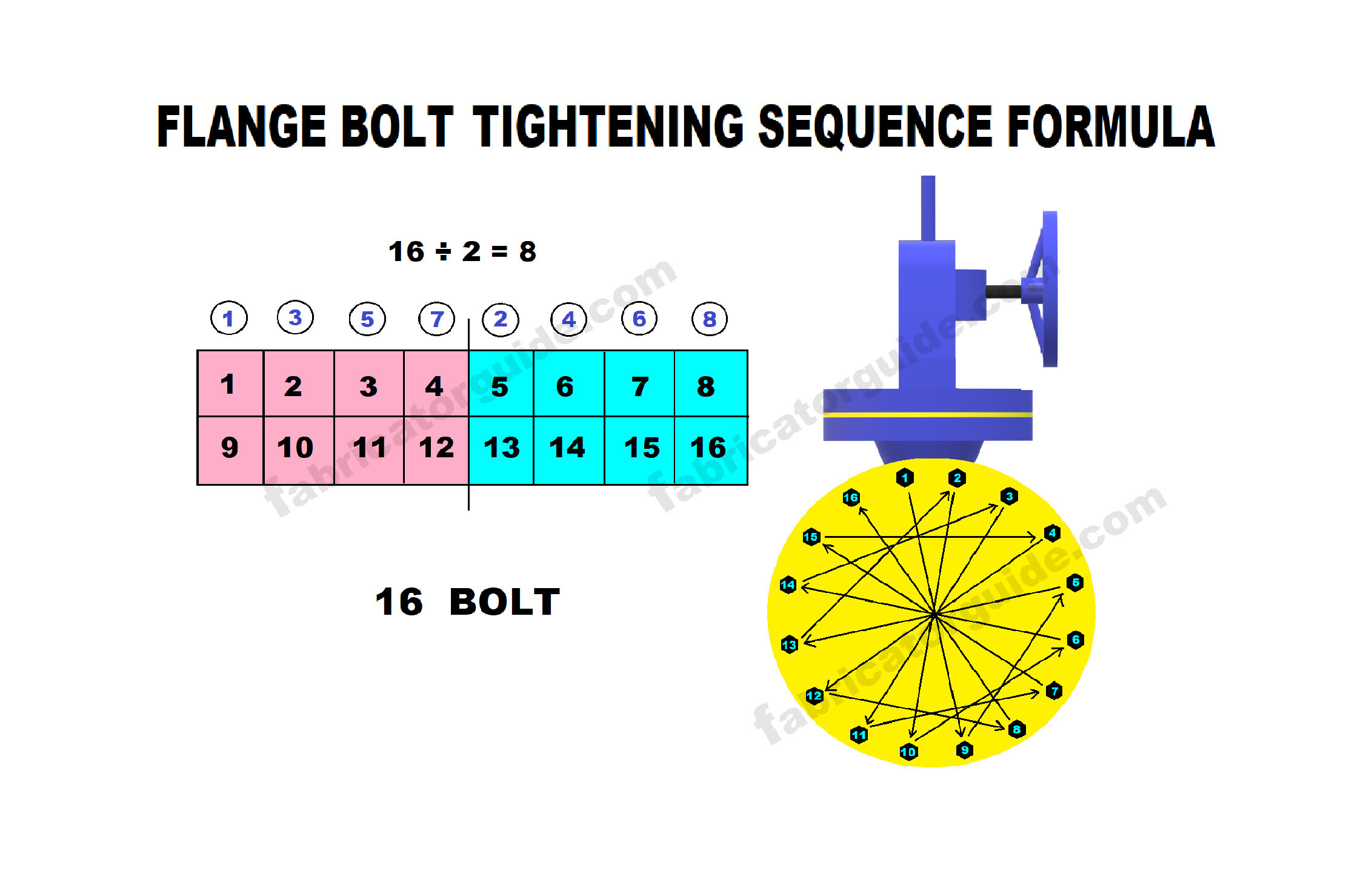

इस तरह पेंसिल या पेन के जरिए रेखा खींच कर 8 बॉक्स का एक पैटर्न बॉक्स बनाएं

जैसे ऊपर चित्र में दिया गया है

और एक बीच में सेंटर लाइन खींची ताकि जो 8 बॉक्स है वह 16 बॉक्स बन जाए

और वह बॉक्स में 1 से लेकर 16  तक नंबर लिखे जैसे ऊपर चित्र में दिखाया गया है

और जिस तरह बीच सेंटर से 4 बॉक्स को डिवाइड कर दिया गया है वैसे ही एक लाइन खींचे जैसे दो कलर में दिखाया गया है

और ऊपर में सीक्वेंस में 1 से लेकर 8 तक नंबर लिखें

जैसे पिंक कलर वाले में पहले बॉक्स पर 1 नंबर और ब्लू कलर वाले बॉक्स पर पहले वाले नंबर पर 2 और

उसके बाद पिंक कलर 2 नंबर वाले पर 3 लिखें और उसके बाद ब्लू कलर वाले बॉक्स पर 4 लिखें

और उसके बाद पिंक कलर बॉक्स तीन नंबर वाले पर 5 लिखें

और उसके बाद ब्लू कलर 6 नंबर बॉक्स  पर 6 नंबर लिखें

और उसके बाद पिंक कलर बॉक्स 4 नंबर वाले पर 5 लिखें

और उसके बाद ब्लू कलर 8 नंबर बॉक्स  पर 8 नंबर लिखें

इस तरह से पैटर्न सीक्वेंस नंबर बनाने के बाद फ्लैंज के ऊपर देख सकते हैं किस तरीका से तीर का

डिजाइन बनाया गया है एक नंबर से दूसरे नंबर पर क्रॉस मार्क किया गया है

जैसे चित्र में बनाया गया है वैसे ही आप पेपर पर एक डिजाइन बना सकते हैं

और उसके बाद इस तरह बोल्ट को सीक्वेंस पैटर्न में टाइट कर सकते

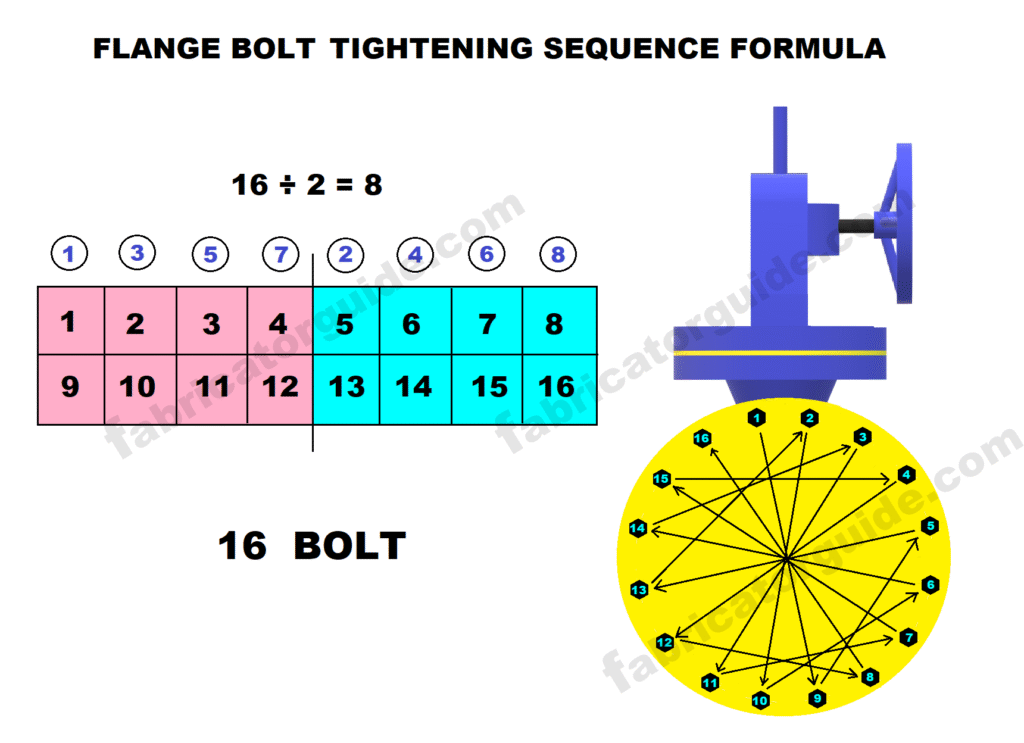

In this way, draw a pattern box of 8 boxes by drawing a line with the help of pencil or pen

Like shown in the picture above

And draw a center line in the middle so that the 8 boxes become 16 boxes

And write numbers from 1 to 16 in that box as shown in the picture above

And just as the 4 boxes have been divided from the center, draw a line in the same way as shown in two colors

And write numbers from 1 to 8 in sequence above

Like in the pink color box, write 1 on the first box and 2 on the first box in the blue color

After that write 3 on the pink color box with number 2 and after that write 4 on the blue color box

And after that write 5 on the pink color box with number 3

And after that write 6 on the blue color box with number 6

And after that write 5 on the pink color box with number 4

And after that write 8 on the blue color box with number 8

This is how the pattern will be After making the sequence number, you can see on the flange how the arrow

design is made, cross marks are made from one number to another

You can make a design on paper just like it is made in the picture

and then you can tighten the bolt in a sequence pattern like this

( 1 )  1 — 9

( 2 )  5  — 13

( 3 )  2 — 10

( 4 )  6 — 14

( 5 )  3 — 11

( 6 )  7 — 15

( 7 )  4 — 12

( 8 )  8 — 16

Flange bolt tightening cross pattern sequence

1 ― 9  to  5 ― 13  to  2 — 10  to  6 — 14  to 3 — 11  to  7 ― 15  to 4 — 12  to  8 — 16

,
