Flange bolt tightening cross pattern sequence number formula | 28 Bolt flange

Pipe flange 28 bolt tightening sequence pattern formula

Piping flange bolt tightening sequence formula

Bolt tightening sequence numbers formula

Flange bolt tightening sequence number calculation

Flange Bolt Tightening Opposite Number Calculation

Flange bolt tightening cross pattern sequence formula

Flange bolt tightening cross pattern sequence number formula

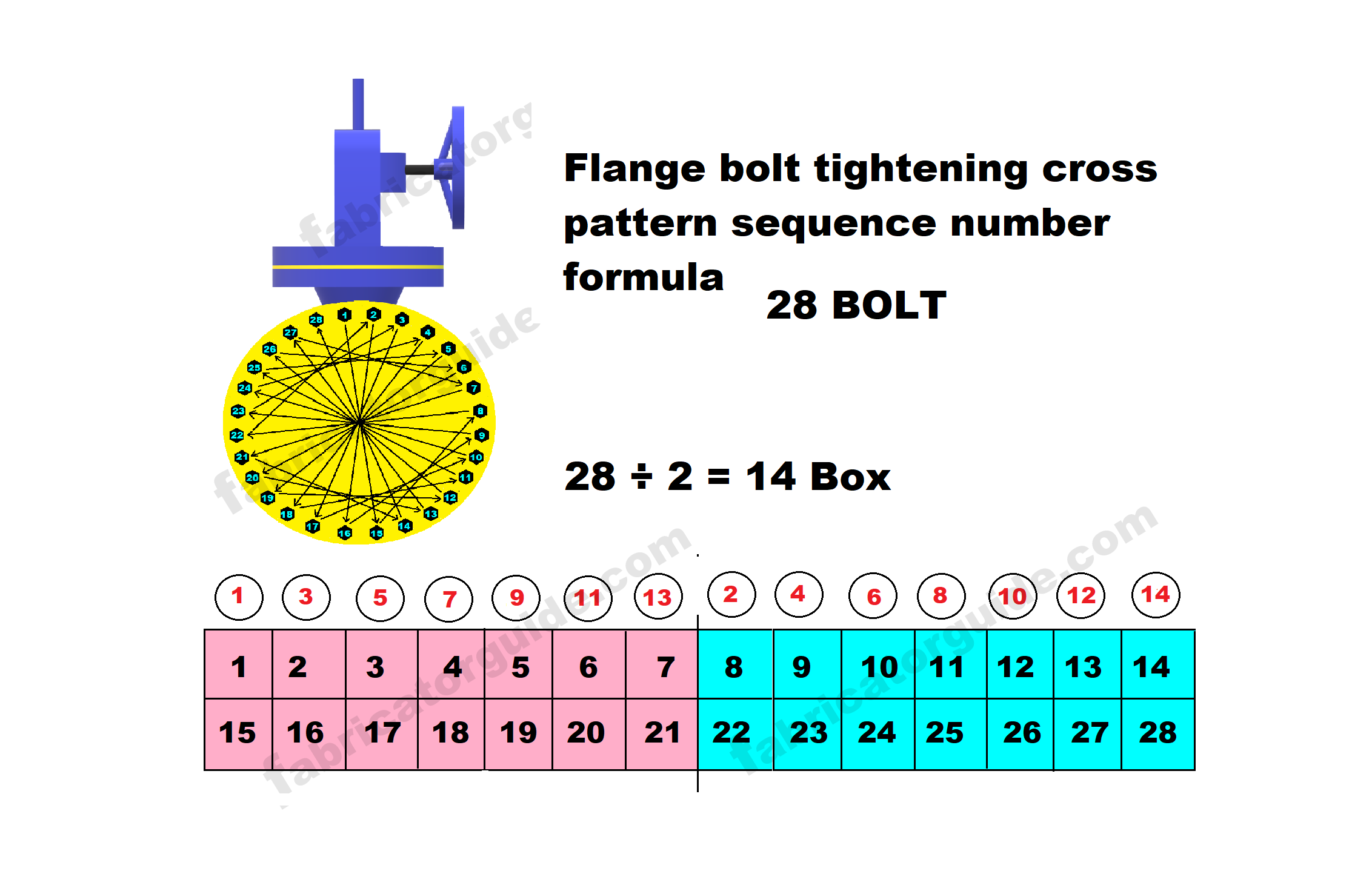

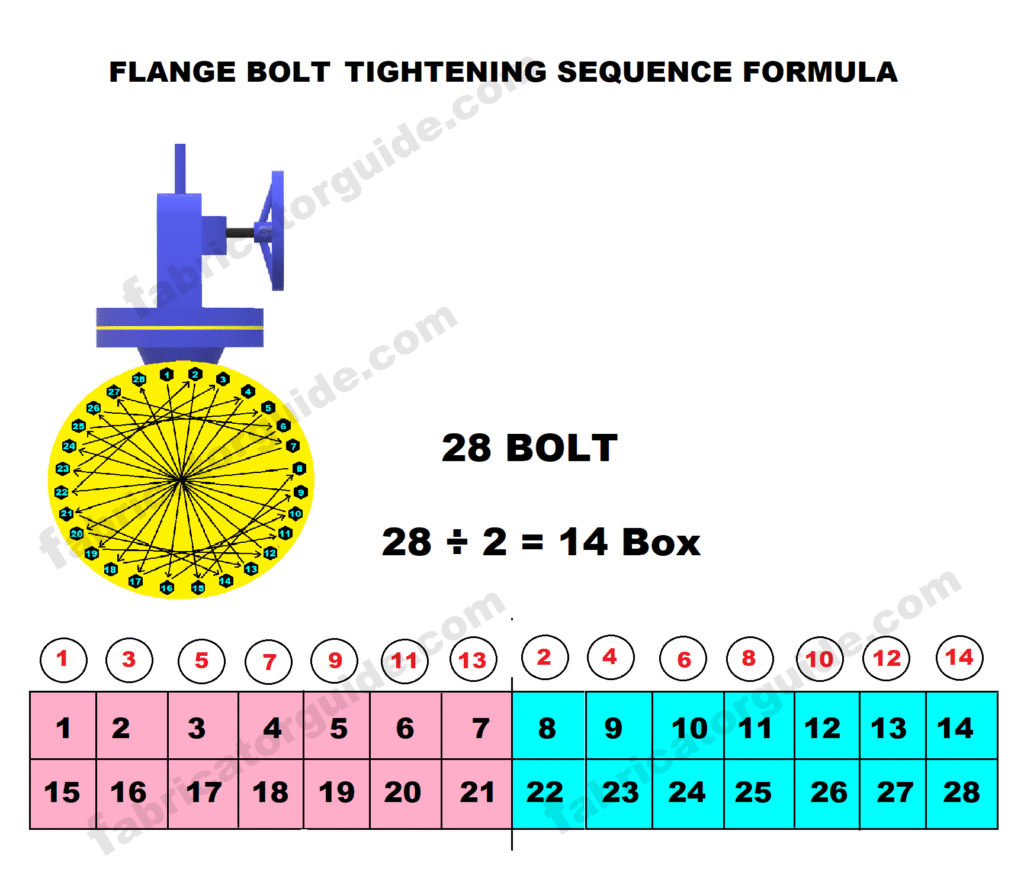

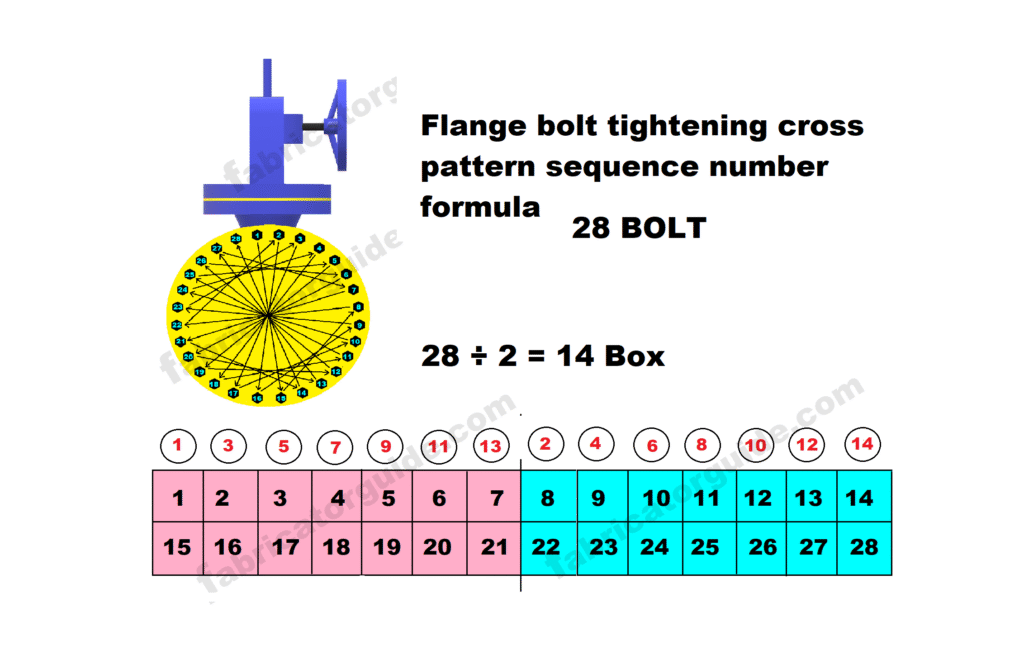

इस तरह फ्लैंज में अगर 28 बोल्ट लगा है तो उसका सीक्वेंस नंबर कैसे निकालेंगे बोल्ट को टाइट करने के लिए

Piping flange bolt tightening sequence formula

28 Bolt  sequence number calculation

इस तरह अगर  28  बोल्ट है तो उसे दो से डिवाइड करें

28 ÷ 2 = 14

इस तरह पेंसिल या पेन के जरिए रेखा खींच कर 14 बॉक्स का एक पैटर्न बॉक्स बनाएं

जैसे ऊपर चित्र में दिया गया है

और एक बीच में सेंटर लाइन खींची ताकि जो 14 बॉक्स है वह 28 बॉक्स बन जाए

और वह बॉक्स में 1 से लेकर 28  तक नंबर लिखे जैसे ऊपर चित्र में दिखाया गया है

और जिस तरह बीच सेंटर से 7 बॉक्स को डिवाइड कर दिया गया है वैसे ही एक लाइन खींचे जैसे दो कलर में दिखाया गया है

और ऊपर में सीक्वेंस में 1 से लेकर 14 तक नंबर लिखें

जैसे पिंक कलर वाले  बॉक्स पर 1  3  5   7  9  11  13  तक  नंबर  लिखें और

ब्लू कलर वाले बॉक्स पर  2  4  6  8  10  12  14  तक  नंबर  लिखें

इस तरह से पैटर्न सीक्वेंस नंबर बनाने के बाद फ्लैंज के ऊपर देख सकते हैं किस तरीका से तीर का

डिजाइन बनाया गया है एक नंबर से दूसरे नंबर पर क्रॉस मार्क किया गया है

जैसे चित्र में बनाया गया है वैसे ही आप पेपर पर एक डिजाइन बना सकते हैं

और उसके बाद इस तरह बोल्ट को सीक्वेंस पैटर्न में टाइट कर सकते

In this way, if there are 28 bolts in the flange, then how will you find out its sequence number for tightening the bolts?

In this way, if there are 28 bolts, then divide it by two

28 ÷ 2 = 14

In this way, draw a line using a pencil or pen to make a pattern box of 14 boxes

As shown in the picture above

And draw a center line in the middle so that the 14 boxes become 28 boxes

And write the numbers from 1 to 28 in that box as shown in the picture above

And just as 7 boxes have been divided from the center, draw a line in the same way as shown in two colors

And write the numbers from 1 to 14 in sequence on top

Like on the pink color box, there are numbers from 1 to 3 to 5 to 7 to 9 to 11 to 13 Write and

Write numbers from 2 to 4 to 6 to 8 to 10 to 12 to 14 on the blue coloured box

After making the pattern sequence number in this way, you can see on the flange how the arrow

design has been made, cross marks have been made from one number to another

Just like it is made in the picture, you can make a design on paper

and after that you can tighten the bolt in a sequence pattern like this

( 1 )    1 — 15

( 2 )    8  — 22

( 3 )    2 — 16

( 4 )    9 — 23

( 5 )    3 — 17

( 6 )    10 — 24

( 7 )    4 — 18

( 8 )   11 — 25

( 9 )    5 — 19

( 10 )  12 — 26

( 11 )   6 — 20

( 12 )  13 — 27

( 13 )   7 — 21

( 14 )  14 — 28

Flange bolt tightening cross pattern sequence

1 ― 15  to  8 ― 22  to  2 — 16  to  9 — 23  to 3 — 17  to  10 ― 24  to 4 — 18  to 11 — 25

5 — 19  to 12 — 26  to  6 ― 20  to 13 — 27  to 14 — 28

जितना बोल्ट है सभी बोल्ट पर 1 से लेकर 28 तक नंबर लिखें एक लाइन से

और उसके बाद

सीक्वेंस नंबर कैलकुलेशन करने के बाद बोल्ट को इस तरह टाइट करेंगे

नंबर 1 बोल्ट से टाइट करना शुरू करेंगे

1 और 15  उसके बाद   8 और 22  उसके बाद  2 और 16 उसके बाद

9 और 23 उसके बाद  3 और 17  उसके बाद 10 और 24  उसके बाद

4 और 18  उसके बाद 11 और 25  उसके बाद  5 और 19  उसके बाद

12 और 26  उसके बाद   6 और 20  उसके बाद 13 और 27  उसके बाद 14 और 28

तो फ्रेंड मुझे उम्मीद है कि आपको यह कैलकुलेशन समझ में आ गया होगा
