यह पोस्ट में हम जानेंगे रिफाइनरी प्लांट में शटडाउन का काम कैसे होता है

In this post we will know how shutdown work is done in a refinery plant

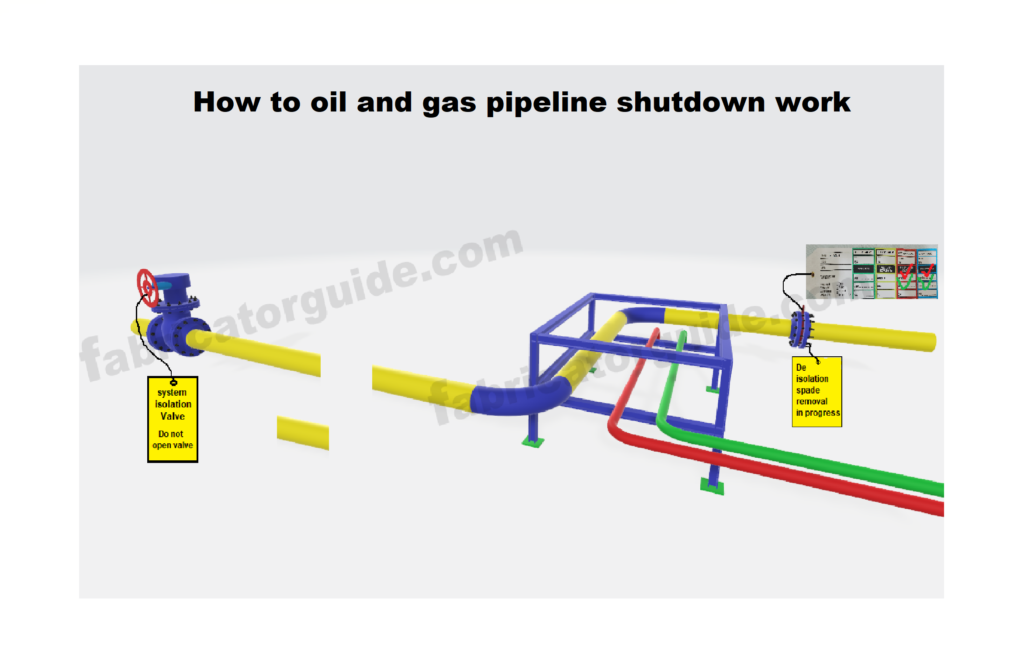

देख सकते हैं हमने एक यहां पर चित्र बनाया है एक तरफ फ्लैंज है और दूसरे तरफ एक वाल्व लगा हुआ है पाइप में

और इस पाइप में हमें मॉडिफिकेशन करना है यानी कि शटडाउन का काम करना है
तो इसे हम कैसे करेंगे इसका क्या प्रोसेस होता है

You can see that we have drawn a diagram here, on one side there is a flange and on the other side there is a valve in the pipe

And we have to do modification in this pipe, that is, we have to do shutdown work
So how will we do it, what is its process

काम शुरू करने के लिए हमें सबसे पहले वर्क परमिट का जरूरत पड़ता है

पाइप में कहां पर मॉडिफिकेशन करना है उसका पहले से पूरा प्लानिंग हो जाता है

मॉडिफिकेशन ड्राइंग और फुटेज पूरा फाइल बनाकर मिलता है कि हमें कहां पर मॉडिफिकेशन करना है

To start the work, we first need a work permit

The complete planning of where to make modifications in the pipe is done beforehand

The modification drawing and footage are made into a complete file to tell us where to make modifications

पाइप के एक साइड में दो फ्लैंज लगा हुआ है और उसके बीच में एक स्पेशर रिंग ब्लाइंड लगा हुआ है

There are two flanges fitted on one side of the pipe and a spacer ring blind is fitted in between them

और दूसरी तरफ एक बॉल वाल्व लगा हुआ है हो सकता है किऔर एक वाल्व लगा हुआ मिलेगा
और हो सकता है कि यहां पर एक स्पेशर ब्लाइंड भी लगा हुआ मिल सकता है ऐसा कोई लाइन हो सकता है मैंने एक एग्जांपल यह बनाया है

And on the other side there is a ball valve, maybe you will find another valve attached
And maybe there is a spacer blind also attached here, there may be some such line, I have made an example here

वर्क परमिट मिलने के बाद काम शुरू करने से पहले पाइप लाइन में हम यह देखेंगे इसमें डी कंटामिनेशन किया गया है या नहीं

यानी कि इस पाइप के अंदर जो एनर्जी है उसे निकाला गया है या नहीं

हालांकि डी कंटामिनेशन होने के बाद ही आपको परमिट मिलता है लेकिन फिर भी आपको पहचान करना है

After getting the work permit, before starting the work, we will check whether the pipeline has been decontaminated or not

that is, whether the energy present inside this pipe has been removed or not

Although you get the permit only after decontamination, you still have to identify

पाइप में वाल्व होगा या फ्लैंज होगा या ब्लाइंड होगा तो वहां पर कुछ टैग लगा होगा जिसमें आपको कुछ लिखा हुआ मिलेगा इस तरह जैसे यह चित्र में देख सकते हैं

यानी की पाइप के अंदर जो एनर्जी है उसे हाइड्रोजेटिंग के द्वारा क्लीन करके और वाल्व को क्लोज करके वहां पर इस तरह का टैग लगा दिया जाता है

पाइप के अंदर से एनर्जी हटाना उसे डी कंटामिनेशन कहते हैं

और वाल्व को क्लोज करना और दो फ्लैंज के बीच में स्पाडेस ब्लाइन डालना एनर्जी आइसोलेशन कहते हैं

If there is a valve or flange or blind in the pipe, then there will be some tag attached there in which you will find something written like this as you can see in the picture

That is, the energy inside the pipe is cleaned by hydro jetting and after closing the valve, such a tag is put there

Removing energy from inside the pipe is called de-contamination

And closing the valve and putting a spaced blind between two flanges is called energy isolation

तो इस तरह जानकारी मिलने के बाद फ्लेंज कोहम खोलेंगे और दो फ्लेंज के बीच से

स्पेशर ब्लाइंड को रिमूव करेंगे और स्पाडेस ब्लाइंड को इंस्टॉल करेंगे

जब आप फ्लैंज का बोल्ट को रिमूव करेंगे तो इस तरीके से हम एक टैग लगाएंगे जैसे यह चित्र में देख रहे हैं

टैग के लास्ट में जो ब्लू कलर वाला जो है उसमें सुपरवाइजर का सिग्नेचर होना चाहिए और डेट होना चाहिए

किस दिन इस फ्लैंज को खोला गयाऔर सबसे फर्स्ट में जो है वाइट वाला सफेद वाला यानी कि उसमें आपको यह टिक करना हैकी फ्लैंज का रैसेड फेस सही है या नहीं है

So after getting this information, we will open the flange and from between the two flanges

we will remove the spacer blind and install the spades blind

When you remove the bolt of the flange, we will put a tag in this way as you can see in the picture

The last blue coloured tag of the tag should have the signature of the supervisor and the date

on which day this flange was opened and the first white tag means that you have to tick whether the Raised Face of the flange is correct or not

देख सकते हैं टैग में टोटल पांच कलर दिया गया है व्हाइट ग्रीन रेड येलो और ब्लू

फ्लैंज का रैसेड फेस चेक करने के बाद ब्लू कलर वाले में सुपरवाइजर का साइन होना चाहिए

ब्लू कलर tag  flange Raised Face checking

रेड कलर tag flange tightened spading temporary

येलो कलर tag flange tightened De spading final

ग्रीन कलर tag flange Raised Face checking

व्हाइट कलर tag  flange face check, flange joint, correct gasket, bolts molykote

इस तरीके से स्पाडेस ब्लाइंड इंस्टॉल करने के बाद रेड वाले में सुपरवाइजर का साइन होना चाहिए डेट के साथ

After installing the Spades blind in this manner, the red one should have the signature of the supervisor along with the date

इस तरीके से और एक टैग भी लगाया जा सकता है

Another tag can also be added in this manner.

इस तरीका से लाइन का एनर्जी आइसोलेशन कंफर्म करने के बाद आप अपना काम शुरू करेंगे

In this way, after confirming the energy isolation of the line, you will start your work

अगर पाइप को कटिंग करना है तो ज्यादातर पाइप को कोल्ड कटर मशीन से कटिंग किया जाता हैतो

आपको देखना है किस तारिक का लाइन है और हमें किस तरह कटिंग करना है इसका आपको जानकारी पहले ले लेना है

If the pipe has to be cut, then mostly the pipe is cut using a cold cutter machine.

You have to see which line it is and how we have to cut it. You have to first get information about it.

और पाइप को जॉइंट करते समय अच्छे तरीका से वेरिकेशन करेंगे

And while joining the pipe we will do proper varication

फ्लैंज जॉइंट होने के बाद हॉट वर्किंग जब खत्म हो जाएगा उसके बाद हम फ्लैंज में बोल्टिंग करेंगे

अगर उस में ब्लाइंड लग रहा है तो वह भी हम लगाएंगे इस तरीका से जैसे यह चित्र में दिखाया गया है

After the flange is jointed and the hot working is over, we will bolt the flange.

If a blind is being installed in it, we will install it in the manner shown in the picture

फ्लैंज बोल्ट कंप्लीट होने के बाद उसमें हम टैग भी लगा देंगे जिस तरीके से हमने आपके ऊपर वाले डिजाइन में बताया

पूरे चेकिंग करते हुए बोल्ट को टाइट करते हुए लास्ट में वाइट वाला टैग बचना चाहिए

After the flange bolt is complete, we will also put a tag in it in the same way as we told you in the above design

While checking the bolt thoroughly and tightening it, the white tag should remain in the end

उसके बाद हमने जो दो फ्लैंज के बीच में स्पाडेस ब्लाइंड लगाया है उसे हम रिमूव करेंगे और स्पेसर ब्लाइंड इंस्टॉल करेंगे

After that we will remove the spades blind which we have installed between the two flanges and install the spacer blind

और उसमें भी हम टैग लगा देंगे जिस तरीका से ऊपर वाले चित्र में बताया गया है

And we will also put tags in it in the same way as shown in the picture above

शटडाउन फाइनल होने के बाद टैग इस तरीका से बच जाएगा लास्ट में वाइट वाला

After the shutdown is finalized the tag will be saved in this way the white one at last

तो फ्रेंड मुझे उम्मीद है कि आपको थोड़ा बहुत शटडाउन के बारे में समझ में आ गया होगा कि किस तरीका से शटडाउन का काम होता है मैंने आपको सिर्फ थोड़ा बहुत बेसिक इनफार्मेशन बताने की कोशिश किया है अगर यह आपको सही लगता है तो हमें कमेंट करके जरूर बताएं अगर इसमें कुछ दिक्कत है तो वह भी हमें जरूर बताएं

So friend, I hope you have understood a little about shutdown, how shutdown works, I have tried to give you only a little basic information, if you find it right then do tell us by commenting, if there is any problem in it then do tell us that too
