Flanged lateral pipe branch dimension chart | 45 degree flanged lateral pipe branch dimension chart
Flanged lateral pipe branch dimension chart
Lateral 45 degree branch pipe dimension chart
Flanged lateral tee branch pipe length chart
45 degree flanged lateral pipe branch dimension chart
Equal pipe lateral branch 45° pipe dimension chart
पाइप के जरिए फ्लेंजेड लैटरल पाइप ब्रांच तीन साइड फ्लेंज लगाकर बनाने के लिए पाइप का डाइमेंशन चार्ट दिया गया है
Pipe dimension chart for making flanged lateral pipe branch by installing three side flanges through pipe is given
फ्लेंजेड लैटरल पाइप ब्रांच अलग-अलग क्लास में दिया गया है
Flanged Lateral Pipe Branch is given in different classes

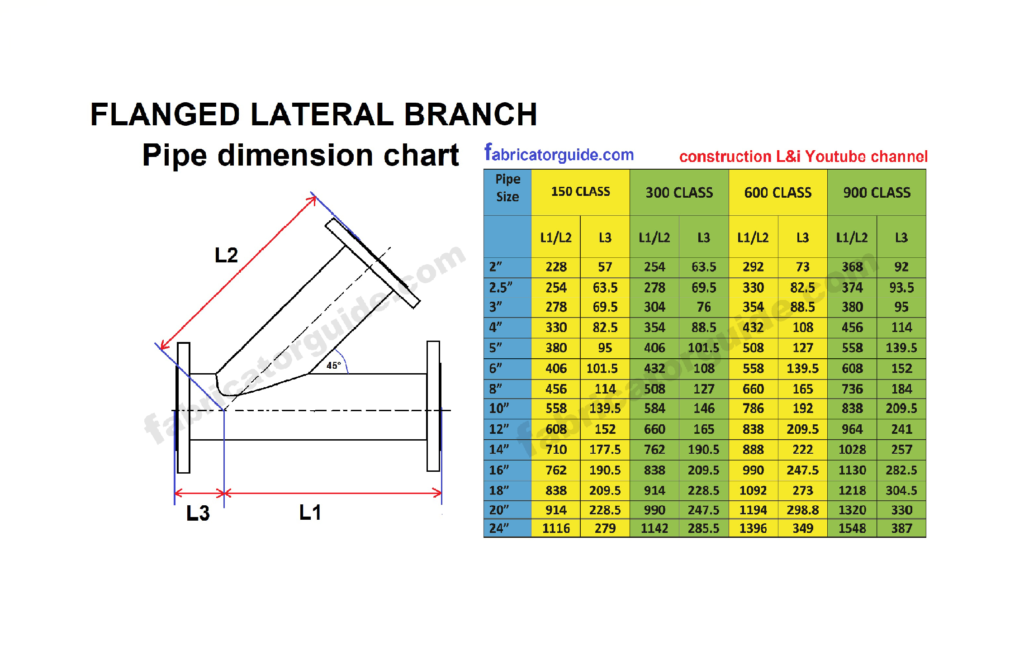

150# 300# 600# 900# CLASS
header pipe length = L 1
branch pipe length = L 2
Branch pipe center dimensions = L 3
इक्वल लैटरल पाइप ब्रांच हो या अनइक्वल लैटरल पाइप ब्रांच हो सब में यही डाइमेंशन यूज़ किया जाएगा
Be it equal lateral pipe branch or unequal lateral pipe branch, the same dimension will be used in all
L1 और L2 दोनों एक ही लाइन में डाइमेंशन दिया गया है जो दोनों सेम डाइमेंशन रहेगा
और L3 अलग लाइन में डाइमेंशन दिया गया है
Both L1 and L2 are dimensioned in the same line which will be the same dimension
And L3 is dimensioned in a separate line
लैटरल पाइप ब्रांच का कट बैक मार्किंग करने के लिए आप हमारे PDF चार्ट के जरिए मार्किंग कर सकते हैं
PDF चार्ट लिंक नीचे दे दिये है यहां से आप PDF चार्ट डाउनलोड कर सकते हैं और उसके जरिए लैटरल पाइप ब्रांच मार्किंग कर सकते हैं
To mark the cut back of the lateral pipe branch, you can do the marking through our PDF chart
The PDF chart link is given below. You can download the PDF chart from here and do the lateral pipe branch marking through it
