double channel staircase layout marking | structural staircase layout marking formula

structural staircase layout marking formula

double channel staircase layout marking

डबल चैनल वाला स्टेयरकेस लेआउट मार्किंग कैसे करते हैं

How to do double channel staircase layout marking

स्ट्रक्चरल स्टेयरकेस डिग्री कैलकुलेशन कैसे करते हैं

How to Calculate Structural Staircase Degrees

structural staircase step Calculation and layout

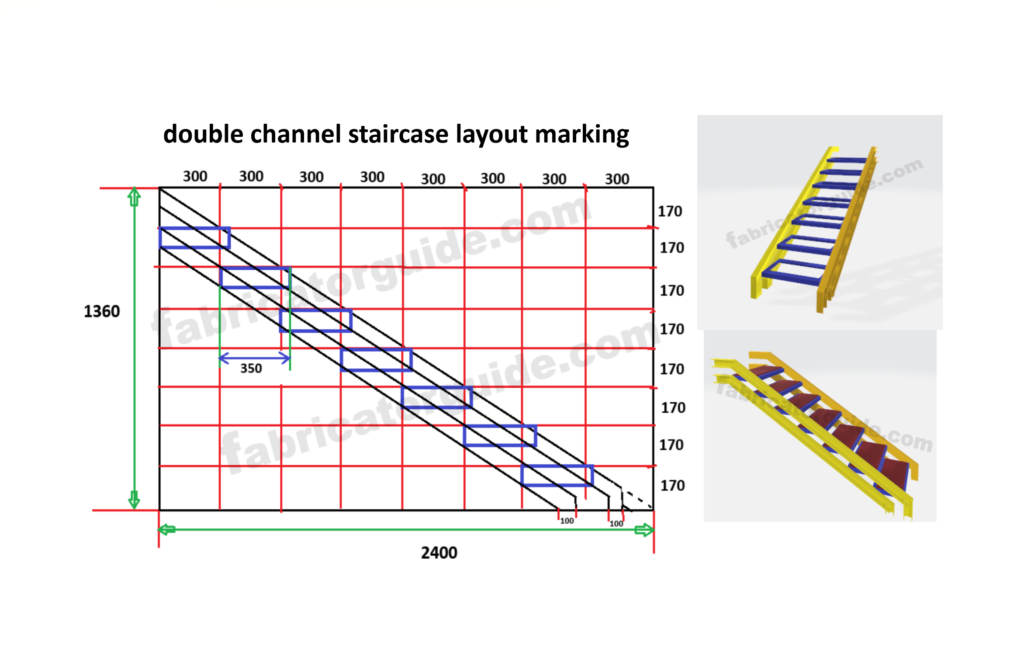

यह 3D डिजाइन में आप देख सकते हैं किस तरह से डबल चैनल का स्टेयरकेस बनाया गया है इसका लेआउट मार्किंग कैसे करेंगे

In this 3D design you can see how the double channel staircase has been made and how its layout marking will be done.

step – 1

इस तरह से लेआउट मार्किंग करें वर्टिकल सेंटर लाइन होरिजेंटल सेंटर लाइन ट्रायंगल सेंटर लाइन

स्टेयरकेस का  वर्टिकल डाइमेंशन पता करें  जैसे यह स्टेयरकेस का 1360 mm डाइमेंशन है

स्टेयरकेस का होरिजेंटल दूरी डाइमेंशन कैसे पता करें

यह स्टेयरकेस 29.5 डिग्री में बनाना है

90° – 29.5° = 60.5° degree

tan( 60.5 ) × 1360 = 2403 mm 2403 है लेकिन 2400 होरिजेंटल डाइमेंशन लिया गया है

अगर दोनों डाइमेंशन पता है तो स्टेयरकेस का डिग्री कैसे पता करेंगे

tan-¹( 1360 ÷ 2400 = 29.5° degree

Make layout marking like this: Vertical center line Horizontal center line Triangle center line

Find the vertical dimension of the staircase as it is 1360 mm dimension of the staircase

How to find the horizontal distance dimension of a staircase

This staircase is to be made at 29.5 degrees

90° – 29.5° = 60.5° degree

tan( 60.5 ) × 2403 mm is 2403 but 2400 horizontal dimension is taken

If both the dimensions are known then how will you find the degree of the staircase?

tan-¹( 1360 ÷ 2400 = 29.5° degree

step – 2

इस तरह स्क्वायर लेआउट मार्किंग करने के बाद जो डाइमेंशन हैवेटिकल और होरिजेंटल हैं  उसे 8 से डिवाइड करें

यह स्टेयरकेस 7 स्टेप में बनाना है

After marking the square layout in this way, divide the horizontal and vertical dimensions by 8.

This staircase has to be made in 7 steps

1360 ÷ 8 = 170 mm

2400 ÷ 8 = 300 mm

जो डाइमेंशन आया है उतने उतने डाइमेंशन पर सेंटर लाइन मार्किंग करें वर्टिकल और होरिजेंटल

जिस तरह लेआउट मार्किंग किया गया है डिजाइन में

Mark the center line vertically and horizontally on as many dimensions as are required

The way layout marking has been done in the design

step – 3

स्टेप का डाइमेंशन 300 प्लस 50 म रखना है

Step dimension is to be kept at 300 plus 50

Step dimension 350 mm

जिस तरह डिजाइन में मार्किंग करके दिखाया गया है से वैसे ही मार्किंग करते जाना है

Marking has to be done as shown in the design.

step – 4

जिस तरह डिजाइन में मार्किंग करके दिखाया गया है से वैसे ही मार्किंग करते जाना है

Marking has to be done as shown in the design

step – 5

जितने भी स्टेप है सब कर लेआउट मार्किंग इस तरह करेंगे जैसे यह डिजाइन में दिखाया गया है

After doing all the steps, layout marking will be done as shown in the design.

यह डिजाइन में स्टेप का डाइमेंशन दिया गया है इसमें स्टेप का लेआउट मार्किंग कंप्लीट हो गया

The dimensions of the step have been given in this design and the layout marking of the step has been completed.

step – 6

स्टेयरकेस ट्रायंगल डबल चैनल लेआउट सेंटर लाइन मार्किंग करें

Staircase Triangle Double Channel Layout Make Center Line Marking

यह स्टेयरकेस बनाने के लिए100 mm का C चैनल लिया गया है

जिस तरह लेआउट मार्किंग किया गया है सेम वैसे ही लेआउट मार्किंग करें

100 mm C channel has been taken to make this staircase

Do the layout marking in the same way as the layout marking has been done

एक स्टेप के अंदर दूसरा स्टेप 50 mm रहेगा

The second step will be 50 mm inside one step

यह डिजाइन में देख सकते हैं डबल C चैनल का स्टेयरकेस लेआउट मार्किंग कंप्लीट हो गया

This can be seen in the design. Staircase layout marking of double C channel is complete.

ज्यादा जानकारी के लिए आप हमारे यूट्यूब चैनल पर विकसित करें

अगर इसमें आपको कोई क्वेश्चन हो या फिर कोई डाउट हो तो आप हमें कमेंट करके पूछ सकते हैं

For more information visit our YouTube channel

If you have any question or doubt in this, you can ask us by commenting.
