Large Storage tank plate fitting clamp tools layout marking
Structural tank fittings tools
Storage tank plate fitting tool’s
Structural tank plate joint fitting’s tool’s
Large storage tank plate fitting tools layout marking
storage tank plate fitting clamp tools fabrication
स्टोरेज टैंक का प्लेट फिटिंग करने के लिए टूल्स कैसे मार्किंग करेंगे
और उसका कितना डायमेंशन होना चाहिए यही बताया गया है
स्टोरेज टैंक का प्लेट ओवरलेप हो या गैप वेल्डिंग गैप कम करना हो तो
यह टूल्स के जरिए प्लेट को अंदर की तरफ खींच सकते हैं बाहर की तरफ भी, खींच सकते हैं
उसी के लिए यह क्लैंप बनाया गया है
प्लेट का फेस जो ( भी ) वाला भाग होता है अगर ओवरलैप हो रहा हो तो उसे एग्जेस कर सकते हैं यह टूल्स के जरिए
यह टूल्स को मार्किंग कैसे करना है नीचे पूरा परफेक्ट डायमेंशन दिया गया है
जिस तरह से डायमेंशन दिया गया है जिस तरह से मार्किंग किया गया है उसे वैसे ही आपको मार्किंग करना है
स्ट्रक्चर फिटर और स्ट्रक्चर फैब्रिकेटर के लिए यह फिटिंग टूल्स के बारे में बताया गया है
लार्ज स्टोरेज टैंक जब हम इरेक्शन करते हैं तो वहां पर यह टूल्स का जरूरत पड़ता है
How to mark the tools for fitting the plate of the storage tank
And what should be its dimension, this is what has been told
If the plate of the storage tank is overlapped or the gap welding gap needs to be reduced
With the help of these tools, the plate can be pulled inwards or outwards too
This clamp has been made for that
If the face of the plate ( bhi ) is getting overlapped, then it can be edged with the help of these tools
How to mark these tools, the complete perfect dimension is given below
The way the dimension is given, the way the marking is done, you have to mark it in the same way
This fitting tools have been told for structure fitter and structure fabricator
When we do the erection of large storage tank, then these tools are required there

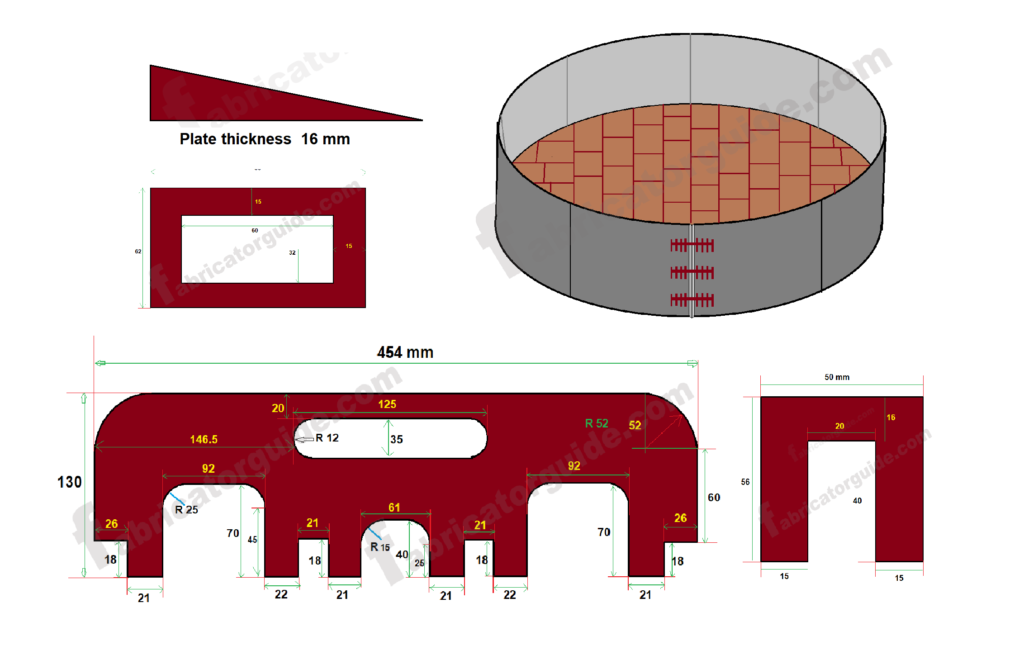

यह फिटिंग टूल्स को बनाने के लिए 4 तरह का लेआउट दिया गया है जिसमें
( 1 ) क्लैंप टूल्स 1 पीस
( 2 ) स्क्वायर क्लिट 2 पीस
( 3 ) सी क्लिट 2 पीस
( 4 ) चाभी क्लिट 8 पीस
इतना कटिंग करने के बाद आपका एक सेट टूल्स तैयार हो जाता है
4 types of layout have been given to make this fitting tools in which
( 1 ) Clamp Tools 1 Piece
( 2 ) Square Clit 2 Pieces
( 3 ) C cleat 2 piece
( 4 ) Key Clit 8 Pieces
After doing this much cutting, your one set of tools is ready.
Clamp Tools 1 Piece
Square Clit 2 Pieces
C cleat 2 piece
Key Clit 8 Pieces
यह फोटो में देख सकते हैं किस तरीका से यह टूल्स को यूज़ किया गया है दो प्लेट को जब हम एक साथ जोड़ते हैं तो
उसको जॉइंट को मिलाने के लिए प्लेट को मेंटेन करने के लिए या फिर प्लेट का गैप कम करना हो या फिर गैप बढ़ाना हो
It can be seen in the photo how these tools have been used, when we join two plates together, to maintain the plate to join the joint, or to reduce the gap of the plate or to increase the gap. Be
स्क्वायर क्लिट को यह क्लैंप के साथ वेल्डिंग मार देना है
square cleat it is to kill welding with clamp
