Vertical Storage tank bottom annular plate radius cutting formula |Storage tank bottom plate radius layout marking

structural Storage tank bottom plate radius cutting formula

oil storage structural tank bottom plate radius cutting formula

structural Storage tank bottom annular plate radius cutting formula

Large storage tank bottom plate radius cutting formula

Vertical Storage tank bottom annular plate radius cutting calculation

Vertical Storage tank bottom annular plate radius layout marking

Structure fitter fabricatore training

Tank fitter fabricatore training

स्टोरेज टैंक बॉटम साइड रेडियस प्लेट कटिंग करने का फार्मूला बताया गया है

बड़ा साइज स्टोरेज टैंक बॉटम साइड राउंड प्लेट कटिंग करना हो अलग-अलग पीस में

तो कैसे करेंगे फर्मूला के जरिए   और लेआउट के जरिए

The formula for cutting storage tank bottom side radius plate has been given

If big size storage tank bottom side round plate needs to be cut in different pieces

Then how to do it through formula and layout

यह टैंक का जो भी डायमेंशन लिया गया है सिर्फ सीखने के लिए और समझाने के लिए डायमेंशन लिया गया है

The dimensions of this tank are taken only for learning and explaining.

Tank OD 410 mm

Tank radius 205 mm

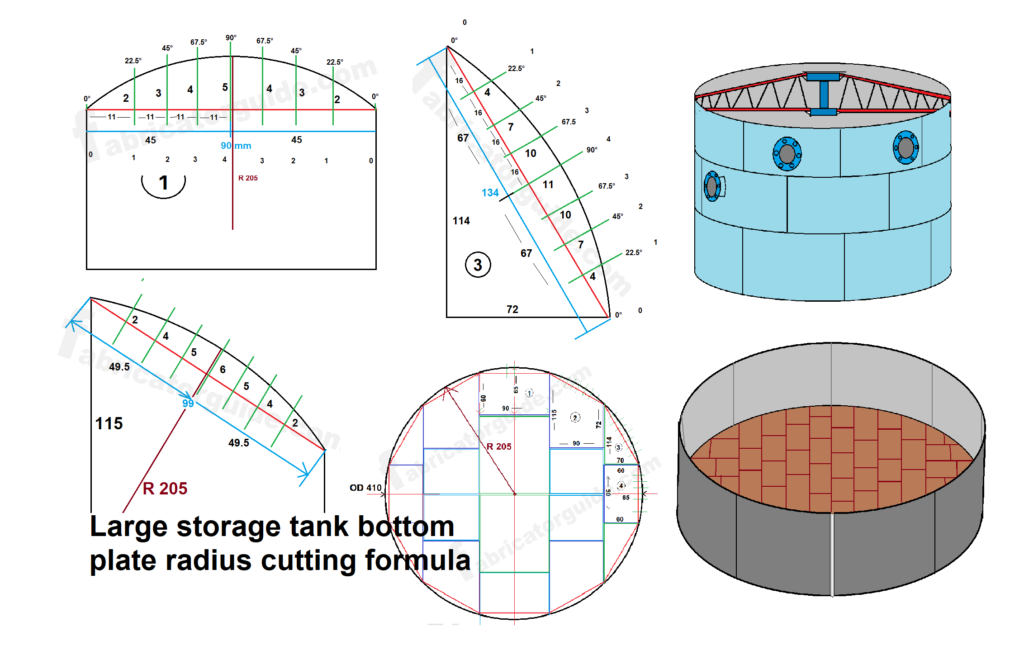

रेडियस प्लेट मार्किंग करने के लिए अलग-अलग नंबर दिया गया है

Different numbers are given for marking the radius plate.

सेंटर लाइन मार्किंग कितने कितने दूरी पर किया जाएगा

Centre line calculation

90 ÷ 2 = 45

45 ÷ 4 = 11

11 mm पर सेंटर लाइन मार्किंग किया जाएगा

जितना भी सेंटर लाइन है सबका डिग्री कैलकुलेशन करें

Center line degree calculation

90° ÷ 4 = 22.5°

22.5° × 2 = 45

22.5° × 3 = 67.5°

Ordinate length formula

√ ( 205^² – 45^² = 200

205 – 200 = 5 mm Ordinate length

All center line formula

Sin ( 22.5 ) × 5 = 2 mm no: 1 line मार्किंग किया जाएगा

Sin ( 45 ) × 5 = 3 mm  no: 2 line मार्किंग किया जाएगा

Sin ( 67.5) × = 4 mm  no: 3 line मार्किंग किया जाएगा

5 mm  no: 4 line मार्किंग किया जाएगा

Centre line calculation

99 ÷ 2 = 49.5

49.5 ÷ 4 = 12

Center line degree calculation

90° ÷ 4 = 22.5°

22.5° × 2 = 45

22.5° × 3 = 67.5°

Ordinate length formula

√ ( 205^² – 49^² = 199

205 – 199 = 6 mm Ordinate length

All center line formula

Sin ( 22.5 ) × 5 = 2.2

Sin ( 45 ) × 5 = 4.2

Sin ( 67.5) × = 5.5

Centre line calculation

134 ÷ 2 = 67

67 ÷ 4 = 16.7

Center line degree calculation

90° ÷ 4 = 22.5°

22.5° × 2 = 45

22.5° × 3 = 67.5°

Ordinate length formula

√ ( 205^² – 67^² = 193.7

205 – 193 = 11.3 mm Ordinate length

All center line formula

Sin ( 22.5 ) × 5 = 4.2

Sin ( 45 ) × 5 = 7.7

Sin ( 67.5) × = 10.1

Centre line calculation

90 ÷ 2 = 45

45 ÷ 4 = 11

Center line degree calculation

90° ÷ 4 = 22.5°

22.5° × 2 = 45

22.5° × 3 = 67.5°

Ordinate length formula

√ ( 205^² – 45^² = 200

205 – 200 = 5 mm Ordinate length

All center line formula

Sin ( 22.5 ) × 5 = 2

Sin ( 45 ) × 5 = 3

Sin ( 67.5) × = 4
