Reinforcing Pad 90° pipe branch with PDF chart | 38″ × 38″ to 44″ × 58″
90 pipe branch reinforcing pad 38″ × 38″ to 38″ × 58″ and 40″ × 40″ to 40″ × 58″ and 42″ × 42″ to 42″ × 58″ and 44″ × 44″ to 44″ × 58″
TEE Branch, branch pipe size 38″ 40″ 42″ 44″
TEE Branch, Header pipe size 38″ 40″ 42″ 44″ 46″ 48″ 50″ 52″ 54″ 56″ 58″
रिइंफोर्सिंग पैड बनाएं पीडीएफ चार्ट के जरिए 90 डिग्री पाइप ब्रांच
इक्वल और अनइक्वल
Create Reinforcing Pad 90 Degree Pipe Branch with PDF Chat
Equal and Unequal
इस पीडीएफ चार्ट के जरिए आप बिलकुल आसानी से मार्किंग कर सकते हैं रिइंफोर्सिंग पैड

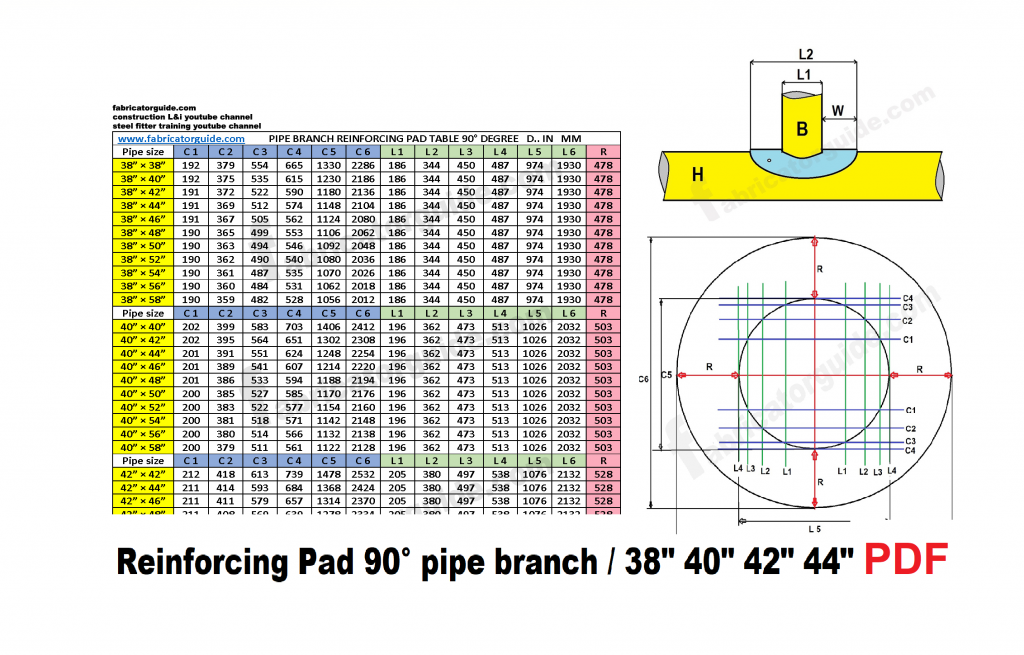

देख सकते हैं यह फोटो में किस तरीका से डिजाइन किया गया है और नीचे पीडीएफ चार्ट दिया गया है जिसमें
38″ × 38″ to 38″ × 58″ इंच से लेकर के 44″ × 44″ to 44″ × 58″ इंच तक है
जैसे 38″ × 38″ बनाना हो या 38″ × 40″ का बनाना हो या 38″ × 48″ का बनाना हो या
38″ × 58″ का बनाना हो सभी का मार्किंग सिर्फ 1 pdf चार्ट के जरिए कर सकते हैं
Through this PDF chart, you can marking the Reinforcing pad very easily,
see how it is designed in the photo and below is given the PDF chart with
38 “× 38” to 38 “× 58” inch Ranging from 44 “× 44” to 44 “× 58” inch
Such as making 38 “× 38” or making of 38 “× 40” or making of 38 “× 48” or making of
38 “× 58” all can be marked by just 1 pdf chart.
पाइप के ऊपर मार्किंग करने का तरीका
पाइप के ऊपर पहले दो सेंटर लाइन मार्किंग करेंगे जैसे देख सकते हैं रेड कलर में मार्किंग किया गया है एक वे्डिकल लाइन और एक होरिजेंटल लाइन
होरिजेंटल सेंटर लाइन से C1 C2 C3 C4 का होरिजेंटल लाइन मार्किंग करेंगे दोनों साइड
ब्रांच पाइप के आउटसाइड तक C5 डायमेंशन आएगा
रिइंफोर्सिंग पैड का आउटसाइड टू आउटसाइड डायमेंशन C6 आएगा
वे्डिकल सेंटर लाइन से L1 L2 L3 L4 का होरिजेंटल लाइन मार्किंग करेंगे दोनों साइड
ब्रांच पाइप के आउटसाइड तक L5 डायमेंशन आएगा
पीडीएफ चार्ट में लास्ट कॉलम में R डायमेंशन दिया गया है उसके जरिए रिइंफोर्सिंग का आउट साइड रेडियस मार्किंग कर सकते हैं
रिइंफोर्सिंग पैड का आउटसाइड टू आउटसाइड डायमेंशन L6 आएगा
Pipe Marking Method
The first two center lines above the pipe will be marked as seen in red color marked with a vertical line and a horizontal line
Both sides will mark the horizontal line of the C1 C2 C3 C4 from the horizontal center line
C5 dimension will come to the outside of the branch pipe
Outside Dimension C6 of Reinforcing Pad will come
Both sides will mark the horizontal line of L1 L2 L3 L4 from the Vedical Center line
L5 dimension will come to the outside of the branch pipe
R Dimension is given in the last column in the PDF chart, through which out-side radius of reinforcing can be marked
Outside Dimension L6 of Reinforcing Pad will come
Download Link 👇
तो यह पीडीएफ चार्ट किस तरह से काम कर रहा है आप यूज करके हमें कमेंट करके जरूर बताएं और इसका मार्किंग करने का तरीका मैं एक वीडियो बना दूंगा यह देखकर बिल्कुल आसानी से मार्किंग करना सीख जाएंगे
So how is this PDF chart working, you must tell us by commenting and using it, I will make a video and learn how to mark it very easily by watching it.
