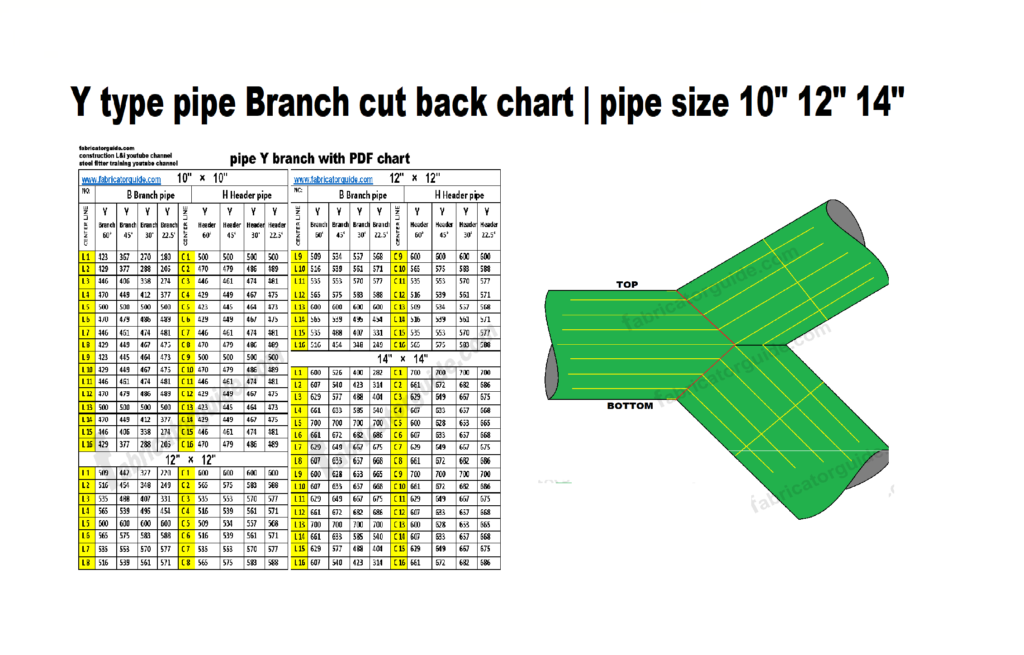

Y type pipe Branch cut back chart | pipe size 10″ 12″ 14″ | 60° 45° 30° 22.5°

Y pipe branch fabrication with PDF chart

Y type pipe branch cut back chart  16 center line

60 degree Y branch fabrication with PDF chart

45 degree Y branch fabrication with PDF chart

30 degree Y branch fabrication with PDF chart

22.5° degree Y branch fabrication with PDF chart

Y type pipe Branch cut back chart  pipe size  10″  12″  14″

Y टाइप पाइप ब्रांच बनाने के लिए अलग-अलग डिग्री में कट बैक चार्ट दिया गया है

यह पीडीएफ चार्ट के जरिए बिलकुल आसानी से Y ब्रांच बना सकते हैं अलग-अलग डिग्री में

यह पीडीएफ चार्ट में  Y ब्रांच बनाने के लिए 16 सेंटर लाइन में कट बैक दिया गया है

This PDF chart has 16 center lines cut back to form the Y branch

Y type pipe Branch cut back chart  pipe size  10″  12″  14″

60 degree Y branch fabrication with PDF chart

45 degree Y branch fabrication with PDF chart

30 degree Y branch fabrication with PDF chart

22.5° degree Y branch fabrication with PDF chart

10 इंच पाइप के ऊपर Y ब्रांच मार्किंग करके दिखाया गया है

16 सेंटर लाइन में 45 डिग्री

ऊपर दिए गए डिजाइन में ब्रांच पाइप का मार्किंग किया गया है

ब्रांच पाइप दो पीस मार्किंग करें

Y branch marking is shown on top of 10 inch pipe

16 center line at 45 degrees

Branch pipe marking is done in the above design

Mark two pieces of branch pipe

10 ” × 10″ pipe Y branch marking demo

16 center line 45 degree

Y ब्रांच बनाने के लिए जितना सेंटर लाइन में कट बैक दिया गया हैउतना सेंटर लाइन पाइप के ऊपर मार्किंग करें और ध्यान रखें

पहले ब्रांच पाइप का मार्किंग करना है जो पहली लाइन में दिया गया है

उसके बाद हैडर पाइप का मार्किंग करें

To make a Y branch, mark the center line pipe as much as the cut back given in the center line and keep in mind

First mark the branch pipe which is given in the first line

After that mark the header pipe

यह डिजाइन में ब्रांच पाइप का मार्किंग करके दिखाया गया है फ्लाट व्यू में

This design is shown by marking the branch pipes in flat view

10 ” × 10″ pipe Y branch marking demo

16 center line 45 degree

10 इंच पाइप के ऊपर Y हैडर मार्किंग करके दिखाया गया है

16 सेंटर लाइन में 45 डिग्री

ऊपर दिए गए डिजाइन में  हैडर पाइप का मार्किंग किया गया है

हैडर पाइप 1 पीस मार्किंग करें

Y Header marking is shown on top of 10 inch pipe

16 center line at 45 degree

Header pipe marking is done in the above design

Marking of 1 piece of header pipe

10 ” × 10″ pipe Y branch marking demo

16 center line 45 degree

यह डिजाइन में हैडर पाइप का मार्किंग करके दिखाया गया है फ्लाट व्यू में

This is shown in the design by marking the header pipe in flat view

10 ” × 10″ pipe Y branch marking demo

16 center line 45 degree

Y टाइप पाई ब्रांच बनने के बाद इस तरह दिखेगा देख सकते हैं डिजाइन में किस तरह बनाया गया है

After the Y type pie branch is made, it will look like this, you can see how it is made in the design

इस तरीका से एक हेडर पाइप और दो ब्रांच पाइप रहेगा

और वह 60 डिग्री में बना सकते हैं

और 45 डिग्री में बना सकते हैं

30 डिग्री बना सकते हैं और

22.5 डिग्री बना सकते हैं यह चार्ट के जरिए

In this way there will be one header pipe and two branch pipes

And they can be made in 60 degrees

And can be made in 45 degrees

Can be made in 30 degrees and

Can be made in 22.5 degrees this is through chart

Y type pipe branch 10 to 14

download link 👇
